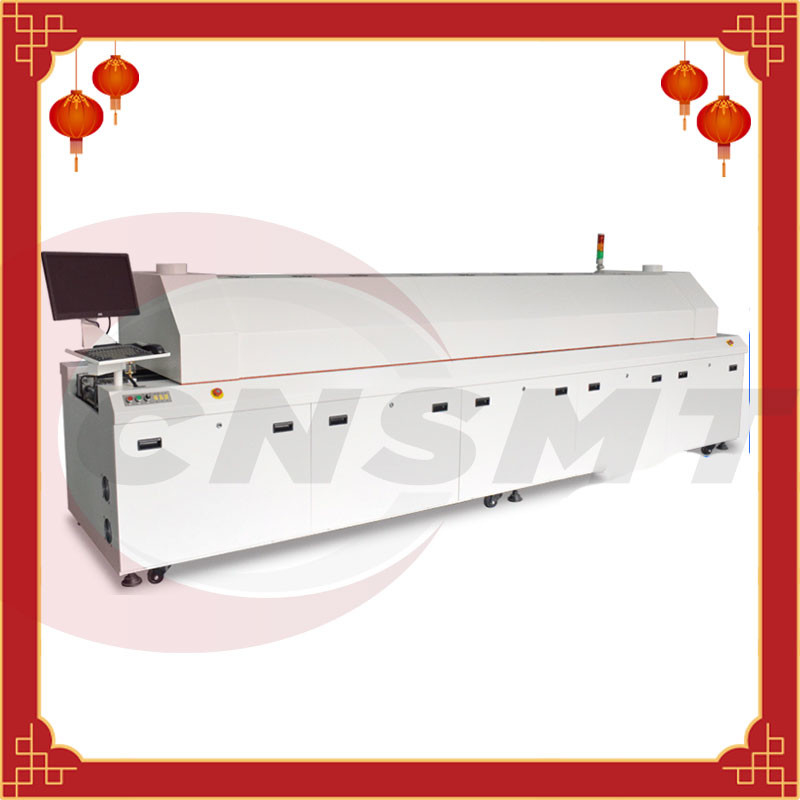

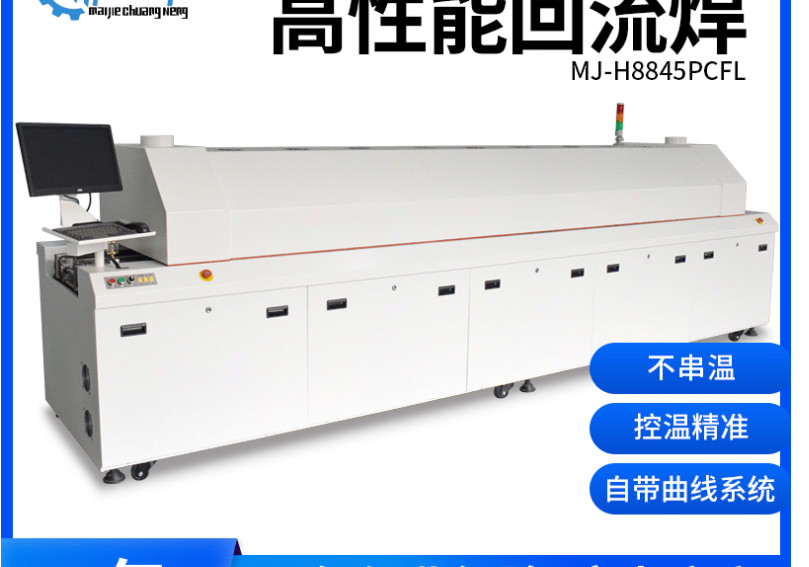

8 โซน SMT Reflow เตาอบ- CNSMT-H8835M

CNSMT เป็นหนึ่งในผู้ผลิตชั้นนำของเตาอบ reflow SMT ในประเทศจีน เราให้บริการเตาอบบัดกรี reflow ทุกรุ่นที่มีคุณภาพดีและราคาที่แข่งขันได้ หากคุณมีความต้องการใด ๆ โปรดติดต่อเราตอนนี้!

เราผลิตเครื่องบัดกรี reflow ทุกชนิดรวมถึงเตาอบ reflow แบบประหยัดขนาดกลางและขนาดใหญ่ 8 โซนร้องเป็นรุ่นขนาดกลาง:

เตาอบ reflow โซนอุณหภูมิแปดคุณสมบัติ:

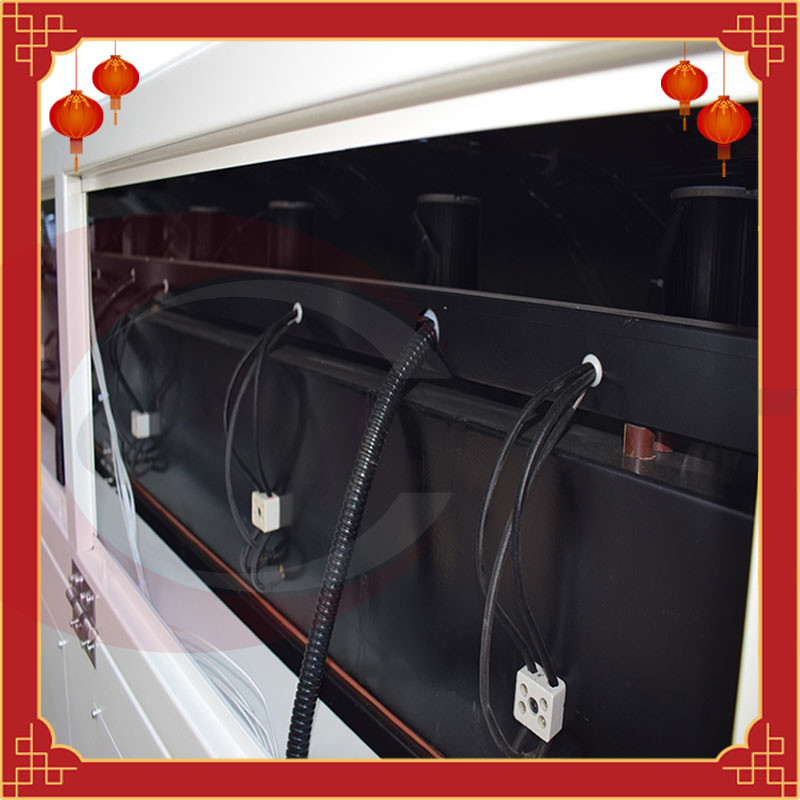

เทคโนโลยีทำความร้อนลวดความร้อน MAIJIE โครงสร้างลมอิสระ วิธีการทำความร้อนบนและล่าง ประสิทธิภาพเชิงความร้อนสูง ความร้อนอย่างรวดเร็ว ประมาณ 20 นาทีจากอุณหภูมิห้องเพื่อตั้งอุณหภูมิในการทำงาน ความแตกต่างระหว่างอุณหภูมิที่ตั้งไว้ของโซนเชื่อมและอุณหภูมิจริงจะน้อยกว่า มากกว่า 30 ℃

·ใช้มอเตอร์อุณหภูมิสูงพิเศษของไต้หวัน Mitsukoshi, ไดรฟ์ความร้อนโดยตรง, สมดุลอากาศร้อน, เสียงต่ำ, การสั่นสะเทือนต่ำ, ส่วนประกอบ 0201 ไม่สามารถเปลี่ยนระหว่างการขนส่ง

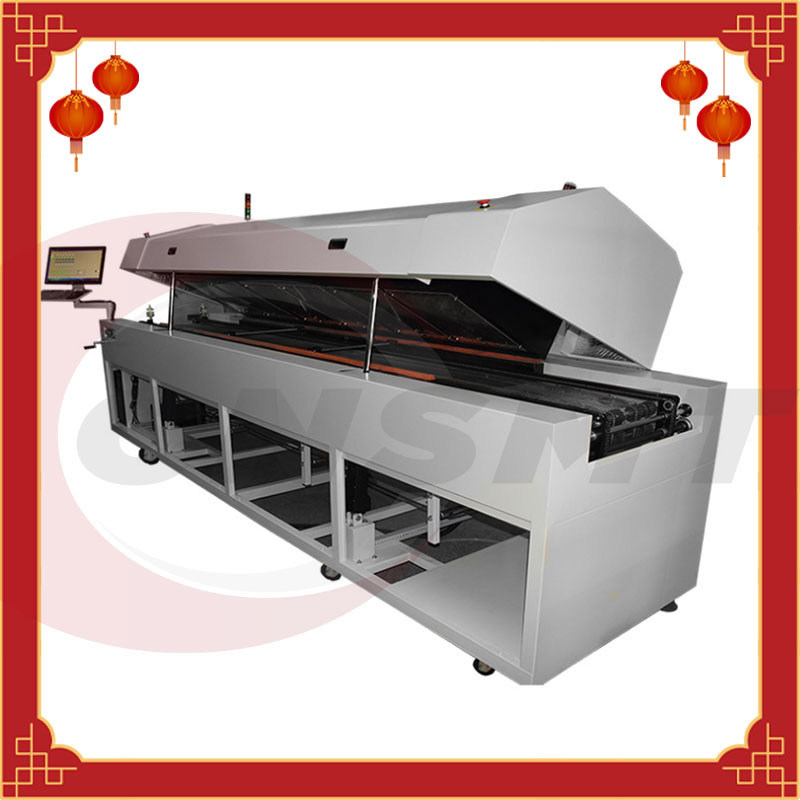

· การออกแบบท่ออากาศที่ไม่ซ้ำใคร การกระจายอากาศที่สม่ำเสมอ ความจุความร้อนขนาดใหญ่ โซนอุ่น โซนอุณหภูมิคงที่และโซนเชื่อมร้อนขึ้นและลง หมุนเวียนอิสระ การควบคุมอุณหภูมิอิสระ ความแม่นยำในการควบคุมอุณหภูมิของแต่ละโซนอุณหภูมิคือ ±1℃ เตาหลอม การเปิดเลือกแบบฝาบนไฟฟ้า

· เหมาะสำหรับการดีบักเส้นโค้งอุณหภูมิของรุ่นต่างๆ ด้วยการตั้งค่าโซนบัดกรีสองหรือสามส่วน การทดสอบโปรไฟล์สามสาย △ T ที่มีขนาดเล็กเพียง 8 ℃ และการทดสอบเส้นโค้งการเชื่อมต่อนั้นเข้ากันได้โดยเฉพาะกับมาตรฐานญี่ปุ่นหรือยุโรปและอเมริกาไร้สารตะกั่ว กระบวนการบัดกรี

· ใช้รางนำการขนส่งพิเศษที่ออกแบบใหม่ ทำจากโลหะผสมอะลูมิเนียมที่ทนต่ออุณหภูมิสูง ทนต่อการสึกหรอ ความแข็งแกร่งสูง และไม่มีการเสียรูป

ระบบปรับความกว้างรางนำใช้อุปกรณ์ปรับความกว้างโคแอกเซียลของชั้นวางเกียร์เพื่อให้แน่ใจว่ารางคู่ขนานถึง± 5 มม. ซึ่งช่วยป้องกันการติดขัดและการตกของบอร์ดได้อย่างมีประสิทธิภาพและติดตั้งอุปกรณ์ปรับความกว้างแบบอัตโนมัติและแบบแมนนวล

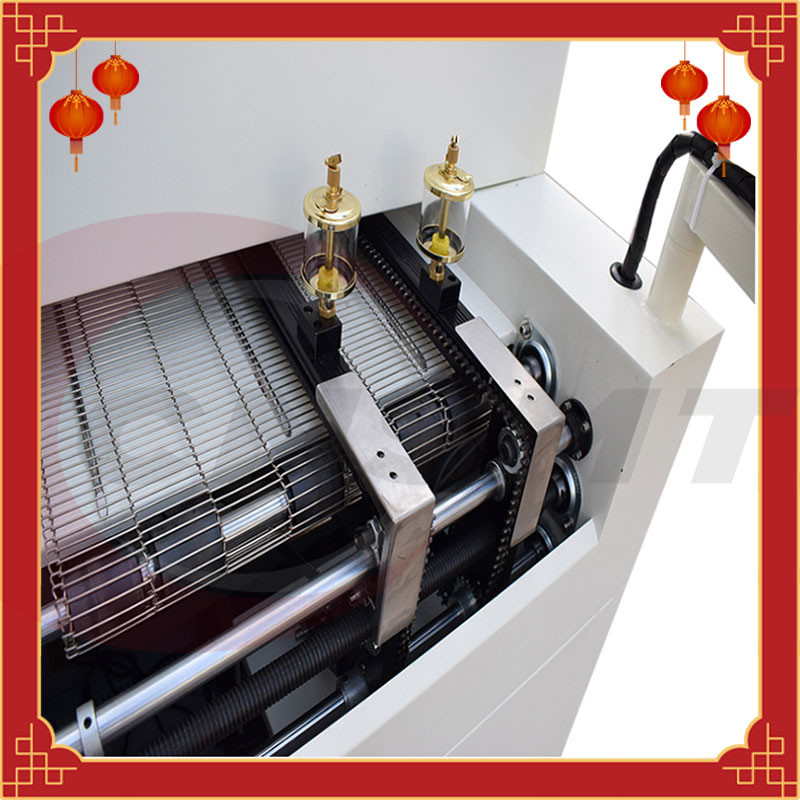

· ระบบขนส่งใช้การควบคุมความเร็วของการแปลงความถี่แบบไม่มีขั้นของตัวแปลงความถี่เดลต้า ไดรฟ์มอเตอร์ ZD ที่นำเข้า โซ่เหล็กกล้าคาร์บอนคุณภาพสูง และสายพานตาข่ายสแตนเลส SUS316 สำหรับการขนส่งแบบซิงโครนัส ทำให้การขนส่งราบรื่นยิ่งขึ้นนอกจากนี้ยังติดตั้งเครื่องสำรองไฟฟ้า UPS และฟังก์ชันเขย่าออกด้วยตนเอง ซึ่งสามารถป้องกันไม่ให้ PCB ถูกเผาในเตาเผาได้อย่างมีประสิทธิภาพเนื่องจากไฟฟ้าขัดข้องกะทันหัน

· มีฟังก์ชั่นจับเวลาหยดอัตโนมัติและการนับ PCB

· ใช้คอมพิวเตอร์อุตสาหกรรมคุณภาพสูง จอ LCD ระบบปฏิบัติการ Windows XP การทดสอบเส้นโค้งที่ยืดหยุ่น และฟังก์ชันการวิเคราะห์เส้นโค้งแบบไดนามิกที่มีประสิทธิภาพ และข้อมูลทั้งหมดสามารถพิมพ์และบันทึกเพื่อให้เป็นไปตามกระบวนการที่ปราศจากสารตะกั่ว

· ส่วนประกอบไฟฟ้าทั้งหมดนำเข้า และสายสัญญาณทั้งหมดได้รับการป้องกันเพื่อให้แน่ใจว่า SMT ใช้งานได้ยาวนานตลอด 24 ชั่วโมงและเชื่อถือได้

ข้อมูลจำเพาะ H8835

8 โซน smt reflow เตาอบ เงื่อนไขการติดตั้งและการใช้งาน

<1> แรงดันใช้งาน: AC380V 50HZ สามเฟสห้าสายระบบ

<2> อุณหภูมิแวดล้อม: 5 ~ 40 ℃;

<3>ความชื้นสัมพัทธ์: ไม่เกิน 85%RH;

<4>สวิตช์เปิด/ปิด: สวิตช์ลม

<5> กำลังไฟฟ้าที่ติดตั้ง: 48KW

<6>พื้นราบและไม่ควรมีการสั่นสะเทือนรุนแรงและก๊าซที่กัดกร่อนในสภาพแวดล้อมโดยรอบ

วิธีตรวจสอบเส้นโค้งเตาอบรีโฟลว์ 8 โซน

อุณหภูมิและเวลาของโซนอุณหภูมิแปด:

โซนอุณหภูมิ 1: 148 องศา;

โซนอุณหภูมิ 2: 180 องศา;

โซนอุณหภูมิ 3: 183 องศา;

โซนอุณหภูมิ 4: 168 องศา;

โซนอุณหภูมิ 5: 174 องศา;

โซนอุณหภูมิ 6: 198 องศา;

โซนอุณหภูมิเจ็ด: 240 องศา;

โซนอุณหภูมิแปด: 252 องศา;

ความเร็วในการขนส่ง: 0.6m / นาที;ตั้งเตือนอุณหภูมิเกินไว้ที่ 10 องศา

โดยทั่วไปแล้ว การบัดกรีแบบรีโฟลว์จะมีโซนอุณหภูมิเพียงสี่โซน: โซนอุ่นล่วงหน้า โซนอุณหภูมิคงที่ โซนบัดกรีรีโฟลว์ และโซนทำความเย็น

ไม่ว่าจะใช้โซนอุณหภูมิกี่โซนสำหรับการบัดกรีแบบรีโฟลว์ การตั้งค่าอุณหภูมิจะถูกตั้งค่าตามหลักการทำงานของโซนอุณหภูมิทั้งสี่นี้โดยทั่วไปแล้วในตลาดจะมีการบัดกรีแบบรีโฟลว์โซนอุณหภูมิแปดอุณหภูมิมากขึ้น

มีความแตกต่างของอุณหภูมิระหว่างอุณหภูมิการวัดจริงของการบัดกรีแบบรีโฟลว์และอุณหภูมิที่ตั้งไว้ของการบัดกรีแบบรีโฟลว์

อันที่จริง อุณหภูมิการบัดกรีสูงของการบัดกรีรีโฟลว์ไร้สารตะกั่วคือ 245 องศาอุณหภูมิของการบัดกรีแบบรีโฟลว์ถูกกำหนดตามกราฟอุณหภูมิที่โรงงานวางประสานและผลิตภัณฑ์บัดกรีจริง

กระบวนการไร้สารตะกั่ว: โซนอุ่นล่วงหน้า: อัตราการทำความร้อน 1.0 ~ 3.0 ℃/วินาที;โซนแช่: อัตราการให้ความร้อนน้อยกว่า 2 ℃/วินาที เวลา 70 ~ 130 ℃/วินาที อุณหภูมิ: 160 ~ 200 ℃;โซน reflow: สูงสุด อุณหภูมิ 220 ~ 250 ℃ และเวลาเหนือ 220 ℃ คือ 30 ~ 90 วินาที;เขตทำความเย็น: อัตราการทำความเย็นน้อยกว่า 4 ℃/s อุณหภูมิสิ้นสุดการทำความเย็นไม่ควรสูงกว่า 75 ℃

CNSMT8 อุณหภูมิโซน reflow บัดกรีโซนอุณหภูมิส่วนใหญ่แบ่งออกเป็นสี่โซนอุณหภูมิ: โซนอุ่น โซนอุณหภูมิคงที่ โซนเชื่อม และโซนเย็น

โซนอุ่นเครื่อง

การอุ่นเครื่องเป็นขั้นตอนแรกของกระบวนการรีโฟลว์ในระหว่างขั้นตอนการรีโฟลว์นี้ การประกอบแผงวงจรทั้งหมดจะได้รับความร้อนอย่างต่อเนื่องจนถึงอุณหภูมิเป้าหมาย

จุดประสงค์หลักของขั้นตอนการอุ่นคือการทำให้การประกอบแผงวงจรทั้งหมดมีอุณหภูมิถึงอุณหภูมิก่อนการรีโฟลว์อย่างปลอดภัยการอุ่นล่วงหน้ายังเป็นโอกาสสำหรับการกำจัดแก๊สของตัวทำละลายที่ระเหยง่ายในแป้งบัดกรีเพื่อให้ตัวทำละลายที่คล้ายแป้งถูกปล่อยออกมาอย่างเหมาะสมและส่วนประกอบต่างๆ สามารถเข้าถึงอุณหภูมิก่อนการรีโฟลว์ได้อย่างปลอดภัย PCB จะต้องได้รับความร้อนในลักษณะเชิงเส้นที่สม่ำเสมอ

ตัวบ่งชี้ที่สำคัญของขั้นตอนแรกของกระบวนการรีโฟลว์คือความชันของอุณหภูมิหรือเวลาที่อุณหภูมิสูงขึ้นซึ่งมักจะวัดเป็นองศาเซลเซียส C/s ต่อวินาที

ตัวแปรจำนวนมากสามารถส่งผลกระทบต่อข้อมูลนี้ ซึ่งรวมถึง: เวลาประมวลผลเป้าหมาย ความผันผวนของการวางประสาน และการพิจารณาส่วนประกอบการพิจารณาตัวแปรกระบวนการทั้งหมดเป็นสิ่งสำคัญ แต่ในกรณีส่วนใหญ่ การพิจารณาส่วนประกอบที่มีความละเอียดอ่อนเป็นสิ่งสำคัญ“หากอุณหภูมิเปลี่ยนแปลงเร็วเกินไป ส่วนประกอบหลายอย่างก็จะแตกหัก

อัตราการเปลี่ยนแปลงทางความร้อนสูงสุดที่ส่วนประกอบที่ละเอียดอ่อนที่สุดสามารถทนต่อได้จะกลายเป็นความชันสูงสุดที่อนุญาต" อย่างไรก็ตาม หากไม่ได้ใช้องค์ประกอบความร้อนและให้ผลตอบแทนสูงสุด สามารถปรับความชันได้เพื่อปรับปรุงเวลาในการประมวลผล

ดังนั้น ผู้ผลิตหลายรายจึงเพิ่มความลาดชันเหล่านี้จนถึงอัตราสูงสุดที่อนุญาตสากลที่ 3.0°C/วินาทีในทางตรงกันข้าม หากใช้แป้งบัดกรีที่มีตัวทำละลายที่แรงเป็นพิเศษ การให้ความร้อนส่วนประกอบเร็วเกินไปจะทำให้กระบวนการควบคุมไม่อยู่เนื่องจากการขจัดสารระเหยของตัวทำละลาย อาจทำให้บัดกรีหกจากแผ่นอิเล็กโทรดและแผ่นบัดกรี

ลูกประสานเป็นปัญหาหลักของการปล่อยก๊าซออกอย่างรุนแรงในช่วงอุ่นเครื่องเมื่อแผงวงจรร้อนขึ้นจนถึงอุณหภูมิระหว่างช่วงอุ่นเครื่องแล้ว ควรเข้าสู่เฟสอุณหภูมิคงที่หรือเฟสก่อนรีโฟลว์

เขตอุณหภูมิคงที่

โซนอุณหภูมิคงที่ของการบัดกรีแบบรีโฟลว์มักจะเปิดรับแสง 60 ถึง 120 วินาที ใช้เพื่อขจัดสารระเหยจากสารบัดกรีและการกระตุ้นฟลักซ์ โดยที่กลุ่มฟลักซ์เริ่มออกซิไดซ์และลดลงบนลีดของส่วนประกอบและแผ่นอิเล็กโทรด

อุณหภูมิที่มากเกินไปอาจทำให้บัดกรีกระเด็นหรือเกิดเป็นก้อนได้ เช่นเดียวกับการเกิดออกซิเดชันของแผ่นยึดประสานและขั้วต่อส่วนประกอบในทำนองเดียวกัน หากอุณหภูมิต่ำเกินไป ฟลักซ์อาจทำงานไม่เต็มที่

โซนเชื่อม

อุณหภูมิสูงสุดทั่วไปคือ 20-40°C สูงกว่า liquidus[1] ขีดจำกัดถูกกำหนดโดยส่วนประกอบที่มีความทนทานต่ออุณหภูมิสูงต่ำสุด (ส่วนประกอบที่ไวต่อความเสียหายจากความร้อนมากที่สุด) บนชุดประกอบ

แนวทางมาตรฐานคือการลบ 5°C จากอุณหภูมิสูงสุดที่ส่วนประกอบที่เปราะบางที่สุดสามารถทนต่ออุณหภูมิสูงสุดในกระบวนการได้สิ่งสำคัญคือต้องตรวจสอบอุณหภูมิของกระบวนการเพื่อป้องกันไม่ให้เกินขีดจำกัดนี้

นอกจากนี้ อุณหภูมิสูง (มากกว่า 260 องศาเซลเซียส) อาจสร้างความเสียหายให้กับชิปภายในของส่วนประกอบ SMT และส่งเสริมการเติบโตของสารประกอบระหว่างโลหะในทางกลับกัน อุณหภูมิที่ไม่ร้อนเพียงพออาจทำให้สารละลายไหลย้อนกลับได้เต็มที่

คูลลิ่งโซน

พื้นที่สุดท้ายคือพื้นที่ทำความเย็นซึ่งใช้ในการค่อยๆ เย็นบอร์ดที่ผ่านกระบวนการแล้วและทำให้ข้อต่อบัดกรีแข็งตัวการระบายความร้อนที่เหมาะสมสามารถยับยั้งการก่อตัวของสารประกอบระหว่างโลหะที่มากเกินไปหรือการเปลี่ยนแปลงจากความร้อนไปยังส่วนประกอบ

ช่วงอุณหภูมิทั่วไปของเขตทำความเย็นคือ 30-100 °Cโดยทั่วไปแนะนำว่าอัตราการทำความเย็น 4°C/sนี่คือพารามิเตอร์ที่ต้องพิจารณาเมื่อวิเคราะห์ผลลัพธ์ของกระบวนการ
