Hanwha Samsung SM482 PLUS สายการผลิต SMT Smd ป้องกันไฟฟ้าสถิตย์
สายการประกอบ Samsung/Hanwha SM482/PLUS SMT
สายการประกอบ Samsung/Hanwha SM482/PLUS SMT เป็นสายการผลิต smt ความเร็วสูง เราทั้งสองจัดหาสายการประกอบเครื่องคัดแยกและวางเครื่อง SMT samsung sm482 ใหม่และใช้แล้ว
ทั้งเครื่องใหม่และใช้แล้วทำงานได้ดีและเครื่องพิมพ์วางประสานเป็นเครื่องพิมพ์อัตโนมัติเครื่องพิมพ์ลายฉลุอัตโนมัติแบรนด์จีนเต็มรูปแบบเรายังมีเครื่องพิมพ์ยี่ห้อ DEK MPM foreigh สำหรับคุณเตาอบ reflow เป็นแบรนด์ใหม่ของเรายังมีเฮลเลอร์และแบรนด์อื่น ๆ สำหรับ คุณเลือก.
การวิเคราะห์โซลูชันการวางแผนการประชุมเชิงปฏิบัติการสายการผลิต SMT
ข้อกำหนดของเวิร์กชอปถือว่าเป็นไปตามข้อกำหนดต่อไปนี้:
ก, ความต้องการป้องกันไฟฟ้าสถิตย์บนพื้นดิน, (พื้นอีพ็อกซี่ยังคงเป็นพีวีซี, ตรวจสอบข้อมูลด้วยตัวคุณเอง, พีวีซีมีความสวยงามและทนทาน);
ข.พิจารณาข้อกำหนดการรับน้ำหนักภาคพื้นดินตามข้อกำหนดของอุปกรณ์ (โดยพื้นฐานแล้วอุปกรณ์การพิมพ์แบบวางประสาน สอบถามผู้ผลิตอุปกรณ์และผู้วางแผนโรงงาน)
ค.พึงพอใจกับข้อกำหนดของการควบคุมอุณหภูมิและความชื้นในการประชุมเชิงปฏิบัติการ SMT เพดานสามารถจัดการได้ตามนั้นเพื่อลดต้นทุนของอากาศเย็น(โดยทั่วไป 3.0 ม. ให้ความสนใจว่าคลังสินค้าเป็นที่ต้องการหรือไม่)
ง.ความต้องการพลังงาน/ก๊าซของอุปกรณ์ (อากาศ/ไนโตรเจน) การบำบัดก๊าซเสีย ฯลฯ และวัตถุดิบ/ทิศทางท่อส่งพื้นที่สำรอง ฯลฯ ข้อกำหนดการระบายอากาศของอุปกรณ์
อีเพื่อให้เป็นไปตามข้อกำหนดด้านแสงสว่างไม่ว่าจะใช้หลอดประหยัดไฟ เช่น T5 แทน T8อย่างน้อย 300LUX;
ฉข้อกำหนดในการดับเพลิงควรมีช่องให้พิจารณาการผจญเพลิง
2. อุปกรณ์สายการผลิต SMT ที่วางแผนไว้

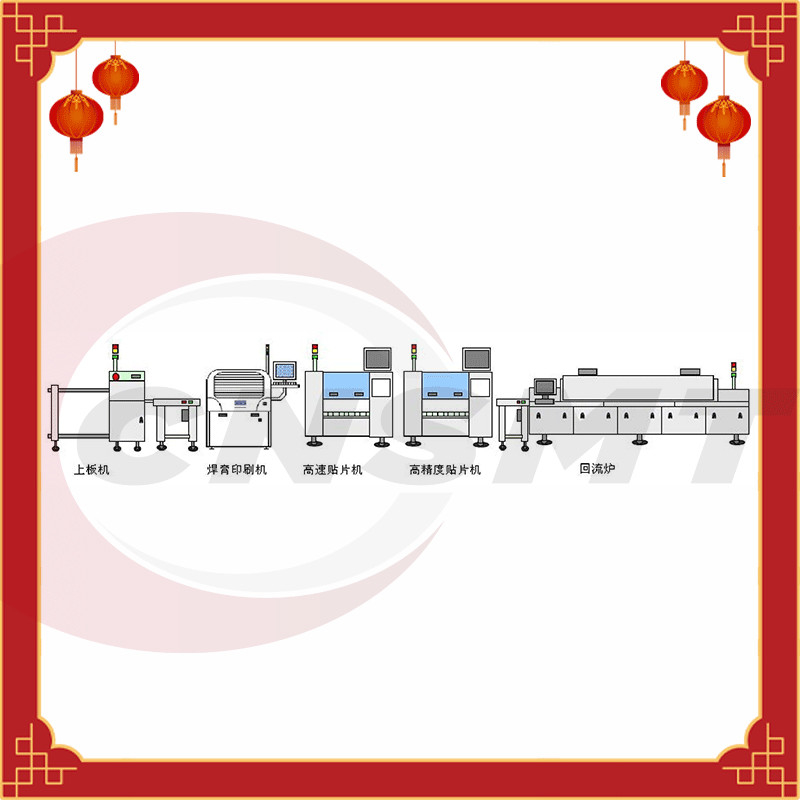

แผนคือการติดตั้งสายการผลิต SMT ที่เหมือนกันสองบรรทัดใหม่ โดยเสริม: เครื่องพิมพ์วางแบบบัดกรี / เครื่องวางตำแหน่ง / เตาอบ reflow
ความกว้างสูงสุดของอุปกรณ์ในสายการผลิตคือ 2.0 เมตร และความยาวรวมของอุปกรณ์ทั้งหมดคือ 17 เมตรพิจารณาการวางแผนในภายหลังและเพิ่มสายการผลิต (อุปกรณ์ตัวถังจะคล้ายคลึงกัน)
ก.อุปกรณ์ SMT ควรหลีกเลี่ยงเสาและรักษาระยะห่างจากเสาช่วงเวลาสำหรับให้อุปกรณ์เคลื่อนผ่านรถป้อนอย่างน้อยหนึ่งคันหลังจากบรรจุวัสดุแล้ว
ข.โครงด้านนอกของอุปกรณ์ SMT ควรแยกความแตกต่างด้วยทางม้าลายระยะห่างระหว่างทางม้าลายกับบริภัณฑ์คือ บริภัณฑ์ต้องขยายออกไปมากกว่า 50 ซม. หลังจากบรรจุวัสดุอุปกรณ์แล้ว
ค.ระยะห่างที่ดีที่สุดระหว่างสายการผลิตทั้งสองคือ 1.2 เมตรหรือมากกว่าระหว่างเฟรมด้านนอก
ง.โดยทั่วไปจะมีการวางแผนพื้นที่การตรวจสอบและซ่อมแซมที่ส่วนท้ายของสายการผลิต และผู้ตรวจสอบคุณภาพสามารถดำเนินการตรวจสอบแบบสุ่มที่ส่วนท้ายของสายการผลิตได้
จากการพิจารณาข้างต้น ความยาวของแต่ละสายการผลิตควรมีอย่างน้อย 17 เมตร (โดยไม่คำนึงถึงสภาพของทางเดินของส่วนหัวของบรรทัดและพื้นที่คัมบังที่ปลายสาย) และความกว้างควรมากกว่า 3 เมตร (เครื่องวางตำแหน่งมี วัสดุสองด้าน)
Samsung /HANWHA SM482 plusPICK เลือกและวางข้อมูลจำเพาะของเครื่อง:
ฮันวา เมานเตอร์ SM482 Plus
ขนาด PCB: 460(L) x 400(W)
องค์ประกอบที่เล็กที่สุด: 01005 ~ 55mm (H 15mm)
สถานี Feida: 120ea/112ea
ความเร็วในการติดตั้ง: 30,000 CPH
ภาพรวมผลิตภัณฑ์: เครื่องวางตำแหน่ง Hanwha SM482 Plus ขนาด PCB: 460 (L) x 400 (W) ส่วนประกอบที่เล็กที่สุด: 01005 ~ 55 มม. (H 15 มม.) สถานีป้อน: 120ea/112ea ความเร็วในการวาง: 30,000 CPH น้ำหนัก: 1600KG
เครื่องพิมพ์ฉลุ SMT ความเร็วสูง:
รุ่น CNSMT-A5
การออกแบบที่มนุษย์สร้างขึ้น
● ขอบเขตการใช้งานที่หลากหลายและความเก่งกาจที่แข็งแกร่ง
● ระบบทำความสะอาดอัตโนมัติแบบสเปรย์ที่ไม่เหมือนใคร
● ประหยัดพลังงานเช็ดและประหยัดโครงสร้างกระดาษ
● ระบบประมวลผลภาพที่ไม่เหมือนใคร
● โหมดการผลิตการพิมพ์อัจฉริยะ
● ช่วงการพิมพ์: 400*340mm/510*340mm
● ใช้แพลตฟอร์มเชื่อมโยงสามแกน UVW สากลสากล
● ขนาดเครื่อง: 1220X1355X1500mm
● ตัวเลือกเครื่อง: ฟังก์ชันการฟอกแบบไดนามิก ฟังก์ชันการตรวจจับการปิดกั้นรูลายฉลุอัตโนมัติ ฟังก์ชันการจ่ายกาวอัตโนมัติ ฟังก์ชันป้อนกลับแรงดันอัตโนมัติ MSE/SPI ฟังก์ชันออนไลน์ อุณหภูมิและความชื้นอัตโนมัติ
คุณภาพสูงจีนยี่ห้อ CNSMT Reflow เตาอบ - TSM800
| แบบอย่าง | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| สเปคเครื่อง | ||||||
| ขนาด:L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| น้ำหนัก (กิโลกรัม) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| เขตอุณหภูมิ | บน 8.ล่าง 8/ ความยาว3070 | 10บน.ล่าง10/ยาว3890 | บน 12.ล่าง 12/ ยาว 4650 | บน 8.ล่าง 8/ ยาว 3070 | บน 10. ล่าง 10/ ยาว 3890 | บน 12.ล่าง 12/ ยาว4650 |
| จำนวนเขตหนาว | ทีบีพี2ด้านล่าง 0/ | ด้านบน3.BottomO/ | Top4.BottomO/ | ด้านบน2.BottomO/ | อันดับ3.ล่าง./ | Top4.BottomO/ Top4.Bottom4 |
| ท็อป2ล่าง2 | อันดับ3.ท่อนล่าง | Top4.Bottom4 | ด้านบน2.ล่าง2 | 1bp3.ท่อนล่าง | ||
| โครงสร้างแผ่นแก้ไขโซนความร้อน | แผ่นอลูมิเนียมอย่างหนา | |||||
| วิธีการทำความเย็น | อากาศเย็นในเรือนกระจก / น้ำเย็น | |||||
| ระบบควบคุม | ||||||
| ความต้องการพลังงาน | 30 380V 50Hz | |||||
| พลังทั้งหมด | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| การเริ่มต้น, กำลังใช้งานปกติ | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| เวลาทำความร้อน | ประมาณ 25 นาที | |||||
| ความแม่นยำของอุณหภูมิ | ±1°C | |||||
| วิธีการควบคุมอุณหภูมิ | การควบคุมวงปิด PID + ไดรฟ์ SSR | |||||
| PCBLateral อุณหภูมิความแตกต่าง | ±1.5 °C | |||||
| กระบวนการจัดเก็บพารามิเตอร์ | บันทึกการทำงานต่างๆ และบันทึกการเตือนโดยอัตโนมัติ + การดำเนินการด้วยตนเองเพื่อบันทึกการตั้งค่าพารามิเตอร์กระบวนการต่างๆ | |||||
| สัญญาณเตือนผิดปกติ | ส่วนเบี่ยงเบนอุณหภูมิมาตรฐาน ส่วนเบี่ยงเบนความเร็วและความผิดปกติของเครื่องปรับอากาศ เสียงและสัญญาณเตือนไฟของไฟดับ | |||||
| ปิดบอร์ดปลุก | ฟังก์ชั่นปลุกมาตรฐานนอกบอร์ด | |||||
| ระบบขนส่ง | ||||||
| โครงสร้างราง | โดยรวมสองขั้นตอน | |||||
| โครงสร้างลูกโซ่ | หัวเข็มขัดเดี่ยว 35B พร้อมซี่โครงและหมุด ห่วงโซ่เหล็กแมงกานีสชุบนิกเกิล | |||||
| ความกว้างแผ่นสูงสุด | 400 มม. (อุปกรณ์เสริม 610 มม.) | 2-280 มม. (อุปกรณ์เสริม 2-300 มม.) | ||||
| ช่วงการปรับความกว้างราง | 50-400 มม. (อุปกรณ์เสริม 50-610 มม.) | 50-280 มม. (อุปกรณ์เสริม 50-300 มม.) | ||||
| ทิศทางการขนส่ง | Lto R ตัวเลือก R ถึง L) | |||||
| แบบรางคงที่ | ด้านหน้าคงที่, ด้านหลังตัวเลือกคงที่ | รางหมายเลข 1 และรางหมายเลข 4 ได้รับการแก้ไขแล้ว สามารถเลือกรางอีกสองรางเพิ่มเติมได้ | ||||
| ความเร็วในการขนส่ง | 400 〜2000 มม./นาที | |||||
| ความสูงของจานขนส่ง | 900±15mm | |||||
| ระบบหล่อลื่นอัตโนมัติ | สารหล่อลื่นมาตรฐานแบบเติมอัตโนมัติและฟังก์ชันการเติมแบบแมนนวล | |||||
| ระบบไนโตรเจน | ||||||
| ปริมาณการใช้ไนโตรเจน | 20-25m3/ ชม.@300-1000ppm | 25-30 ลบ.ม./ชม.@300-10OOppm | ||||
ข้อมูล บริษัท
CNSMT เป็นผู้ผลิตและผู้จัดจำหน่ายชั้นนำสำหรับเครื่อง SMT และโซลูชันที่มีประสบการณ์มากกว่า 10 ปีในประเทศจีนและเรายังสามารถทำ OEM&ODM สำหรับผู้ค้า SMT ได้ เรามีแหล่งข้อมูลมากมายในด้าน SMT แม้ว่าคุณจะต้องการอุปกรณ์ SMT ที่ใช้แล้วหรือใหม่หรือชิ้นส่วนอื่น ๆ เราสามารถช่วยให้คุณได้เครื่องจักรที่มีคุณภาพและต้นทุนที่แข่งขันได้ดีที่สุด
สิ่งที่เราสามารถทำได้สำหรับคุณ:
※ เรามีโรงงานผลิตอุปกรณ์และอุปกรณ์ SMT ของเราเอง
※ เรามีทีมวิศวกรมืออาชีพด้านการผลิตเครื่องจักร
※ เราสามารถปรับแต่งเครื่อง SMT ได้หลากหลายตามความต้องการของคุณ
※ เราซื้อและขายอุปกรณ์ SMT มือสองและใหม่ทั่วโลก
※ เราให้บริการเครื่อง SMT เต็มรูปแบบและส่งออกไปทั่วโลก
※ เป็นพันธมิตรชาวจีนที่น่าเชื่อถือที่สุดสำหรับคุณ
คำถามที่พบบ่อย:
1. คุณเป็นโรงงานหรือไม่?
ใช่ เราเป็นโรงงานซัพพลายเออร์ที่เน้นการควบคุมความชื้นเป็นเวลา 14 ปี
2. คุณสามารถส่งอีเมลแคตตาล็อกได้หรือไม่?
ใช่ เราสามารถส่งอีเมลถึงคุณพร้อมทั้งแคตตาล็อก
3. วิธีการสั่งซื้อออนไลน์?
ยืนยันผลิตภัณฑ์ (ปริมาณ ราคา การชำระเงิน การจัดส่ง ฯลฯ) --- รออีเมล --- ยืนยันคำสั่งซื้อ --- ชำระเงินเริ่มต้น --- เสร็จสิ้นการผลิต --- ชำระเงินคงเหลือ --- การจัดส่ง
* คลิกเพื่อเรียนรู้เกี่ยวกับการประกันการค้า
4. วิธีการชำระเงินเป็นอย่างไร?
เงินมัดจำ 30% ยอดคงเหลือที่ชำระก่อนส่งมอบ -- จำนวน > USD5,000
เงินฝาก 100% -- จำนวน < USD5,000
5. วิธีการจัดส่งและเวลาคืออะไร?
เราแนะนำให้จัดส่งทางทะเลเพื่อให้ได้อัตราที่ถูกที่สุด วันที่เดินทางไปอเมริกาประมาณ 30 ~ 40 วัน ไปยังยุโรป 25 ~ 30 วัน ไปยังเอเชียและออสเตรเลีย 7 ~ 15 วันคลิกที่นี่เพื่อรับเวลาที่แน่นอน
6. รายการรับประกันคืออะไร?
ระยะเวลาการรับประกันโดยปกติคือ 12 เดือน หากคุณต้องการขยายเวลาการรับประกันเป็น 24 เดือน มูลค่าการสั่งซื้อของคุณจะเพิ่มขึ้น 10%
7. ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
ใช่ ยินดีต้อนรับเข้าสู่โรงงานของเราเพื่อรับผลกำไรมากขึ้น
8. วิธีการติดต่อกับโรงงานของคุณ?
ส่งคำถามในแบบฟอร์มด้านล่างหรือส่งอีเมลหรือโทรเพื่อเลือกวิธีการของคุณคลิกที่นี่
9. คุณสามารถปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ใช่ เราสามารถปรับแต่งผลิตภัณฑ์ใด ๆ ตามความต้องการของลูกค้า
10. เงื่อนไขการชำระเงินใดที่คุณทำ?
PayPal, West Union, T/T, (ชำระเงินล่วงหน้า 100%)
11. การจัดส่งใดบ้างที่สามารถใช้ได้?
ทางทะเลทางอากาศโดยด่วนหรือตามความต้องการของคุณ
12. ประเทศใดที่คุณส่งออกไปแล้ว?
เราได้ส่งออกไปยังหลายประเทศทั่วโลก เช่น มาเลเซีย เวียดนาม ไทย สหรัฐอเมริกา ฝรั่งเศส สเปน เม็กซิโก ดูไบ ญี่ปุ่น เกาหลี เยอรมนี Porland เป็นต้น
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
