GKG G5 เครื่องพิมพ์ลายฉลุ SMT อัตโนมัติเต็มรูปแบบ 60HZ 3KW เครื่องพิมพ์วางเครื่อง

GKG G5 เครื่องพิมพ์ลายฉลุ SMT อัตโนมัติเต็มรูปแบบ 60HZ 3KW เครื่องพิมพ์วางเครื่อง

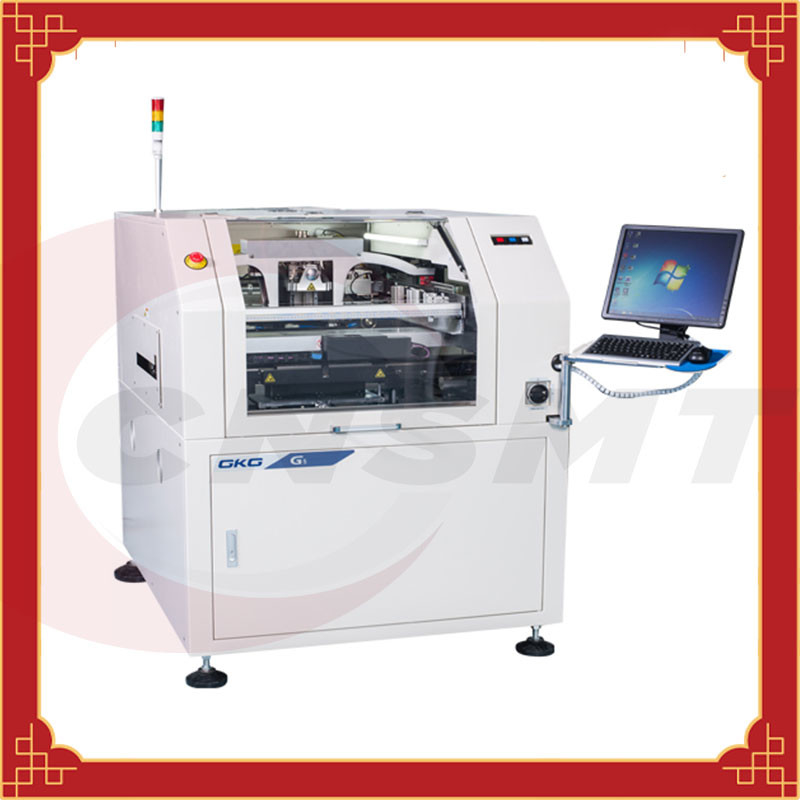

GKG G5, GKG เครื่องพิมพ์อัตโนมัติเต็มรูปแบบ

คุณสมบัติผลิตภัณฑ์ของเครื่องพิมพ์วางประสานอัตโนมัติ GKG G5:

1. GKG เฉพาะแพลตฟอร์มแม่แรงปรับด้วยตนเอง

โครงสร้างที่เรียบง่าย ต้นทุนต่ำ และการปรับด้วยตนเองที่สะดวก ซึ่งสามารถปรับความสูงในการยกของเข็ม PIN ของบอร์ด PCB ที่มีความหนาต่างกันได้อย่างรวดเร็ว

2. ระบบภาพและเส้นทางแสง

วงแหวนที่สม่ำเสมอของระบบเส้นทางออปติคัลใหม่และแสงโคแอกเซียลความสว่างสูง ควบคู่ไปกับฟังก์ชันความสว่างที่ปรับได้แบบไม่ต่อเนื่อง ทำให้ระบุจุด Mark ทุกประเภทได้ดี (รวมถึงจุด MARK ที่ไม่สม่ำเสมอ) เหมาะสำหรับการชุบดีบุก, ทองแดง- ชุบ, ชุบทอง, กระป๋อง, FPC และ PCB ชนิดอื่นๆ ที่มีสีต่างกัน

3. ระบบมีดโกน

ระบบมีดโกนชนิดรางเลื่อนเพื่อเพิ่มเสถียรภาพในการทำงานและยืดอายุการใช้งาน

4. ระบบทำความสะอาด

เทปเช็ดชนิดใหม่ช่วยให้สัมผัสกับตะแกรงเหล็กได้เต็มที่ และแรงดูดแบบสุญญากาศที่ขยายใหญ่ขึ้นช่วยให้แน่ใจว่าสารบัดกรีที่ตกค้างในตาข่ายถูกขจัดออกไป และฟังก์ชันการทำความสะอาดอัตโนมัติที่มีประสิทธิภาพก็รับรู้ได้อย่างแท้จริงเครื่องดูดฝุ่นแบบแห้งและเปียกสามโหมดการทำความสะอาด ซอฟต์แวร์สามารถตั้งค่าได้ตามต้องการ โหมดการทำความสะอาดและความยาวของกระดาษทำความสะอาด

5. โครงสร้างคงที่ตาข่ายเหล็กที่มั่นคง

6. ระบบตรวจสอบ 2D ที่สมบูรณ์

GKG เครื่องพิมพ์วางประสานอัตโนมัติ G5 ข้อมูลจำเพาะ:

รุ่นอุปกรณ์: G5

ขนาดกรอบหน้าจอ: 420×520mm~737×737mm

ขนาด PCB ขนาดใหญ่: 400×310mm

PCB ขนาดเล็ก: 50×50mm

ความหนาของ PCB: 0.4-6mm

PCB warpage: Max.PCB เส้นทแยงมุม 1%

ความสูงในการส่ง: 900±40mm

ทิศทางการส่ง: ซ้าย-ขวา ขวา-ซ้าย ขวา-ขวา ซ้าย-ซ้าย

ความเร็วในการขนส่ง: 1500mm/s(MAX), Program Control

วิธีการลำเลียง: รางขนส่งแบบขั้นตอนเดียว

การวางตำแหน่ง PCB และวิธีรองรับ: เข็มแม่เหล็กด้านบน/แท่นแม่แรงแบบปรับได้อัตโนมัติ วิธีการจับยึดแน่น: แผ่นด้านบนแบนด้านบนที่ไม่เหมือนใคร, ที่หนีบด้านข้าง

หัวพิมพ์: มอเตอร์อิสระสองตัวขับเคลื่อนหัวพิมพ์

แรงดันมีดโกน: 0-10 กก. (การควบคุมโปรแกรม)

วิธีการทำความสะอาด: เพิ่มประสิทธิภาพการดูดซับสุญญากาศ สามโหมดของแห้ง เปียก และดูด

มุมมองภาพ: 10.24×6.4mm

การปรับ X, Y, θ: X, Y: ±8 มม., θ: ±2° (เพิ่มทีละ 0.5 ไมโคร)

ระบบวิชันซิสเต็ม: ซอฟต์แวร์ประมวลผล/ขึ้นและลงพร้อมกันภาพระบบเส้นทางแสง/1394 กล้องดิจิตอล/ตำแหน่งการจับคู่ทางเรขาคณิต

ความแม่นยำในการวางตำแหน่งซ้ำ: ±0.01mm

ความแม่นยำในการพิมพ์: ±0.025mm

รอบการพิมพ์: ≤8.5S

เปลี่ยนเวลา: 3 นาทีสำหรับโปรแกรมเก่า ตั้งค่า 5 นาทีสำหรับโปรแกรมใหม่

แหล่งจ่ายอากาศหลัก: 4-6 กก./ซม.2

แหล่งจ่ายไฟหลัก: AC: 220±10%, 50/60HZ 3KW

วิธีการควบคุม: PC Control

ระบบปฏิบัติการ: windows XP

ขนาดเครื่อง: 1210×1530×1510mm (ตัวเครื่อง)

ความจุเครื่องทั้งหมด: 1000kg

1. วัตถุประสงค์._
ใช้งานเครื่องพิมพ์ E แบบอัตโนมัติทั้งหมดอย่างเหมาะสมเพื่อให้แน่ใจว่าเครื่องทำงานตามปกติ ดังนั้นจึงมั่นใจได้ในผลิตภัณฑ์
2 ขอบเขตที่ใช้ได้
ฝ่ายผลิต การประชุมเชิงปฏิบัติการการผลิต SMT
3 คำอธิบายคำนาม
เครื่องพิมพ์แบบวางประสาน: เครื่องพิมพ์แบบวางประสานสมัยใหม่โดยทั่วไปประกอบด้วยแผง การเพิ่มแผ่นบัดกรี ลายนูน และการถ่ายโอนแผงวงจรหลักการทำงานของมันคือ: ขั้นแรกให้แก้ไขแผงวงจรที่จะพิมพ์บนโต๊ะตำแหน่งการพิมพ์ จากนั้นวางประสานหรือกาวสีแดงบนแผ่นที่สอดคล้องกันผ่านลายฉลุโดยเครื่องขูดด้านหน้าและด้านหลังของเครื่องพิมพ์และ PCB ที่พิมพ์ จะถูกส่งผ่านอินพุตไปยังเครื่องจัดตำแหน่งสำหรับการจัดวางอัตโนมัติ
4 ความรับผิดชอบ
4.1-วิศวกรอุปกรณ์มีหน้าที่รับผิดชอบในการบำรุงรักษาและบำรุงรักษาแท่นพิมพ์เป็นระยะ
4.2 ช่างเทคนิคอุปกรณ์มีหน้าที่รับผิดชอบในการผลิตและดัดแปลงโปรแกรมแท่นพิมพ์
4.3 ผู้ปฏิบัติงานมีหน้าที่รับผิดชอบในการใช้งานและบำรุงรักษาแท่นพิมพ์
4.4 หัวหน้าฝ่ายผลิตมีหน้าที่กำกับดูแลการดำเนินการ
5 ระเบียบการจัดการ
5.1 ตรวจสอบก่อนเริ่ม
5.1.1 ยืนยันว่าลักษณะของเครื่องสะอาด และยืนยันว่ามีเศษวัสดุภายในอุปกรณ์หรือไม่ โดยเฉพาะอย่างยิ่งภายในระยะการทำงานของแทร็กการเคลื่อนไหว
5.1.2 ยืนยันว่าอุณหภูมิสภาพแวดล้อมการทำงานอยู่ระหว่าง 23±5℃: ความชื้น <80%
5.1.3 ตรวจสอบให้แน่ใจว่าแรงดันอากาศที่ใช้งานของอุปกรณ์อยู่ระหว่าง 0.4 ถึง 0.6 Ma
5.1.4 ตรวจสอบว่าแหล่งจ่ายไฟของอุปกรณ์และสายเชื่อมต่อที่เกี่ยวข้องเป็นปกติ
5.2 บูต
5.2.1 เปิดเครื่องของอุปกรณ์รูปที่ 1. กำลังของอุปกรณ์
5.2.2 หลังจากเปิดอุปกรณ์แล้ว ให้เข้าสู่อินเทอร์เฟซการรีเซ็ต [เริ่มการรีเซ็ต];รอให้การรีเซ็ตเสร็จสมบูรณ์รูปที่ 2 อินเทอร์เฟซการรีเซ็ตอุปกรณ์ รูปที่ 3 อินเทอร์เฟซการรีเซ็ตอุปกรณ์เสร็จสิ้น
5.3 เรียกโปรแกรมการผลิต
5.3.1 เลือกสิทธิ์ของโปรแกรมตามที่ระบบแจ้ง ผู้ดำเนินการไม่จำเป็นต้องป้อนรหัสผ่าน และส่วนที่เหลือต้องป้อนรหัสผ่านที่เกี่ยวข้องเพื่อรับสิทธิ์กลับเมื่อเสร็จแล้ว
รูปที่ 4. อินเทอร์เฟซการเลือกสิทธิ์
5.3.2 ในอินเทอร์เฟซหลักตัวเลือก [เปิดโครงการ] เลือกโปรแกรมการผลิตที่เกี่ยวข้อง
5.3.3 หลังจากการเลือกเสร็จสิ้น มันจะกลับไปที่อินเทอร์เฟซหลักโดยอัตโนมัติ และโปรแกรมถูกเปิดขึ้นในเวลานี้[การป้อนข้อมูล];ยืนยันพารามิเตอร์การพิมพ์ของผลิตภัณฑ์ที่จะผลิต
5.4 ติดตั้งตะแกรงเหล็ก
5.4.1 หลังจากยืนยันข้อมูลขั้นตอนแล้ว ขั้นตอนต่อไปคือการเข้าสู่หน้า และเครื่องพิมพ์จะแจ้งให้ปรับความกว้างของแทร็กก่อนปรับความกว้าง ให้ตรวจสอบว่ามีแผ่นปิดด้านบน/ปลอกนิ้วบนแท่นหรือไม่ นำออกหากมี และติดตั้งใหม่หลังจากการปรับความกว้างเสร็จสิ้นควรติดตั้งเพลทบนให้ใกล้กับแทร็กมากที่สุด ระหว่าง 1-2LCM จากแทร็ก แต่อย่าสัมผัสกับแทร็ก เพื่อป้องกันไม่ให้แทร็กสึกหรอและเสียรูปหากคุณต้องการติดตั้งปลอกนิ้ว คุณควรหลีกเลี่ยงส่วนประกอบด้านล่างเพื่อป้องกันการชน[การจัดตำแหน่งอัตโนมัติ] ในขณะนี้ เครื่องพิมพ์จะย้ายเลนส์ ccD และตั้งค่าแผ่นกั้นรายการ
5.4.2 ป้อน FCB จากทางออกของเครื่องพิมพ์แท่นพิมพ์จะทำให้การวางตำแหน่งอัตโนมัติเสร็จสมบูรณ์ในขณะนี้ PCB ควรสูงกว่าแทร็กประมาณ 0.5 มม.
5.4.3 ตามประเภทของเครื่องจักรที่จะผลิต เลือกตะแกรงเหล็กที่มีหมายเลขตรงกัน "เช่น ECLG4A-V05) จากนั้นเลือก [แกน Z ขึ้น] ใส่ลายฉลุลงในแผ่นรองรับเฟรมแล้วหนีบ ปรับตำแหน่งของแผ่น B และการเปิดลายฉลุ อุปกรณ์สามารถปรับทิศทาง Y ได้อย่างละเอียด ทิศทาง X จะถูกปรับแบบละเอียดด้วยตนเอง หลังจากการปรับเสร็จสิ้น [Fixed วาล์ว of Screen Frame] และยืนยันว่าเหล็ก ตาข่ายถูกหนีบ [ตกลง] เสร็จสิ้นการติดตั้งตาข่ายเหล็ก
รูปที่ 12. การติดตั้งตะแกรงเหล็ก
5.5 มีดโกนที่ติดตั้งแบบพิเศษเพิ่มการวางประสาน
5.5.1 วางมีดโกนสองอันบนที่นั่งมีดโกนแล้วล็อคให้แน่นเขย่ามีดโกนเบา ๆ ด้วยมือของคุณเพื่อยืนยันผลการติดตั้ง
5.5.2 ปุ่ม [พิมพ์จากด้านหลัง] ที่ด้านบนของอินเทอร์เฟซหลักจะเลื่อนไม้กวาดหุ้มยางไปข้างหลัง และเพิ่มสารบัดกรีที่ละลายแล้วลงในลายฉลุความกว้างของน้ำยาประสานควรใหญ่กว่าความกว้างของช่องลายฉลุเล็กน้อยและเล็กกว่าความกว้างของไม้กวาดหุ้มยางเกิดการพิมพ์ที่ขาดหายไป[พิมพ์จากด้านหน้า] ปุ่มที่ด้านบนของอินเทอร์เฟซหลัก เลื่อนมีดโกนไปที่ด้านหน้าของเสียงดีบุก
5.6 การตรวจสอบผลการพิมพ์
5.6.1 ปุ่ม [เริ่ม] ที่ด้านขวาของอินเทอร์เฟซหลัก ทำตามคำแนะนำเพื่อถ่ายโอน PCB บนแทร็กและฉีด FCB ใหม่อีกครั้ง อุปกรณ์จะจัดตำแหน่งลายฉลุโดยอัตโนมัติตามค่าที่ตั้งไว้ก่อนหน้าและพร้อมท์ สำหรับการปรับแต่งอุปกรณ์ก่อนการพิมพ์5.6.2 วิธีการปรับแต่งอุปกรณ์คือแพลตฟอร์มแกน Z ขับเคลื่อน FCE เพื่อทำการปรับละเอียดสี่ทางเลื่อน FCB ไปทางซ้ายและขึ้น [+] ทิศทางขวาและลงคือ [-
5.6.3 [ยืนยัน] หลังจากการดีบั๊ก อุปกรณ์จะพิมพ์โดยอัตโนมัติตรวจสอบผลการพิมพ์ด้วยตนเองหลังจากการพิมพ์เสร็จสิ้นหากมีคุณสมบัติครบถ้วน อินเทอร์เฟซจะได้รับการปรับแต่งอย่างละเอียดก่อนการพิมพ์ครั้งต่อไป และจะเข้าสู่โหมดการพิมพ์อัตโนมัติหากไม่ผ่านเกณฑ์ ให้ปรับจูนซ้ำจนกว่าจะผ่านเกณฑ์
