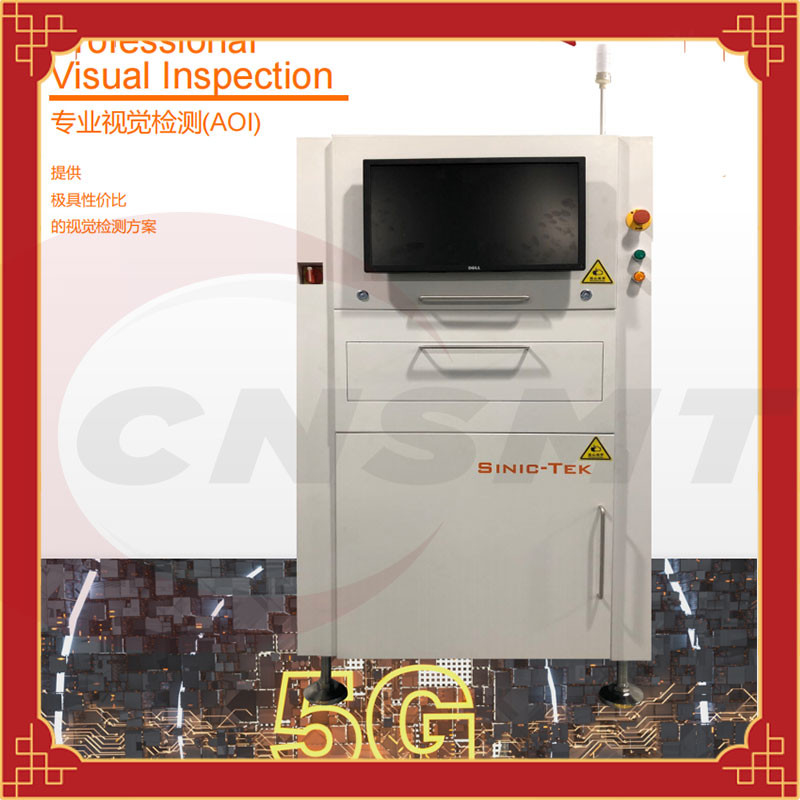

เครื่องตรวจสอบ SMT แบบอินไลน์ 2D AOI อุปกรณ์ตรวจสอบแสงอัตโนมัติแบบออนไลน์
เครื่องตรวจสอบ SMT 2D Inline AOI, การตรวจสอบภาพออนไลน์แบบมืออาชีพ
CNSMT AOI ใช้เลนส์ Telecentric ที่ไม่มีการบิดเบือนและวิธีการสอบเทียบจุดอ้างอิงหลายจุด
และการวางตำแหน่งอัตโนมัติของหน้าต่างการตรวจจับ รวมทั้งการวางตำแหน่งคู่ของแผ่นและลำตัวช่วยแก้ปัญหาของกระดาน
การเบี่ยงเบนของเฟรมที่เกิดจากการเสียรูปช่วยลดการเตือนที่ผิดพลาดได้อย่างมาก!
AOI ของเราใช้การเลือกสีหลายระดับ และสีของวัสดุไม่ดี
ความเข้ากันได้ที่แตกต่างกันนั้นสูงกว่า!หลีกเลี่ยงสัญญาณเตือนที่ผิดพลาดที่เกิดจากความแตกต่างของสีของวัสดุได้อย่างมีประสิทธิภาพ!
ข้อมูลจำเพาะ:
| ระบบภาพ | โมโนเรลออนไลน์เครื่อง-S510 | รางคู่ออนไลน์เครื่อง-S510D | เครื่องออนไลน์แบบมีไฟส่องลง-M300 | เครื่องถ่ายภาพสองหน้าออนไลน์-M400 |
| กล้อง | การกำหนดค่ามาตรฐาน: กล้องอุตสาหกรรม 5 ล้านพิกเซล (อุปกรณ์เสริม: กล้องอุตสาหกรรม 12 ล้านพิกเซล) | การกำหนดค่ามาตรฐาน: กล้องอุตสาหกรรม 12 ล้านพิกเซล | ||
| เลนส์ | เลนส์เทเลเซนทรัล | |||
| แหล่งกำเนิดแสง | ไฟ RGB สามสี | |||
| ปณิธาน | การกำหนดค่ามาตรฐาน: 15um (ตัวเลือก 10um) | การกำหนดค่ามาตรฐาน: 16um (ตัวเลือก 10um) | ||
| ลานสายตา | กล้องอุตสาหกรรม 5 ล้านพิกเซล: 10um: 24*20mm 15um: 36*30mm กล้องอุตสาหกรรม 12 ล้านพิกเซล: 10um: 40*30mm 16um: 64*48mm |
|||
| แพลตฟอร์มกีฬา | ||||
| ขนาดกระดานที่วัดได้ | 420mm*350mm | การส่งทางเดียว: 420mm*560mm การส่งข้อมูลทางคู่: 420mm*310mm | 510mm*460mm | |
| ช่วงความหนาของบอร์ด | 0.3~5mm | |||
| ความกว้างของคลิป | 3mm | |||
| ความสูงที่ชัดเจนขึ้นและลง | มาตรฐานโรงงาน: TOP:30mm BOT:30mm ปรับได้สูงสุด: TOP: 45mm BOT: 45mm |
มาตรฐานโรงงาน: BOT: 30mm ปรับได้สูงสุด: BOT:50mm |
มาตรฐานโรงงาน: TOP:50mm BOT:30mm ปรับได้สูงสุด: TOP:50mm BOT:50mm |
|
| น้ำหนักกระดานสูงสุด | 5KG | 7KG | ||
| ความเร็วในการตรวจจับ | 250~300ms/FOV | |||
| การเคลื่อนไหว X, Y | เซอร์โวมอเตอร์ | |||
| ข้อมูลจำเพาะของอุปกรณ์ | ||||
| ระบบปฏิบัติการ | Windows10 64bit | |||
| แหล่งจ่ายไฟ | AC220V,50/60Hz | |||
| ความกดอากาศ | 0.5Mpa | |||
| ติดตามความสูง | 900±20mm | 730±20mm (สามารถเพิ่มสเปเซอร์ได้) | ||
| น้ำหนักเครื่อง | ประมาณ 600KG | ประมาณ 800KG | ประมาณ 600KG | ประมาณ 730KG |
| ขนาดเครื่อง | L890*W990*H1560mm (ไม่รวมไฟเตือน) |
L890*W1380*H1560mm (ไม่รวมไฟเตือน) |
L990*W1400*H1100mm (ไม่รวมไฟเตือน) |
L990*W1400*H1600mm (ไม่รวมไฟเตือน) |
| รายการทดสอบ | ||||
| รายการทดสอบ SMT: | ส่วนผิด ส่วนที่ขาด ถอยหลัง ออฟเซ็ต หลุมฝังศพ ยืนข้าง พลิกคว่ำ ชำรุด ไฟฟ้าลัดวงจร | |||
| ดีบุกน้อยลง, การบัดกรีเสมือน, การบัดกรีเปล่า, กาวล้น, ทองแดงที่เปิดเผย, การยกพิน, การเสียรูปของพิน | ||||
| รายการทดสอบ THT: | อู๋ซี, ดีบุกน้อย, ดีบุกมากขึ้น, เป็นโมฆะ, ไฟฟ้าลัดวงจร, ทองแดงสัมผัส, บัดกรีเท็จ, เท้าฝัง, ลูกประสาน, วัตถุแปลกปลอม | |||
