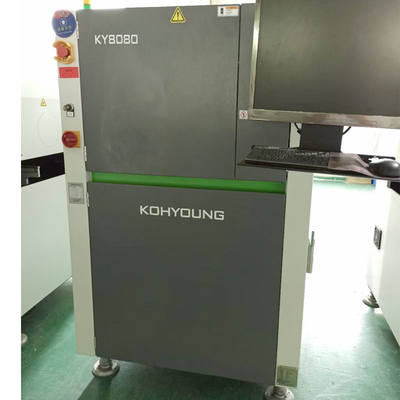

KY8080 เครื่องตรวจสอบ SMT ออนไลน์ PCB อุปกรณ์ตรวจสอบการวางประสาน
KY8080 Online SPI เครื่องตรวจสอบการวางบัดกรี PCB คุณภาพสูง
เร็วขึ้น 3 เท่า
บาร์โค้ดที่จำปริศนาได้หลายตัว
บาร์โค้ดที่จำปริศนาได้หลายตัว
การเพิ่มประสิทธิภาพกระบวนการผ่านการเชื่อมต่อ 3D SPI + 3D AOI
ด้วยความสามารถในการชดเชยอัตโนมัติเมื่อบอร์ด PCB งอ
วัดพื้นที่วางประสานที่พิมพ์ได้อย่างแม่นยำและคำนวณปริมาตรของการวางประสาน
Gao Yong ใช้แหล่งกำเนิดแสงคู่เพื่อแก้ปัญหาเงาอย่างสมบูรณ์
โปรแกรมไหนก็แก้ไขได้ภายใน 10 นาที
เทคโนโลยี SPI ที่ไม่ซ้ำใครโดยใช้เทคโนโลยี 2D+3D
| รายการตรวจสอบที่จำเป็นสำหรับ 3D SPI | |||||
| จำเป็นต้อง | สารละลาย | ||||
| หมดปัญหาเรื่องเงา | บทความเทคโนโลยีของ Moore เพื่อขจัดเงาและระบบไฟส่องสว่างแบบสองทิศทาง | ||||
| การชดเชยตามเวลาจริงของการดัดแผ่น (แบบแผน 2D+3D) | • การชดเชยการดัดงอของบอร์ด (Pad Referenceing+Z-Tracking) | ||||
| ใช้งานง่าย | • ต่ออายุ GUI ภาพสี 3 มิติ | ||||
| การตรวจจับสิ่งแปลกปลอม | • ฟังก์ชันตรวจจับสิ่งแปลกปลอม 3 มิติ (อุปกรณ์เสริม) | ||||
| รายการทดสอบ | รายการทดสอบ | • ปริมาณ พื้นที่ การปรับ ออฟเซ็ต บริดจ์ รูปร่าง coplanarity | |||
| ประเภทไม่ดี | • ไม่มีการพิมพ์, ดีบุกมากขึ้น, ดีบุกน้อยลง, แม้แต่ดีบุก, รูปร่างไม่ดี, ออฟเซ็ต, coplanarity | ||||
| ประสิทธิภาพการตรวจจับ | ความละเอียดของกล้อง | 15μm | 20μm | 25μm | |
| FOV/ขนาด | 30 × 30 มม. (1.18 × 1.18 นิ้ว) | 40 × 40 มม. (1.57 × 1.57 นิ้ว) | 50 × 50 มม. (1.97 × 1.97 นิ้ว) | ||
| ความเร็วในการตรวจสอบ 3D เต็มรูปแบบ | 22.5-56.1cm²/s (ความเร็วในการตรวจสอบแตกต่างกันไปตาม PCB และสภาวะการตรวจสอบ) | ||||
| ระยะห่างระหว่างการวางประสานขั้นต่ำ | 100μm (3.94 ล้าน) | 150μm (5.91 ล้าน) | 200μm (7.87 ล้าน) | ||
| กล้อง | • กล้อง 4 ล้านพิกเซล | ||||
| แสงสว่าง | • ไฟ LED IR-RGB (ตัวเลือก) | ||||
| ความละเอียดแกน Z | 0.37μm | ||||
| ความแม่นยำสูง (โมดูลแก้ไข) | -1μm | ||||
| 01005 ความสามารถในการตรวจจับ | ＜ 10% ที่ 6 Ó | ||||
| Gage R&R (ค่าเผื่อ± 50%) | |||||
| ขนาดการตรวจจับสูงสุด | 10×10mm | ||||
| ความสูงของการตรวจจับสูงสุด | • 400μm (ตัวเลือก 2 มม.) | 0.39×0.39 นิ้ว | |||
| ระยะที่ดินขั้นต่ำ | • 100μm (ความสูงวางประสาน 150μm) | 15.75mils(选项78.74 mils) | |||
| สอดคล้องกับพื้นผิวสีต่างๆ | • สามารถ | 3.94 ล้าน(5.91mils锡膏高度) | |||
| การรองรับพื้นผิว | การปรับความกว้างของราง | • อัตโนมัติ | |||
| ติดตามวิธีการแก้ไข | • รางด้านหน้าแบบตายตัว/รางด้านหลังแบบตายตัว (ติดตายที่การจัดส่ง) | ||||
| ซอฟต์แวร์ | รูปแบบอินพุตที่รองรับ | • ข้อมูล Gerber (274X,274D),ODB++ (ตัวเลือก) | |||
| ซอฟต์แวร์การเขียนโปรแกรม | • ePM-SPI | ||||
| เครื่องมือการจัดการทางสถิติ | เอสพีซี พลัส: | ||||
| ฮิสโตแกรม, X-bar&R-Chart,X-bar&S-Chart,Cp&Cpk,%Gage R&R | |||||
| SPC แบบเรียลไทม์และจอแสดงผลหลายจอ | |||||
| สัญญาณเตือน SPC | |||||
| ระบบตรวจสอบระยะไกล KSMART | |||||
| ความสะดวกในการใช้งาน | • สร้างไลบรารีตามขนาดส่วนประกอบเพื่อกำหนดเงื่อนไขการตรวจสอบ | ||||
| KYCal: ปรับเทียบกล้อง/แสง/ความสูงโดยอัตโนมัติ | |||||
| ระบบปฏิบัติการ | • Windows 7 Ultimate 64 บิต | ||||
| เพิ่มเข้าไป | •เครื่องอ่านบาร์โค้ดแบบพกพาสะดวก 1D&2D | •เป้าหมายการสอบเทียบมาตรฐาน | <span st | ||
| โซลูชั่น | |||||
คุณสมบัติของสินค้า
การตรวจสอบการวางประสาน 3 มิติ (แสงคู่)
3D SPI . การเพิ่มประสิทธิภาพสายการผลิตความเร็วสูงและมีประสิทธิภาพ
ใช้แสงสองช่องสัญญาณเพื่อแก้ปัญหาเงา
เพื่อให้กระบวนการพิมพ์เคสเป็นไปอย่างรวดเร็ว จึงมีการติดตั้งโปรแกรม Easy UI และ SPC Plus เป็นหลัก
มีรุ่น M, L, XL และระบบ Dual Lane
