FUJI CP6 CP7 SMT Feeder Calibration Jig Instrument 106 Kpa 250V 50Hz

FUJI CP6 CP7 SMT Feeder Calibration Jig Instrument 106 Kpa 250V 50Hz

FUJI CP6 CP7 feeder สอบเทียบจิ๊ก, SMT FEEDER เครื่องมือสอบเทียบ

รายละเอียดสินค้า

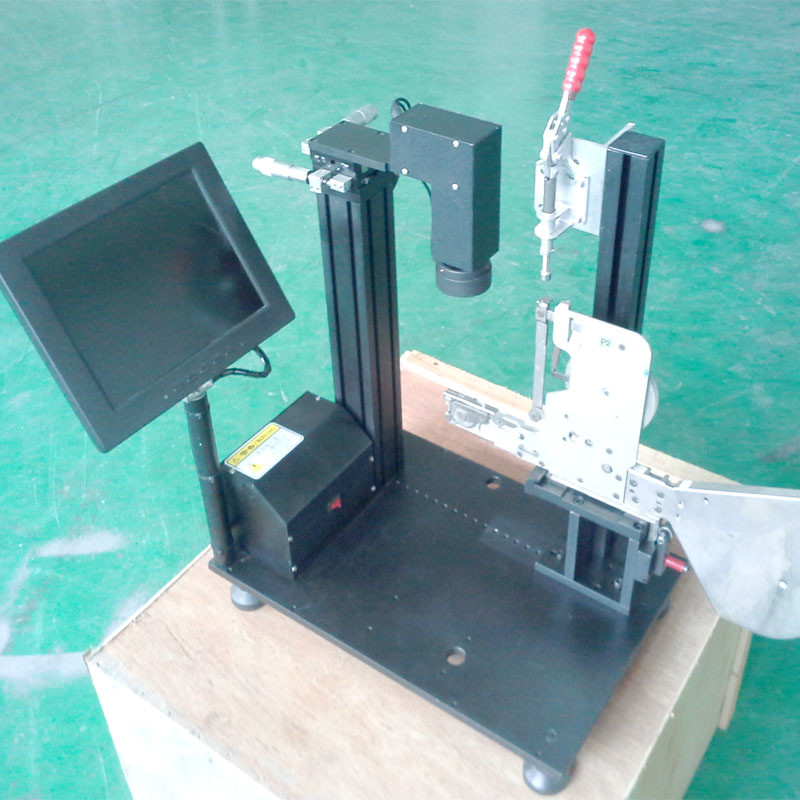

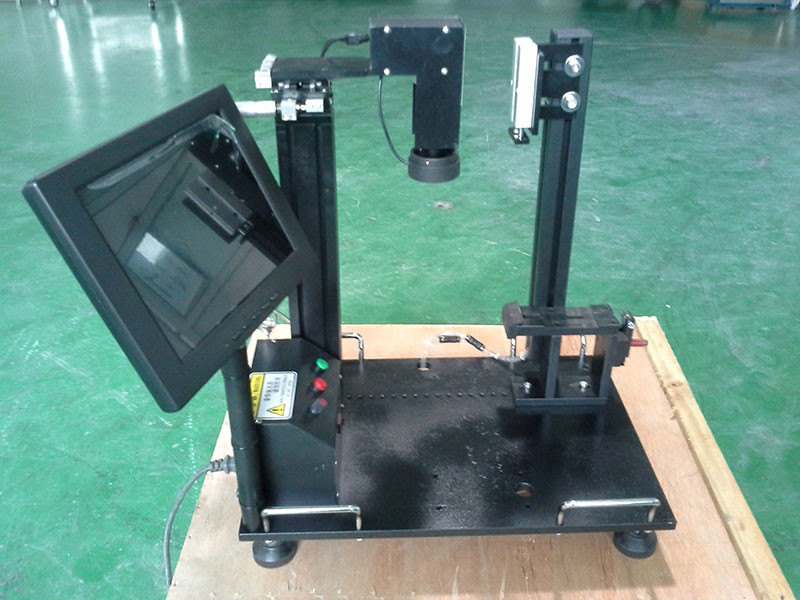

FUJI CP6 FEEDER Calibrator
1. โครงสร้างของเครื่องทั้งหมดถูกทำให้ง่ายขึ้น การดำเนินการนั้นง่าย และฟังก์ชั่นได้รับการปรับให้เหมาะสมและใช้เกียร์ที่มีความแม่นยำสูงเพื่อให้มั่นใจถึงเสถียรภาพของตำแหน่งและปรับปรุงประสิทธิภาพการทำงานอย่างมาก

2. การทดสอบความแม่นยำสามารถวัดตำแหน่ง ความสูง และความสูงของแท่งแรงดันได้อย่างแม่นยำสามารถเข้าใจสถานะคุณภาพได้ดีขึ้น

3. การใช้จอแสดงผล LED สี, ไฟ LED, กล้อง CCD กำลังขยาย 50 เท่า, ทำให้โครงสร้างมีขนาดกะทัดรัดและสวยงามยิ่งขึ้นลดอาการเมื่อยล้าของดวงตาได้อย่างมีประสิทธิภาพและปรับปรุงคุณภาพงาน

4. ใช้งานง่าย และสามารถจำลองเครื่องวางตำแหน่ง สังเกตตำแหน่งหยิบโดยอัตโนมัติและต่อเนื่อง สามารถเข้าใจคุณภาพการทำงานต่อเนื่องของ FEEDER ได้ชัดเจนยิ่งขึ้น เพื่อควบคุมอัตราการขว้างได้อย่างมีประสิทธิภาพมากขึ้น

ฟังก์ชั่นและคุณสมบัติ:
1. การปรับแกน XYZ;
2. กล้องแกนที่สามารถปรับได้โดยตรง
3. แหล่งจ่ายไฟ DC 220V ในตัว;
4. ข้ามเคอร์เซอร์ด้วยมาตราส่วน;
5. ฟังก์ชั่นอัตโนมัติและขั้นตอน;
6. จอแสดงผล LED;
7. อุปกรณ์ควบคุมตัวป้อน
8. 8*2 มม./12*4 มม./16*8 มม. และ 24*8 มม. สายพานควบคุมการป้อน

วัตถุประสงค์: เครื่องมือสอบเทียบ FEEDER ใช้สำหรับสอบเทียบรุ่น FEEDER

2. ข้อมูลจำเพาะของผลิตภัณฑ์

2-1.พารามิเตอร์หลักของอุปกรณ์:

2-1-1.กำลังไฟฟ้าเข้า: AC220V (50HZ),

2-1-2.กำลังไฟ: 45 W

2-1-3.อุปกรณ์จ่ายแรงดันอากาศ: 0.5MPa (= 5bar)

2-1-4.ขนาดโดยรวม (ขนาดตัวเครื่อง): ยาว×กว้าง×สูง = 450 มม. × 300 มม. × 540 มม

2-1-5.น้ำหนักอุปกรณ์ (ไม่รวมจอภาพ): 28Kg

2-1-6.จังหวะที่ปรับได้ของส่วนเกียร์:
ทิศทาง X: 37±0.5mm
ทิศทาง Y: 37±0.5mm

2-2.พารามิเตอร์ส่วนประกอบ:
2-2-1.กล้อง CCD:

ข้อมูลดัชนีพารามิเตอร์
สี
CCD ขนาด 1/4 นิ้ว
ความละเอียด 400TVL
ระบบสัญญาณ PAL
ความสว่างขั้นต่ำ (F1.2) ≤1.5Lux
ส่วนต่อประสานเลนส์ C/CS
แรงดันใช้งาน DC 12V
อุณหภูมิในการทำงาน -10℃～＋50℃
สภาพแวดล้อมการทำงาน ความชื้น: 40%~95% ความดันบรรยากาศ: 86Kpa~106 Kpa

2-2-2.เลนส์ขยาย:

เลนส์ Telecentric ปรับระยะได้ 10MM---800MM

2-2-3.จอแสดงผลคริสตัลเหลวสี:
แหล่งพลังงาน: AC: 180 ~ 250V 50Hz
การใช้พลังงาน: 15W
อินพุตวิดีโอ: 0.7~1.4Vpp, 75Ω
โครงสร้างเคส: เคสพลาสติก, แผง LCD
สี: ดำ
คำจำกัดความศูนย์แนวนอน: ≥800TVL
ขนาด: 300 (กว้าง) × 300 (สูง) × 100 (ลึก)
น้ำหนัก: 38Kg

2-2-4.ไฟทำงาน:
แรงดันใช้งาน: DC 12V
อัตราสิ้นเปลืองพลังงาน: 10W
2-3.สภาพแวดล้อมในการทำงาน:
อุณหภูมิ: ＋10℃～＋35℃
ความชื้น: ต่ำกว่า 50% (35℃) ต่ำกว่า 90% (20℃)
สภาพแวดล้อมโดยรอบ: ไม่ควรมีก๊าซที่มีฤทธิ์กัดกร่อน

3. วิธีใช้งานผลิตภัณฑ์
3-1.การเตรียมตัวก่อนการตรวจ
* โปรดติดตั้งจอภาพและเชื่อมต่อกับแหล่งจ่ายไฟ 220vใช้สายสัญญาณวิดีโอเพื่อเชื่อมต่อขั้วต่อเอาต์พุต CCD กับอินเทอร์เฟซสัญญาณวิดีโอขาเข้าของจอภาพ
* ต่อสายปลั๊ก DC เข้ากับช่องต่อไฟเข้าของกล้อง CCD
* ต่อแหล่งจ่ายไฟของกล่องควบคุมไฟฟ้าเข้ากับแหล่งจ่ายไฟ 220 โวลต์
* ก่อนอื่นให้เปิดสวิตช์ที่ด้านหลังของกล่องควบคุมไฟฟ้าและสวิตช์เปิดปิดของจอแสดงผลในขณะนี้ จะมีเคอร์เซอร์ข้ามมาตราส่วนแสดงบนจอแสดงผลหากไม่ปรากฏขึ้น โปรดตรวจสอบว่าแหล่งจ่ายไฟและสายสัญญาณถูกต้องหรือไม่ปรับความสว่างและความคมชัดของจอแสดงผลจนกว่าหน้าจอจะชัดเจน
* ติดตั้งไม้บรรทัดสอบเทียบบน FEEDER ที่มีอัตราการวางตำแหน่งที่ดีที่สุดในการผลิต ติดตั้ง FEEDER บนแพลตฟอร์มการจัดวาง และแก้ไข
* ปุ่ม Cycle/Stop: กดปุ่ม Cycle/Stop หนึ่งครั้ง และมอเตอร์จะขับเคลื่อนตัวป้อนไปข้างหน้าหนึ่งก้าวกดปุ่ม Cycle/Stop ค้างไว้ แล้วเครื่องจะขับเคลื่อนมอเตอร์โดยอัตโนมัติเพื่อขับเคลื่อนตัวป้อนไปข้างหน้าจนกว่าจะปล่อยปุ่ม
* ปุ่ม Auto/Manual: กดปุ่ม Auto/Manual หนึ่งครั้ง ไฟแสดงผลจะสว่างขึ้น กดปุ่ม Cycle/Stop หนึ่งครั้งเพื่อขับเคลื่อนมอเตอร์เพื่อขับเคลื่อนตัวป้อนไปข้างหน้าอย่างต่อเนื่องกดปุ่ม Cycle/Stop อีกครั้ง และมอเตอร์ขับเคลื่อนจะหยุดชั่วคราว
* ปุ่มควบคุมความเร็ว: ปรับสวิตช์ควบคุมความเร็ว และความเร็วในการขับขี่ของมอเตอร์จะเปลี่ยนไปตามนั้น
3-2.วิธีการวัด
หมุนปุ่มปรับในทิศทาง X, Y และ Z เพื่อย้ายเคอร์เซอร์กากบาทในจอแสดงผลไปที่กึ่งกลางของตำแหน่งดูดของตัวป้อนมาตรฐาน และทำให้สอดคล้องกับจุดศูนย์กลางของเคอร์เซอร์กากบาทใช้เคอร์เซอร์ข้ามมาตราส่วนเป็นข้อมูลอ้างอิงเพื่อกำหนดตำแหน่งช่วงการป้อนของ Feeder ที่จะสอบเทียบ
3-3.การปรับตัวป้อน
หากจำเป็น ให้ทำการปรับเปลี่ยนดังต่อไปนี้
(1) การปรับตำแหน่งช่วงในทิศทาง X

(2) ยืนยัน

① ยืนยันตำแหน่งช่วงเวลา

② การยืนยันตำแหน่งของชัตเตอร์

3-3-1.การปรับตำแหน่งช่วงในทิศทาง X

(1) ใช้ตัวป้อนมาตรฐานเพื่อกำหนดตำแหน่งช่วงป้อนที่ถูกต้องก่อน
(2) ติดตั้งไม้บรรทัดสอบเทียบบนตัวป้อนเพื่อปรับ
หมายเหตุ: ควรวัดไม้บรรทัดสอบเทียบจากตำแหน่งที่ห่างจากรูด้านหน้าประมาณ 30 มม.
(3) โปรดถอดฝาครอบด้านท้ายของตัวป้อนที่ต้องการปรับ (ดังแสดงในรูปที่ 1) แล้วติดตั้งบนฐานของตัวป้อน
(4) คลายสกรูยึดของเฟืองตัวหนอนเล็กน้อย
(5) หมุนเพลามอเตอร์ ยึดอุปกรณ์ป้องกันการหมุนบนเพลาไปที่ตำแหน่งบอดี้การ์ด แล้วกดด้วยนิ้วของคุณขณะนี้เพลามอเตอร์ไม่ขยับ
หมุนและปรับแกนเฟืองตัวหนอน เฟืองตัวหนอนจะขับเฟืองใหญ่เพื่อปรับตำแหน่งป้อนอาหารให้อยู่ในตำแหน่งที่ถูกต้อง เพื่อให้ตำแหน่งช่วงของไม้บรรทัดแก้ไขถูกปรับ
จัดตำแหน่งรูให้ตรงกับกึ่งกลางของเคอร์เซอร์กากบาทในจอแสดงผล จากนั้นขันสกรูยึดเฟืองตัวหนอนให้แน่น
(6) โหลดและยกเลิกการโหลดตัวป้อนสองครั้ง ยืนยันว่าตำแหน่งช่วงไม่เปลี่ยนแปลง
(7) กดปุ่มไปข้างหน้าบนตัวป้อนหลาย ๆ ครั้งเพื่อยืนยันว่าตำแหน่งป้อนถูกต้องหรือไม่

3-3-2.ยืนยัน
(1) ยืนยันตำแหน่งช่วงเวลา
หลังจากปรับแล้ว ให้ยืนยันตำแหน่งช่วงบนตัวโคม ถ้าตำแหน่งเอียง โปรดปรับใหม่
หมายเหตุ: เมื่อทำการยืนยันตำแหน่งช่วงเวลา โปรดกดปุ่ม "inching" ในขณะที่เลือกตำแหน่งเพื่อยืนยันนอกจากนี้ ให้โหลดและยกเลิกการโหลดตัวป้อนเทป 3 ครั้ง
ยืนยันตำแหน่งซ้ำๆ
(2) ยืนยันตำแหน่งของชัตเตอร์
บนฐานป้อน ให้ยืนยันศูนย์กลางของชัตเตอร์ในทิศทาง X
ไม่ว่าหัวใจจะอยู่ตรงกลางของเคอร์เซอร์กากบาทในกล้องจุลทรรศน์หรือไม่
หากตำแหน่งเอียงเกินไป ให้เปลี่ยนตัวป้องกันส่วนบน

4. การบำรุงรักษา
4-1.การตรวจสอบรายวัน

(1) โปรดตรวจสอบพื้นผิวสัมผัสของตัวป้อนและฐานป้อนสำหรับการกระแทกและสิ่งแปลกปลอม (สิ่งสกปรก ฯลฯ) ที่เกิดจากการชนกัน

(2) โปรดใช้สายตาของคุณตรวจสอบว่าไม้บรรทัดแก้ไขงอหรือไม่ และตรวจสอบว่ารูกัดเฟืองสึกหรือไม่

(3) เครื่องมือสอบเทียบตัวป้อนต้องสะอาดห้ามกระแทกตัวป้อนกับตัวเครื่องระหว่างการดีบักควรเช็ดพื้นผิวทุกครั้งหลังใช้งานควรเติมฐานป้อนด้วยน้ำมันหล่อลื่นในปริมาณที่เหมาะสมหลังจากใช้ไม้บรรทัดสอบเทียบหมดแล้ว ควรตรวจสอบความสมบูรณ์เพื่อหลีกเลี่ยงการเสียรูปและส่งผลต่อความแม่นยำ

(4) หลังจากใช้เครื่องสอบเทียบแล้ว หากคุณไม่ได้ใช้งานเป็นเวลานาน โปรดปิดฝาครอบเลนส์ขยายเพื่อป้องกันไม่ให้เลนส์สกปรกและเสียหาย
