CP45FV CP45NEO เครื่องวางตำแหน่ง Samsung Smt ยืดหยุ่น 240V 2.6KVA

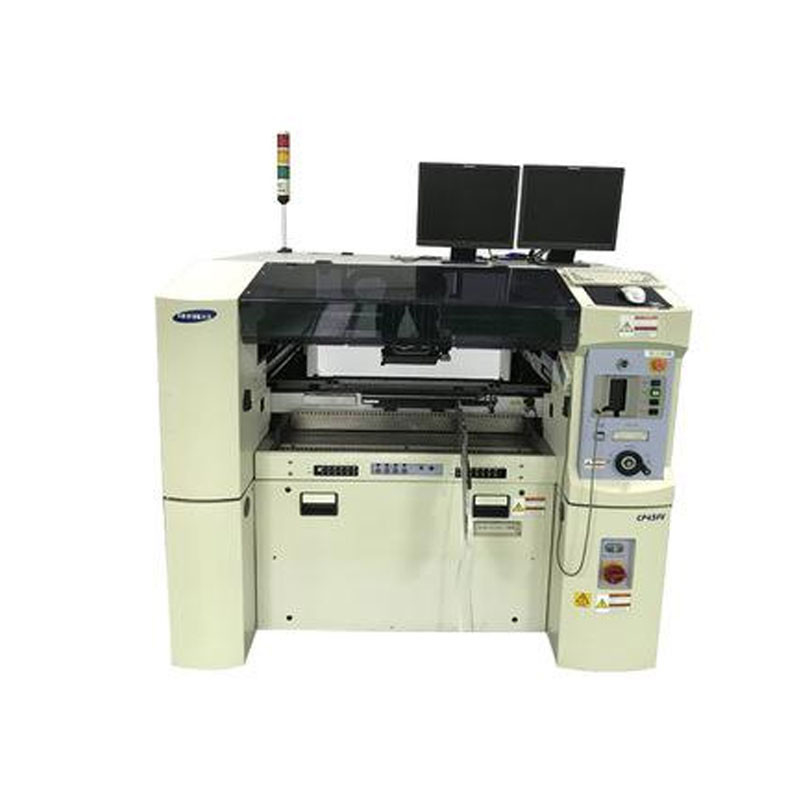

เครื่องวางตำแหน่ง Samsung CP45FV NEO
ข้อมูลจำเพาะ:
ชื่ออุปกรณ์: เครื่องวางตำแหน่ง Samsung CP45FV, เครื่องวางตำแหน่ง Samsung CP45FV NEO, เครื่องวางตำแหน่ง Samsung CP45FV มือสอง
แนะนำสั้น ๆ ของอุปกรณ์
CP45FV เป็นระบบการจัดวาง SMD ความเร็วสูงและยืดหยุ่นได้ ซึ่งสามารถจัดการกับส่วนประกอบต่างๆ ได้ด้วยความเร็วสูงระบบภาพคงที่ใช้ร่วมกับระบบภาพบิน เพื่อให้ช่วงการติดตั้งส่วนประกอบคือ 0402-42 มม.IC รวมถึงระยะพิทช์ละเอียด 0.3 มม. QFP และ CSP ระยะพิทช์ละเอียด 0.5 มม.หัวจัดตำแหน่งทั้งหมดได้รับการออกแบบมาเพื่อรองรับส่วนประกอบที่มีระยะพิทช์ละเอียดประสิทธิภาพนี้ทำให้กระบวนการจัดวางตำแหน่งง่ายและมีประสิทธิภาพ ซึ่งจะช่วยปรับปรุงประสิทธิภาพการทำงานและความยืดหยุ่นด้วยการปรับเปลี่ยนระบบขยาย CP-03 การผลิตแถบแสงฟลูออเรสเซนต์ 1.2 ม. สามารถรับรู้ได้เครื่องวางตำแหน่ง Samsung CP45 มีสามรุ่นคือ CP45NEO/CP45FV/CP45Fเครื่องวางตำแหน่ง Samsung CP45 มือสองมีลักษณะเฉพาะของประสิทธิภาพด้านต้นทุนสูงและเสถียรภาพในการจัดวางอุปกรณ์ที่แข็งแกร่ง
พารามิเตอร์ Samsung CP45FV
รุ่น: Samsung Mounter SAMSUNG-CP45F/CP45FV/CP45NEO
ความเร็วในการติดตั้ง: 0.178 วินาที/ชิป
14900cph(1608)
0.75 วินาที/qfp64
1.6 วินาที/qfp256
ความแม่นยำในการติดตั้ง: บวกหรือลบ 0.08mm
ช่วงการติดตั้งส่วนประกอบ: 1005 (0402) -22mm IC, 0603 (0201) -12mm
ไอซี 32 มม.
ขนาด PCB: 510*460-460*400mm
ขนาดอุปกรณ์: 1650*1540*1420mm
แหล่งจ่ายไฟ: AC200V-240V 2.6KVA
ความกดอากาศ: 5KG
น้ำหนักอุปกรณ์: 1380kg
เครื่องวางตำแหน่ง Samsung, เครื่องวางตำแหน่ง LED CP40 ซีรีส์:
หมายเลขรุ่น: CP40L
หัวยึด: 3
วิธีการจัดตำแหน่ง: เลเซอร์เชิงเส้น (หัวเลเซอร์)
ขนาดพื้นผิว: ต่ำสุด:50*50*0.5(มม.)-สูงสุด:460*400*4.0(มม.), ปรับได้: 0.28-4.2t
ความเร็วในการติดตั้ง: CHIP/ 0.22 วินาที/CHIP (การจัดตำแหน่งด้วยเลเซอร์)
QFP: 0.85 วินาที/QFP (บรรทัด CCD)
จำนวนตัวป้อน: 104 (ตัวป้อนสายพาน 8 มม.)
ทิศทางการขนส่ง: ซ้าย-ขวา (ตัวเลือก: ขวา-ซ้าย)
ความแม่นยำในการติดตั้ง: CHIP/±0.1mm
QFP/±0.05 มม. (ระยะพิทช์ 0.5 มม.)
ขอบเขตการใช้งานเดิม: Min:1005-Max:32*32mm
ความต้องการพลังงาน: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (สูงสุด)
พื้นที่/ขนาด: ประมาณ 2.6 ตร.ม
น้ำหนักสุทธิ: ประมาณ 1100KG
ประเภทตัวป้อน: 8 มม. 12 มม. 16 มม. 24 มม. 32 มม. 44 มม. 56 มม. ตัวป้อนสายพาน ตัวป้อนแบบเรียงซ้อน (ถาด) ตัวป้อนแบบโต้ตอบ (แบบสั่น) อุปกรณ์ป้อนกระดาษหลายแผ่น 20 การเคลื่อนไหว (ตู้ IC)
ปริมาณการใช้อากาศ: 150NI/นาที
หมายเลขรุ่น: CP40LV
หัวยึด: 3
วิธีการจัดตำแหน่ง: เลเซอร์เชิงเส้น, ระบบวิดีโอ (กล้องคงที่)
ขนาดพื้นผิว: ต่ำสุด:50*50*0.5(มม.)-สูงสุด:460*400*4.0(มม.), ปรับได้: 0.28-4.2t
ความเร็วในการติดตั้ง: CHIP/ 0.22 วินาที/CHIP
QFP: 0.85 วินาที/QFP (บรรทัด CCD) 1.3 วินาที/QFP (การจัดกึ่งกลางวิดีโอ)
จำนวนตัวป้อน: 104 (ตัวป้อนสายพาน 8 มม.)
ทิศทางการขนส่ง: ซ้าย-ขวา (ตัวเลือก: ขวา-ซ้าย)
ความแม่นยำในการติดตั้ง: CHIP/±0.1mm
QFP/±0.05 มม. (ระยะพิทช์ 0.5 มม.) ±0.03 มม. (ระยะพิทช์ 0.03 มม.): อุปกรณ์เสริม
ขอบเขตการใช้งานดั้งเดิม: การจัดตำแหน่งด้วยเลเซอร์: ต่ำสุด:1005-สูงสุด:□32*32mm
การจัดกึ่งกลางวิดีโอ: สูงสุด: □42*42 (ระยะพิทช์ 0.5 มม.)
อุปกรณ์เสริม: □32*32 มม. (ระยะพิทช์ 0.3 มม.)
BGA: □42*42 มม. (ระยะห่าง 1.0 มม.)
ความต้องการพลังงาน: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (สูงสุด)
พื้นที่/ขนาด: ประมาณ 2.6 ตร.ม
น้ำหนักสุทธิ: ประมาณ 1100KG
ประเภทตัวป้อน: 8 มม. 12 มม. 16 มม. 24 มม. 32 มม. 44 มม. 56 มม. ตัวป้อนสายพาน ตัวป้อนแบบเรียงซ้อน (ถาด) ตัวป้อนแบบโต้ตอบ (แบบสั่น) อุปกรณ์ป้อนกระดาษหลายแผ่น 20 การเคลื่อนไหว (ตู้ IC)
ปริมาณการใช้อากาศ: 150NI/นาที
Samsung CP45 ชุด ของเครื่องวางตำแหน่งมัลติฟังก์ชั่น:
Samsung CP45FV
หัวตำแหน่ง 6 หัวตำแหน่ง
ระบบเซอร์โว ระบบขับเคลื่อนเซอร์โวมอเตอร์ X, Y แกน - ระบบขับเคลื่อนแกน Z
วิธีการตั้งศูนย์ CP45F ระบบการบิน
CP45FV ฟูลวิชัน (Fly Vision+Stage Vision)
ขนาดพื้นผิวมาตรฐาน 50×30×0.38mm～460×400×4.2mm Option (CP45-L NEO) 50×100×0.38mm～510×460×4.3mm
ความเร็วในการติดตั้ง CHIP 0.178 วินาที / ชิ้น IPC9580 14900CPH (1608)
QFP 0.75 วินาที/ชิ้น (flight centering) 1.6 วินาที/ชิ้น (fixed vision system)
จำนวนตัวป้อน ตัวป้อนสายพาน (104 ตัวเลือก)
ทิศทางการขนส่ง ซ้าย-ขวา (ตัวเลือก: ขวา-ซ้าย)
ความแม่นยำในการติดตั้ง CHIP 0603 (0201) ชิป ±0.08mm 1005Chip
QFP ±0.1 มม. QFP ±0.04 มม.
ช่วงเดิม: กล้องสำหรับเครื่องบิน 1005(0402)～□22mm IC, 0603(0201)～□12mm (ตัวเลือก)
กล้องคงที่มาตรฐาน (FOV35) ～□32 มม. IC (ระยะพิทช์: 0.4 มม.)
กล้องวงจรปิดแบบพิเศษ (FOV20) ～□17mm IC (ระยะพิทช์:0.3มม.)
กล้องวงจรปิดแบบพิเศษ (FOV45) ～□42mm IC (ระยะพิทช์:0.5มม.)
ขั้นต่ำระยะพิทช์ (QFP) 0.3 มม. (พร้อมวิชัน FOV20)
ขั้นต่ำระยะพิทช์ (BGA) 0.5 มม. (พร้อมวิชัน FOV20)
ชิ้นส่วนขนาดไม่เกิน 15 มม. (9 มม.: พร้อมการมองเห็นแบบบินได้)
ความต้องการพลังงาน AC220V~240V(50/60 Hz,3Phase) RMS 2.6kVA(max:6kVA)
พื้นที่/ขนาด (มม.)(x*y*h) 1650×1540×1420
น้ำหนักสุทธิประมาณ 1380kg
ประเภทตัวป้อน 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm belt feeder, tray, vibration feeder, 20-action multi-disc IC cabinet
ปริมาณการใช้อากาศ 5 กก./ซม.³, 160Nl/นาที
CP45FVNEO
รายการ CP45F/FV NEO
วิธีการแสดงภาพ Full Vision (Fly Vision+Stage Vision)
ความเร็วในการติดตั้งชิปความเร็วสูงสุด 0.178 วินาที/ชิป
IPC9580 14900CPH(1608)
IC กล้องบิน 0.75 วินาที/QFP64
กล้องคงที่ 1.6 วินาที/QFP256
ความแม่นยำในการติดตั้ง 0603 (0201) ชิป ±0.08mm
1005ชิป~ ±0.1mm
QFP ±0.04mm
ขนาดส่วนประกอบ กล้องบิน 1005(0402)～□22มม. IC, 0603(0201)～□12มม. (ตัวเลือก)
กล้องคงที่มาตรฐาน (FOV35) ～□32 มม. IC (ระยะพิทช์: 0.4 มม.)
กล้องวงจรปิดแบบพิเศษ (FOV20) ～□17mm IC (ระยะพิทช์:0.3มม.)
กล้องวงจรปิดแบบพิเศษ (FOV45) ～□42mm IC (ระยะพิทช์:0.5มม.)
ขั้นต่ำระยะพิทช์ (QFP) 0.3 มม. (พร้อมวิชัน FOV20)
ขั้นต่ำระยะพิทช์ (BGA) 0.5 มม. (พร้อมวิชัน FOV20)
ชิ้นส่วนขนาดไม่เกิน 15 มม. (9 มม.: พร้อมการมองเห็นแบบบินได้)
ขนาดบอร์ด PCB 460X400X4.2~50X30X0.38 / 510X460X4.2~50X100X0.38(CP45-L NEO)
สายการผลิตอัตโนมัติ SMT
สายการผลิต SMT โรงงานเซินเจิ้น
ผู้ผลิตอุปกรณ์สายการผลิต SMT
ภาพรวมผลิตภัณฑ์: Samsung/Samsung SMT สายการผลิตอัตโนมัติเต็มรูปแบบ เช่า เช่า ขาย สายการผลิต SMT อัตโนมัติเต็มรูปแบบมือสองมีคุณภาพดี ใช้งานง่าย และราคาถูก เหมาะสำหรับโรงงาน SMT ที่เริ่มต้นหรือกึ่งอัตโนมัติ สายการผลิตที่จะอัพเกรดเป็นโรงงานสายการผลิตอัตโนมัติเต็มรูปแบบ
