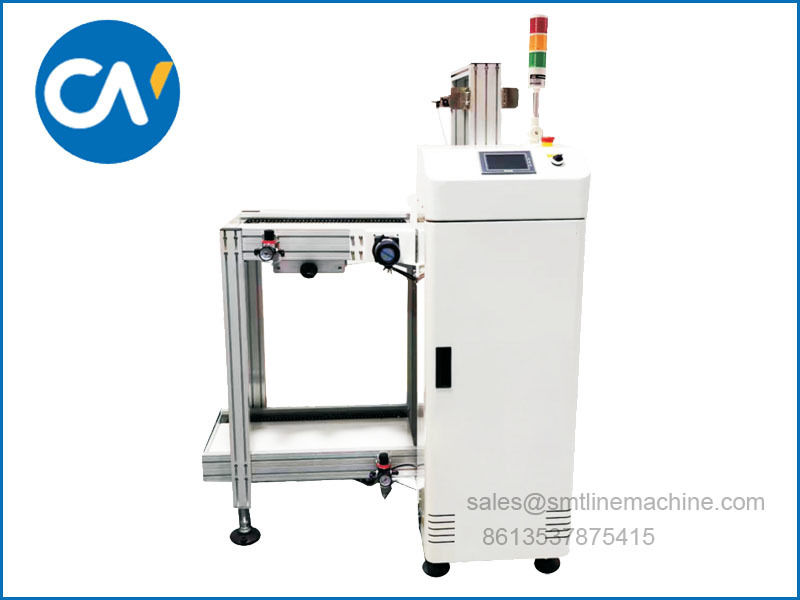

HNY-BL250NL เครื่องโหลดนิตยสาร PCB SMT อัจฉริยะ ประเภทปกติ
| เวลาต่อรอบการโหลด PCB | ประมาณ 6 วินาที |
| เวลาเปลี่ยนนิตยสาร | ประมาณ 20 วินาที |
| แหล่งจ่ายไฟและโหลด | 100-230V AC (ตามที่ลูกค้ากำหนด), เฟสเดียว, สูงสุด 300VA |
| แรงดันลมและปริมาณการใช้ | 4-6 บาร์, สูงสุด 10 ลิตร/นาที |
| ความสูงของสายพานลำเลียง | 920±20 มม. (หรือตามที่ลูกค้ากำหนด) |
| ทิศทางของสายพานลำเลียง | ซ้าย→ขวา หรือ ขวา→ซ้าย (อุปกรณ์เสริม) |
| ช่วงความหนาของ PCB | ขั้นต่ำ 0.4 มม. |
| ความจุของนิตยสาร | สายพานลำเลียงด้านบน: 1, สายพานลำเลียงด้านล่าง: 1 (หรือตามที่ลูกค้ากำหนด) |
| ช่วงการปรับขั้นตอน | 1-4 ขั้นตอน (10 มม./ขั้นตอน) |
ข้อมูลจำเพาะ
| รุ่น | HNY-BL250NL | HNY-BL330NL | HNY-BL390NL | HNY-BL460NL |
| ขนาด PCB (กว้างxยาว)~(กว้างxยาว) | (50x50)~(350x250) | (50x50)~(455x330) | (50x50)~(530x390) | (50x50)~(530x460) |
| ขนาดเครื่อง (กว้างxยาวxสูง) | 1100x780x1300 | 1400x860x1300 | 1500x920x1300 | 1500x1120x1300 |
| ขนาดนิตยสาร (กว้างxยาวxสูง) | 355x320x565 | 460x400x565 | 535x460x570 | 535x530x570 |
| น้ำหนัก | ประมาณ 140 กก. | ประมาณ 180 กก. | ประมาณ 220 กก. | ประมาณ 230 กก. |
CNSMT PCB Magazine Loaders – การโหลดที่แม่นยำสำหรับสาย SMT
CNSMT เชี่ยวชาญในการผลิตเครื่องโหลด/ขนถ่ายนิตยสาร PCB ประสิทธิภาพสูงสำหรับสายการผลิต SMT เครื่องโหลดของเราแบ่งตามความเข้ากันได้ของความกว้าง PCB สูงสุด เพื่อให้มั่นใจถึงการผสานรวมที่ราบรื่นกับขนาดแผงของคุณ:
รุ่นมาตรฐาน: รองรับ PCB ที่มีความกว้างสูงสุด 250 มม. (เหมาะสำหรับบอร์ดขนาดกะทัดรัดส่วนใหญ่)
รุ่น Medium/Large: เข้ากันได้กับความกว้าง 330 มม., 390 มม. และ 460 มม. เหมาะสำหรับ PCB ที่มีขนาดใหญ่ขึ้นหรือมีการออกแบบแบบผสม
คุณสมบัติหลัก:
โครงสร้างที่แข็งแกร่ง: รางนำและเซ็นเซอร์ที่จัดตำแหน่งอย่างแม่นยำเพื่อการจัดการ PCB ที่ราบรื่น
ความจุของนิตยสารที่ยืดหยุ่น: ถาดที่กำหนดค่าได้สำหรับการผลิตจำนวนมากหรือแบบชุดเล็ก
การรวม SMEMA/RS232: การสื่อสารแบบซิงโครไนซ์กับเครื่อง pick-and-place SMT
การออกแบบป้องกันการติดขัด: การแยกที่เชื่อถือได้แม้สำหรับ PCB ที่บางหรือยืดหยุ่น (ความหนา 0.4–5 มม.)
เครื่องโหลดของเราได้รับการออกแบบมาสำหรับการทำงานตลอด 24 ชั่วโมงทุกวันตลอด 7 วัน โดยมีเวลาหยุดทำงานน้อยที่สุด โดยมี:
การปรับความกว้างอัตโนมัติสำหรับการเปลี่ยนแปลงอย่างรวดเร็ว
ตัวเลือกนิตยสารคู่สำหรับการป้อนอย่างต่อเนื่อง
การแจ้งเตือนข้อผิดพลาดแบบเรียลไทม์ (นิตยสารว่างเปล่า, การวางแนวที่ไม่ถูกต้อง)
แอปพลิเคชัน:
การโหลดส่วนหน้า SMT สำหรับความเร็วสูง (CHIP/SMD)
สาย DIP สำหรับการบัดกรีแบบคลื่น
ทำไมต้อง CNSMT?
โซลูชันที่ปรับแต่งได้สำหรับขนาด PCB ที่ผิดปกติ
บริการสนับสนุนและบำรุงรักษาในพื้นที่
ติดต่อเราวันนี้!
+86 13537875415
sales@smtlineequipment.com
www.smtlineequipment.com
ให้ CNSMT ปรับปรุงประสิทธิภาพสาย SMT ของคุณ – ขอใบเสนอราคาหรือการปรึกษาด้านเทคนิคตอนนี้!
1. ชื่อและประเภทอุปกรณ์
เครื่องโหลดนิตยสาร PCB
SMT Loader / SMT PCB Loader
Right-Angle PCB Loader
PCB Auto Loader / Unloader
เครื่องป้อน PCB
MagazinetoConveyor Loader
2. ส่วนประกอบหลัก
นิตยสาร (ถาด/ตลับ PCB) – เก็บ PCB ที่ซ้อนกัน
กลไกการยก – ปรับความสูงของนิตยสาร
สายพานลำเลียง – ถ่ายโอน PCB ไปยังขั้นตอนถัดไป
เซ็นเซอร์ – การตรวจจับด้วยแสง/กลไก
รางนำ – รับประกันการจัดตำแหน่งที่แม่นยำ
3. ข้อมูลจำเพาะทางเทคนิค
ช่วงขนาด PCB (เช่น 50×50 มม. ถึง 400×400 มม.)
ความหนาของบอร์ด (เช่น 0.4 มม.–5 มม.)
ความจุของนิตยสาร (เช่น 50–200 PCB)
ความเร็วในการโหลด (UPH – หน่วยต่อชั่วโมง)
ความแม่นยำในการวางตำแหน่ง (เช่น ±0.2 มม.)
ข้อกำหนดด้านพลังงานและแรงดันลม
4. คุณสมบัติและฟังก์ชัน
การตรวจจับ PCB อัตโนมัติ (การแจ้งเตือนบอร์ดหายไป)
การสลับนิตยสารคู่ (การป้อนอย่างต่อเนื่อง)
การออกแบบป้องกันการติดขัด
ความเข้ากันได้หลายความหนา
การสื่อสาร SMEMA (การรวมสาย SMT)
การเตือนข้อผิดพลาด (นิตยสารว่างเปล่า, การวางแนวที่ไม่ถูกต้อง)
5. ข้อกำหนดด้านอุตสาหกรรมและแอปพลิเคชัน
อุปกรณ์ส่วนหน้า SMT
สายการประกอบ PCB
การผลิต High-Mix, Low-Volume (HMLV)
ความเข้ากันได้กับการบัดกรีแบบคลื่น (สำหรับสาย DIP)
ผู้ผลิตเครื่องโหลดนิตยสาร PCB
เอกสารข้อมูล SMT auto loader PDF
ใบเสนอราคาเครื่องป้อน PCB
คู่มือการแก้ไขปัญหาเครื่องโหลด PCB
