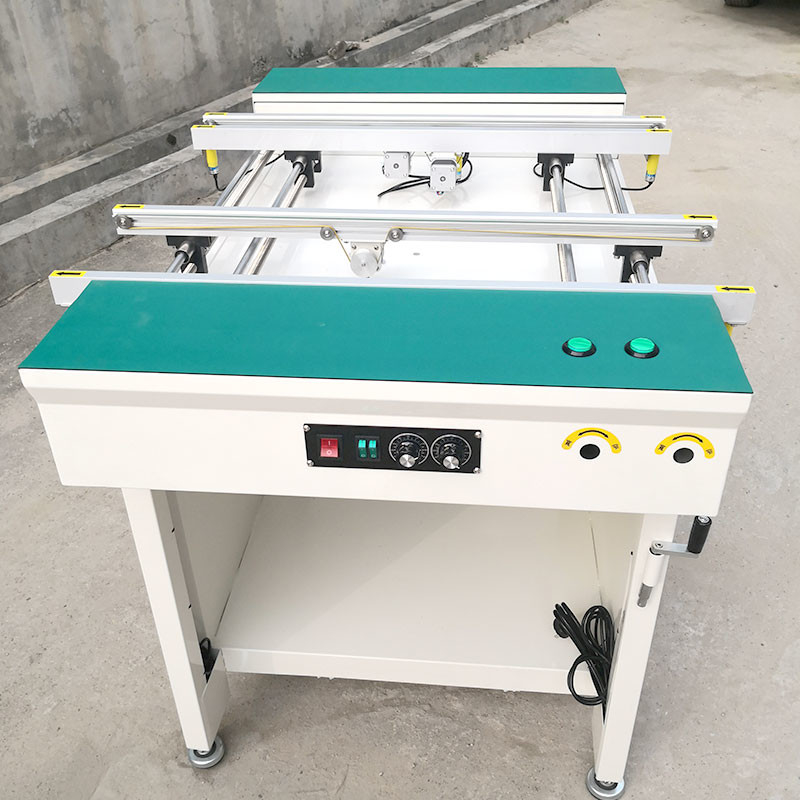

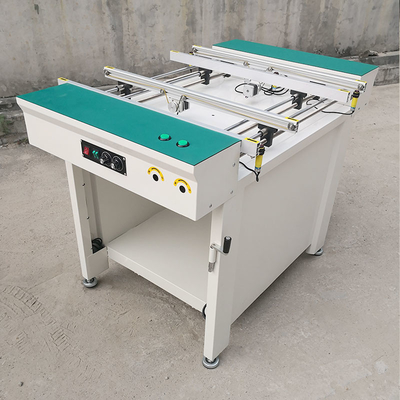

การทดสอบการตรวจสอบสายพานลำเลียง PCB แบบติดตามคู่ 600 มม. 220V 50Hz
สายพานลำเลียงลิงค์คู่ PCB, สายพานลำเลียงแบบรางคู่ SMT
ข้อมูลจำเพาะของสMT สายพานลำเลียงคู่
1. คุณสมบัติ
ผลิตภัณฑ์นี้ทำจากวัสดุแผ่นเหล็กและเชื่อมด้วยโลหะแผ่น พื้นผิวถูกพ่นและอบด้วยไฟฟ้าสถิต และสีเป็นคอมพิวเตอร์สีขาว
มีการใช้กันอย่างแพร่หลายในการส่งผ่านบอร์ด PCB, การตรวจสอบ, การทดสอบ, การเชื่อมต่อบัฟเฟอร์และฟังก์ชันอื่น ๆ ในสายการผลิต
มีหนึ่งในอุปกรณ์หลักในการเชื่อมต่อและบัฟเฟอร์ระหว่างอุปกรณ์สองเครื่อง
มันสามารถเชื่อมต่ออุปกรณ์สองเครื่องแยกกัน สามารถใช้ในกลุ่มหรือเป็นกลุ่ม และยังสามารถประมวลผลข้อมูลจำเพาะของบอร์ด PCB ที่ระบุในพารามิเตอร์ทางเทคนิค
2. พารามิเตอร์ทางเทคนิค
(1) ความยาวราง: 600 มม. (สามารถปรับแต่งตามความต้องการของลูกค้า)
(2) ช่วงความกว้างของราง: 50MM---350MM
(3) ความสูงของพื้นผิวสายพานจากพื้น: 900mm±50mm
(4) ด้านรางยึดราง: การยึดด้านหน้าและด้านหลังเป็นอุปกรณ์เสริม
(5) ทิศทางการส่ง PCB: ซ้าย-ขวา-ขวา-ซ้าย, อุปกรณ์เสริม
(6) ความเร็วในการป้อน: 0M / นาที --- 4M / นาที, ปรับได้
(7) ขยายความยาวที่ปลายทั้งสองของรางนำ (100 มม.)
(8) แหล่งจ่ายไฟทำงาน: 220V, 50Hz
(9) การใช้พลังงาน: ประมาณ 15W
(10) น้ำหนักโดยประมาณของอุปกรณ์: 65KG
(11) ขนาดลักษณะ: 600MM*700MM*900MM±50MM
สาม หน้าที่หลัก
สถานีเชื่อมต่อมีอินเทอร์เฟซสัญญาณ SMEMA
สามารถเชื่อมต่อกับอุปกรณ์บนและล่างได้เมื่อไม่มีบอร์ดอยู่บนแท่นวาง จะทำให้อุปกรณ์ด้านหน้ามีสัญญาณต้องการบอร์ดเมื่อบอร์ดไปถึงตำแหน่งการตรวจจับไฟหน้าหรือจุดสิ้นสุด และอุปกรณ์ด้านหลังไม่ทำงานชั่วคราว เมื่อจำเป็นต้องใช้บอร์ด สายพานจะหยุดทำงาน และทั้งคู่ได้รับการติดตั้งโฟโตอิเล็กทริคเซนเซอร์ในขณะนี้ มีการส่งสัญญาณบอร์ดไปยังอุปกรณ์ด้านหลัง และเมื่ออุปกรณ์ด้านหลังต้องการบอร์ด สายพานของชุดเชื่อมต่ออุปกรณ์เริ่มทำงานอีกครั้ง และบอร์ดจะถูกส่งไปยังอุปกรณ์ด้านหลังหากอุปกรณ์ด้านหลังไม่ต้องการบอร์ดชั่วคราว บอร์ด PCB กำลังรออยู่ที่สถานีเชื่อมต่อหากมีบอร์ดในบริเวณที่จอดรถ อุปกรณ์ส่วนหน้าจะถูกควบคุมเพื่อระงับการทำงาน และอุปกรณ์ส่วนหน้าสามารถเปิดใช้งานโดยอัตโนมัติเมื่อมีที่ว่างในแท่นวาง
ประการที่สี่ หลักการส่งผ่าน
(1) สายพานลำเลียงของแท่นวางเป็นสายพานกลมกว้างป้องกันไฟฟ้าสถิตย์สายพานทั้งสองด้านของรางนำขับเคลื่อนด้วยมอเตอร์ปรับความเร็ว 15W เดียวกันผ่านเฟืองเกียร์การสตาร์ทและหยุดของมอเตอร์นั้นส่งสัญญาณจากแผงอุปสงค์และอุปทานของอุปกรณ์บนและล่างส่วนควบคุม อันแรก ตรงกลาง และส่วนท้ายทั้งหมดติดตั้งโฟโตอิเล็กทริคเซนเซอร์ ซึ่งสามารถตรวจจับได้ว่ามีบอร์ด PCB บนรางนำทางหรือไม่
(2) รางนำทางแบ่งออกเป็นรางนำทางแบบตายตัวและรางนำทางแบบเคลื่อนย้ายได้ความกว้างของรางนำที่เคลื่อนย้ายได้นั้นปรับด้วยแท่งเลื่อนสองอันที่เชื่อมต่อกัน
ห้าลักษณะเครื่อง
(1) ควบคุมโดยแผงควบคุมหรือโปรแกรม PLC ตามความต้องการของลูกค้า
(2) โฟโตอิเล็กทริคเซนเซอร์ติดตั้งอยู่ที่ปลายทั้งสองด้านของส่วนหัว ตรงกลาง และส่วนท้าย
(3) ด้วยอินเทอร์เฟซสัญญาณ IO;
(4) รางนำทางสามารถปรับได้ 50 มม. --- 350 มม.
(5) ความเร็วในการป้อนสามารถปรับได้โดยการส่ง
(6) ความสูงของเข็มขัดจากพื้นสามารถปรับได้
(7) โครงสร้างโครงเหล็กแข็งแรงและทนทาน และสามารถเชื่อมต่อกับแผ่นเชื่อมต่ออุปกรณ์บนและล่างได้ทางกลไก
(8) ตำแหน่งหยุดสามารถตั้งค่าได้ตามต้องการโดยการย้ายตำแหน่งเซ็นเซอร์วัดแสง
