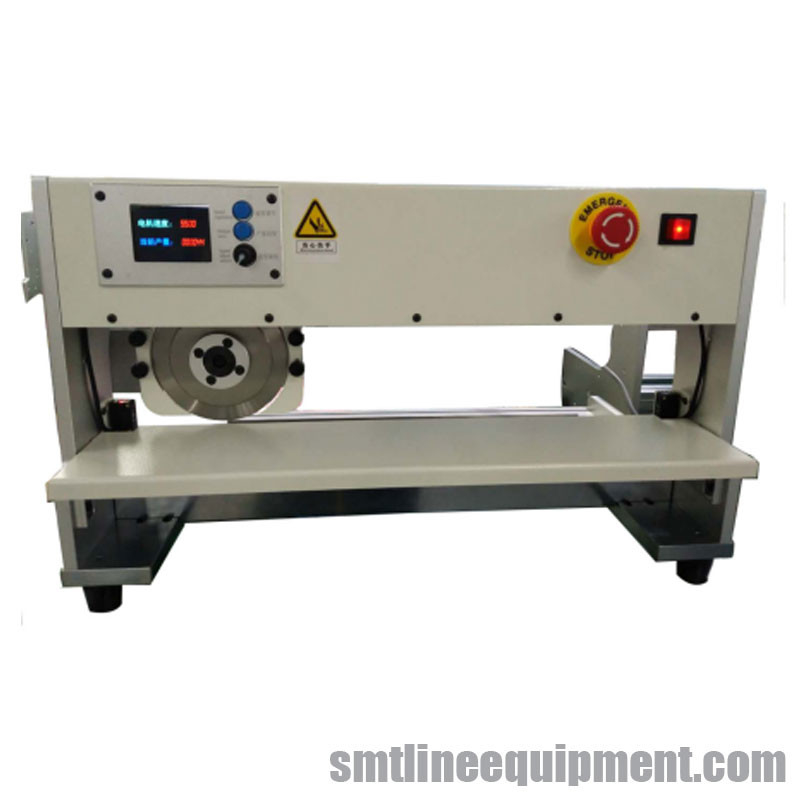

เครื่องตัด PCB แบบตั้งโต๊ะ, เครื่องตัด PCB แบบประหยัด
นี่คือเครื่องตัด pcb เดสก์ท็อปอัตโนมัติ มันถูกใช้กันอย่างแพร่หลายสำหรับโรงงาน smt เราได้ส่งออกไปยังหลาย contries ก่อน มีคุณภาพดีและชีวิตที่มั่นคง เราเป็นผู้ผลิตของเครื่องตัด pcb หลากหลาย ด้วยใบมีดตัด pcb quanlity สูง ดังนั้น คุณไม่จำเป็นต้องกังวลว่ามันจะพังในขณะที่ตัดบอร์ด pcb ของคุณ
CNSMT เป็นผู้เชี่ยวชาญในการออกแบบ ผลิต และจำหน่ายชุดผลิตภัณฑ์ต่อไปนี้:
เครื่องตัด PCB, FPCเครื่องตัด, เครื่องกดร้อน FPC, เครื่องกดร้อนแบบพัลส์, เครื่องเชื่อมแบบพัลส์, พื้นผิวอะลูมิเนียมเครื่องตัดเครื่องเลเซอร์เครื่องตัด,
เครื่องตัด FPC, ตัวแยกแถบไฟ, เครื่องตัด PCB LED, เครื่องตัดพื้นผิวอลูมิเนียม, เครื่องตัด V-groove, เครื่องเชื่อมพัลส์สายเคเบิล, เครื่องอุณหภูมิคงที่, ทริกเกอร์ PCB แบบหดได้, PCB, แม่พิมพ์ FPC, เครื่องเชื่อมแบบกดร้อน, เครื่องตัด SMT PCB ,
รายละเอียดสินค้า
1. มีดคัตเตอร์เป็นบอร์ด PCB ไฟฟ้าและพื้นผิวอลูมิเนียมเครื่องตัดด้วยมีดกลมบนและใบมีดตรงล่างเมื่อทำการแบ่งบอร์ด PCB จะจับจ้องอยู่ที่มีดด้านล่างผ่านร่อง V และมีดด้านบนจะถูกควบคุมโดยสวิตช์ตีนผีเพื่อให้ทราบถึงการแยกบอร์ด
2. ดิเครื่องตัด pcb อัตโนมัติ iขับเคลื่อนด้วยสเต็ปปิ้งมอเตอร์ ซึ่งสามารถแยกบอร์ด PCB ขนาดใหญ่หรือขนาดเล็กและพื้นผิวอะลูมิเนียมที่มีร่องก่อนร่องได้
3. ความยาวการแบ่งส่วนสูงสุดคือ 400 มม. 600 มม. 900 มม. 1200 มม. และยังสามารถปรับแต่งได้เกินกว่าช่วงขนาดนี้
4. สามารถกำหนดจังหวะการเคลื่อนที่ของมีดวงกลมบน (เช่น ความยาวของจาน) ได้
5. ความเร็วในการตัดสามารถสลับได้อย่างอิสระระหว่าง 300MM/S และ 500MM/S
6. ช่องว่างระหว่างมีดบนและมีดล่างสามารถปรับได้ง่ายด้วยปุ่มหมุน
7. การดำเนินการมีความปลอดภัยมีใบมีดป้องกันบนมีดกลมซึ่งจะไม่ทำร้ายมือนอกจากนี้ยังสามารถติดตั้งอุปกรณ์ตรวจจับอินฟราเรด (ม่านแสงนิรภัย)เมื่อมือมนุษย์หรือวัตถุแปลกปลอมเข้ามาในพื้นที่ทำงาน มีดจะหยุดทำงานโดยอัตโนมัติเพื่อปกป้องเครื่องและป้องกันการบาดเจ็บจากการทำงาน
8. มีดวงกลมด้านบนและมีดตรงด้านล่างทำมาจากวัสดุ SKD-11 นำเข้าจากประเทศญี่ปุ่น ซึ่งมีความแข็งและทนต่อการสึกหรอ มีอายุการใช้งานยาวนาน และมีความเครียดในการแยกแผ่นเล็กน้อยเพื่อป้องกันการแตกของข้อต่อบัดกรี
9. ตัดความหนาของ PCB: 0.5MM-3.2MM
10. ความหนาของ PCB ที่เหลืออยู่ที่ช่อง V: ความหนาของบอร์ดพีซีมาตรฐาน 1/3, MIN-0.2MM, MAX-0.8MM11. ความลึกขั้นต่ำ C ของร่อง V คือ 0.25MM และมิติภายนอกที่เพิ่มหลังจากการแยก: 0.1MM-0.2MM
คู่มือการใช้งาน
I. หมายเหตุ:
* ก่อนใช้งาน เครื่องตัด pcb อัตโนมัติโปรดอ่านคู่มือนี้อย่างละเอียด และจะช่วยให้คุณใช้งานได้อย่างราบรื่น
* ห้ามถอดการ์ดรอบใบมีดออกทุกกรณี เพื่อไม่ให้เกิดอันตรายใดๆ
* ตัวเครื่องออกแบบมาเฉพาะสำหรับแผงวงจรที่มี V-cut แบบพรีสกอร์ ห้ามใช้ในวัตถุประสงค์อื่น
* เมื่อใช้งานเครื่องนี้ อย่าสวมเสื้อผ้าที่หลวมเกินไปควรมัดผมยาวเพื่อป้องกันไม่ให้พันกัน
ครั้งที่สองชื่อชิ้นส่วนของเครื่อง (ดูรูปที่ 1 และ 2):
1. ปุ่มปรับโหมดจาน
2.ไฟแสดงสถานะและแหล่งกำเนิด
3.ปุ่มจานเดินทาง
4. สวิตช์ความเร็วสูง/ต่ำ
5. สวิตช์หยุดฉุกเฉิน
6. ใบมีดบน
7. ตัวป้องกันใบมีดบน
8. ปุ่มปรับความสูงของใบมีดบน
9. ที่นั่งใบมีดบน
10. ใบมีดล่าง
11. ถาดด้านนอก
12. การ์ดใบมีดล่าง
13. แผงข้าง
14. สกรูลูกบิดแบบแมนนวล
15. ตัวจำกัดความสูงของใบมีดบน
สาม.ตัวชี้วัดทางเทคนิค:
ความยาวจานสูงสุด : ไม่จำกัด
ความหนาของแผ่น: 0.2-5.0mm
ความเร็วในการป้อนจาน: 300-500 มม. / วินาที
วัสดุใบมีด: SK61D เหล็กกล้าความเร็วสูง
อุณหภูมิในการทำงาน: 10-35 ℃ อุณหภูมิในการจัดเก็บ: -20-50 ℃
แหล่งจ่ายไฟ: 230V110V,50HZ/60HZ,40W
ขนาด: 650mm*340mm*430mm
น้ำหนัก: 49KG
IV.การเตรียมตัวก่อนติดตั้งและใช้งานเครื่อง
1. ตรวจสอบสิ่งของในกล่องบรรจุ รวมถึงชิ้นส่วนต่อไปนี้: โฮสต์ คู่มือ สายไฟ สวิตช์เหยียบ และประแจหกเหลี่ยมสำหรับการปรับแต่ง
2. ถอดถุงบรรจุของเครื่อง วางลงบนโต๊ะทำงานที่มั่นคง และเช็ดจาระบีกันสนิมบนใบมีด
3. เครื่องต้องต่อสายดินอย่างน่าเชื่อถือเพื่อป้องกันความเสียหายจากไฟฟ้าสถิตย์กับส่วนประกอบบนแผงวงจรหากกราวด์ในเต้ารับไฟฟ้ามีความน่าเชื่อถือและมีประสิทธิภาพ เครื่องจะต่อสายดินได้อย่างน่าเชื่อถือเมื่อเปิดเครื่อง
4. ยึดถาดด้านนอก (11) เข้ากับตัวเครื่องด้วยสกรูยึดสองตัว ปรับความสูงของส่วนประกอบบนแผงวงจรเพื่อปรับความสูงที่เหมาะสม และล็อคสกรูลูกบิดถาดด้วยตนเอง
5. เสียบสวิตช์เหยียบเข้ากับซ็อกเก็ตที่เกี่ยวข้องที่ด้านหลังของเครื่อง เพื่อให้แน่ใจว่าแหล่งจ่ายไฟถูกต้องก่อนเปิดเครื่อง
V. การปรับเครื่อง:

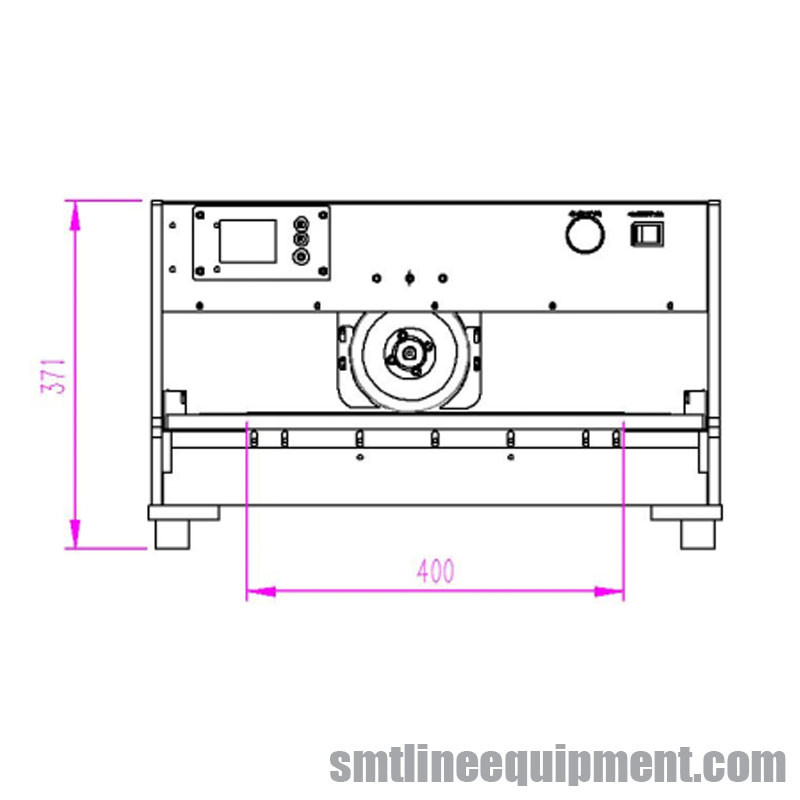

1. ตรวจสอบให้แน่ใจว่าส่วนประกอบบนแผงวงจรไม่ชนกับตัวเครื่องและใบมีดดู รูปภาพ 1 สำหรับขนาดของเครื่องความสูงของส่วนประกอบบนแผงวงจรจะต้องไม่เกินขอบเขตหากส่วนประกอบบนแผงวงจรสัมผัสใบมีด โปรดติดต่อเราเพื่อเตรียมใบมีดล่วงหน้าเพื่อหลีกเลี่ยงการตัดส่วนประกอบ
2. ตามความหนาของแผงวงจร ให้ปรับความสูงของใบมีดบนโดยปรับปุ่ม
ปกเกล้าเจ้าอยู่หัวการบำรุงรักษาเครื่องทุกวัน:
ระหว่างการใช้งานเครื่อง งานบำรุงรักษาค่อนข้างง่ายรักษาเครื่องให้สะอาดอยู่เสมอ และทาจาระบีป้องกันสนิมที่ใบมีดด้านบนและด้านล่างเป็นประจำกำหนดบุคคลที่รับผิดชอบในการดำเนินการและบำรุงรักษา เพื่อให้แน่ใจว่าเครื่องจักรมีความแม่นยำห้ามใช้หรือเก็บในที่ที่มีอุณหภูมิสูงหรือต่ำ (ดูหัวข้อ 3)
แปด.การเปลี่ยนใบมีด:
หลังจากใช้งานเครื่องเป็นเวลานาน หากใบมีดเสียหาย ให้คลายสกรูลูกบิดปรับ (16) เพื่อเอาใบมีดบนเก่าที่เสียหายออกถ้าใบมีดด้านล่างเสียหาย ให้ถอดถาดด้านใน (13) ออก คลายสกรูสี่ตัวที่ใบมีดด้านล่าง เพื่อถอดใบมีดล่างอันเก่าที่เสียหายออก
A. คำแนะนำของแผงควบคุม:
1. สวิตช์ความเร็วสูง / ต่ำเป็นสวิตช์ควบคุมความเร็วรวมถึงความเร็วช้าและเร็วก่อนใช้งาน ให้ตั้งค่าเป็นความเร็วต่ำ และเมื่อผู้ควบคุมมีความชำนาญ ให้ตั้งค่าเป็นความเร็วที่รวดเร็ว เพื่อให้มั่นใจในคุณภาพของเพลต
2. สวิตช์โหมดคือสวิตช์ระบบ รวมถึงการเคลื่อนไหวของเท้าหรือเฉพาะจุดในโหมดของโหมดเดิม ไฟแสดงจะกะพริบและเตือนเมื่อไม่ถึงการเดินทางที่กำหนดไว้ล่วงหน้ายกเลิกการเตือนและทำงานต่อ
3. ปุ่มหยุดฉุกเฉินคือปุ่มหยุดฉุกเฉิน และสามารถใช้เป็นแผงควบคุมได้
4. หลังจากใช้งานอุปกรณ์เสร็จแล้ว ให้วางใบมีดด้านบนกลับไปที่จุดเดิมก่อนตัดไฟเพื่อความปลอดภัย
B. คำแนะนำการใช้งาน:
1. เชื่อมต่อกับแหล่งจ่ายไฟและเริ่มสวิตช์ไฟแสดงสถานะ 0 และ 400/600 กะพริบ กดปุ่มที่ตรงกับไฟกะพริบ ไฟจะติดต่อเนื่องกดสวิตช์ตีนผี ใบมีดด้านบนจะกลับสู่จุดเริ่มต้นและสามารถเคลื่อนที่ได้ระหว่าง 0 - 400/600แตะแป้น 0 หรือแป้น 400/600 เพื่อให้ไฟแสดงกะพริบ และแตะ 100/150200/300.300/450.ปุ่มใดๆ ก็ตามสามารถช่วยให้ไฟสองดวงที่เกี่ยวข้องกันเปิดอยู่ตลอดเวลา จากนั้นใบมีดด้านบนจะเคลื่อนที่ระหว่างไฟทั้งสองดวง และใบมีดด้านบนสามารถเคลื่อนที่ระหว่างจุดใดๆ ที่ 0-400/600 ได้
2. ปรับช่องว่างระหว่างใบมีดบนและล่าง โดยทั่วไประหว่าง 0.1 ถึง 0.2ช่องว่างระหว่างใบมีดตำแหน่งบนและใบมีดตำแหน่งล่างโดยทั่วไปจะเท่ากับความหนาของบอร์ด PC
3. ใบมีดบนและล่างต้องอยู่ในระนาบเดียวกัน และข้อผิดพลาดต้องไม่เกิน 0.1 มม.
4. วิธีการปรับระยะนอกรีต
5. แท่นทำงานสามารถปรับขึ้นหรือลงได้
6. ตั้งค่าการเคลื่อนที่และความเร็วของการตัด และวิธีการตั้งค่าให้เป็นไปตามวิธีการปรับแต่งที่กล่าวถึงข้างต้น
7. เหยียบสวิตช์เหยียบแล้วลองบางครั้งกรณีไม่มีความผิดปกติ สามารถเริ่มงานอย่างเป็นทางการได้
C. การบำรุงรักษาขั้นพื้นฐาน:
1. หลังจากเสร็จสิ้นการทำงาน โปรดปิดแหล่งจ่ายไฟและนำเศษออก
2. ให้ความสนใจกับการป้องกันใบมีดบนและล่าง
3. เมื่อเครื่องหยุดทำงานเป็นเวลานาน โปรดถอดใบมีดบนและล่างออก และเคลือบด้วยน้ำมันเพื่อป้องกันกรุณาเช็ดก่อนใช้.
4. ใส่ใจกับการตรวจสอบการยึดของสกรูทั้งหมด
