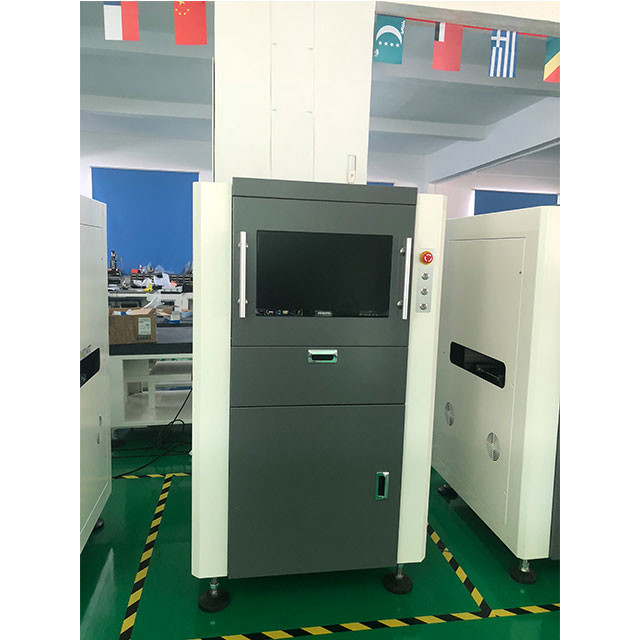

SMT เครื่องตรวจสอบออปติคัล AOI แบบอินไลน์อัตโนมัติ
เครื่องตรวจสอบด้วยแสงอัตโนมัติมีชื่อย่อว่าเครื่อง (AOI)CNSMT ทำงานอย่างต่อเนื่องเพื่อผลิตผลิตภัณฑ์ที่มีประสิทธิภาพมากขึ้นสำหรับผู้บริโภคเพื่อให้พวกเขาสามารถทำงานได้อย่างง่ายดายในเวลาที่น้อยลงเครื่องตรวจสอบด้วยแสงแบบอินไลน์ s810 อัตโนมัติคือการผลิตใหม่ของ CNSMTช่วยให้ผู้บริโภคตรวจสอบข้อผิดพลาดใน PCB ได้โดยอัตโนมัติ
เครื่องนี้สามารถตรวจจับความล้มเหลวได้สองประเภท ประเภทแรกคือความล้มเหลวที่ร้ายแรง เช่น ส่วนประกอบที่ขาดหายไปตรวจพบความล้มเหลวด้านคุณภาพ เช่น ส่วนประกอบที่บิดเบี้ยวนอกจากคุณภาพนี้แล้ว ยังมาพร้อมกับคุณสมบัติต่างๆ ที่ทำให้เครื่องนี้มีความน่าเชื่อถือสูงสำหรับผู้บริโภคในบทความนี้,
เราจะแชร์ข้อมูลที่แท้จริงเกี่ยวกับเครื่องตรวจสอบด้วยแสงแบบอินไลน์อัตโนมัติของ CNSMT ซึ่งจะเป็นประโยชน์สำหรับคุณดังนั้นหากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้ เลื่อนลงมาเพื่ออ่านบทความนี้เพิ่มเติม!
เหตุใดเราจึงต้องใช้เครื่องตรวจสอบด้วยแสงอัตโนมัติ
เหตุใดเราจึงต้องใช้เครื่องนี้เพื่อตรวจสอบแม้ว่าจะต้องใช้วิธีการแบบแมนนวลด้วย?ก่อนที่จะเจาะลึกลงไปในคุณสมบัติของเครื่องเหล่านี้ เรามาพูดคุยกันว่าทำไมเครื่อง AOI จึงมีความสำคัญต่อการใช้งานแม้จะมีการปรับปรุงที่ทำขึ้น แต่แผงวงจรก็มีความซับซ้อนมากขึ้นเมื่อเทียบกับช่วงไม่กี่ปีที่ผ่านมามากกว่าที่เราคิดเนื่องจากความซับซ้อนในวิธีการแบบ manual ของบอร์ดจึงไม่มีตัวเลือกสำหรับวงจรอีกต่อไปเราต้องการวิธีการขั้นสูงเพื่อการนี้
ในการจัดการกับความซับซ้อนของบอร์ด เราใช้เครื่อง AOI เพื่อให้แน่ใจว่าต้นทุนจะถูกเก็บไว้ให้ต่ำที่สุดโดยการตรวจจับข้อบกพร่องตั้งแต่เนิ่นๆ ในสายการผลิตตรวจจับปัญหาและข้อบกพร่องในพื้นที่บัดกรีและการประกอบได้อย่างรวดเร็วเพื่อให้แน่ใจว่ามีการรับรู้และแก้ไขข้อบกพร่องก่อนที่จะสร้างบอร์ดจำนวนมากเกินไปด้วยปัญหาเดียวกัน
คุณสมบัติของ CNSMTs s810 เครื่องตรวจสอบด้วยแสงอัตโนมัติ:
| 分辨率 ความละเอียดของภาพ |
标配15微米/点 (对应FOV:36毫米*30毫米) 15 ไมครอน/จุด (สอดคล้องกับ FOV: 36 มม. * 30 มม.)
|
||||||||
| 光学镜头 เลนส์ออปติคอล | 5.0M像素级远心镜头,景深:8毫米-10毫米 เลนส์ Telecentric ที่ระดับพิกเซล 5.0 M, ระยะชัดลึก: 8 มม. - 10 มม. | ||||||||
|
光源系统 ระบบแหล่งกำเนิดแสง
|
RGB环形多角度LED结构光源 โครงสร้างแหล่งกำเนิดแสง LED แบบวงแหวน RGB หลายมุม |
||||||||
| 光源控制系统 ระบบควบคุมแสง | 数字式恒流控制器 ตัวควบคุมกระแสคงที่แบบดิจิตอล | ||||||||
| 软件识别系统 ระบบจดจำซอฟต์แวร์ | 检测算法 อัลกอริธึมการตรวจจับ | 模版匹配 การจับคู่เทมเพลต | 搜索窗口内,自动搜索与预先采样的彩色模版最为相似的图像,并计算出相似度的百分比 ภายใน Windows การค้นหา การค้นหาอัตโนมัติและการสุ่มตัวอย่างของเทมเพลตสีจะเป็นภาพที่ใกล้เคียงที่สุดล่วงหน้า และคำนวณเปอร์เซ็นต์ของ ความเหมือน | ||||||
| 智能侦测การตรวจจับอัจฉริยะ | 软件智能学习模版并输出数值,无需人工干预ซอฟต์แวร์เทมเพลตการเรียนรู้อัจฉริยะและค่าเอาต์พุตโดยปราศจากการแทรกแซงของมนุษย์ | ||||||||
| 圆侦测 การตรวจจับวงกลม | 自动搜索圆,定位,并计算出圆的半径 ค้นหาวงกลมอัตโนมัติ วางตำแหน่งและคำนวณรัศมีของวงกลม | ||||||||
| 极性检测 การตรวจจับขั้ว | 根据定位的元件图像,检测元件是否极性反ตามตำแหน่งของภาพส่วนประกอบ การตรวจจับองค์ประกอบเป็นแบบย้อนกลับ | ||||||||
| 桥连检测 การตรวจจับสะพาน | 通过亮度是否贯穿窗口来判断元件不良 ผ่านความสว่างจะถูกตัดสินผ่านองค์ประกอบของหน้าต่าง | ||||||||
| 亮度平均值 ความสว่างเฉลี่ย | 计算窗口内平均亮度 ความสว่างเฉลี่ยของหน้าต่าง | ||||||||
| 亮度最大值 ความสว่างสูงสุด | 搜索窗口内的亮度平均值最大的设定区域,并输出平均值 ใหญ่ที่สุดกำหนดความสว่างของพื้นที่เฉลี่ยภายในหน้าต่างการค้นหาและค่าเฉลี่ยของผลลัพธ์ | ||||||||
| 亮度最小值 ความสว่างขั้นต่ำ | 搜索窗口内的亮度平均值最小的设定区域,并输出平均值 ตั้งค่าความสว่างของพื้นที่ต่ำสุดเฉลี่ยภายใน Windows การค้นหาและค่ากลางของผลลัพธ์ | ||||||||
| 亮度抽取 สุ่มตัวอย่างความสว่าง | 抽取窗口内的亮度,并设定百分比 แยกความสว่างของหน้าต่าง และตั้งค่าเปอร์เซ็นต์ | ||||||||
| 亮度范围 ช่วงความสว่าง | 搜索窗口内的亮度范围值的设定区域,并输出值 ช่วงของค่าความสว่างภายในพื้นที่ค้นหาการตั้งค่า Windows และค่าผลลัพธ์ | ||||||||
| 相对偏移 ชดเชยญาติ | 输出元件偏移的X/Y的数值 ส่วนประกอบเอาต์พุต ค่าของ X/Y offset | ||||||||
| 字符识别 การจดจำตัวละคร | 自动识别元件本身上的字母及数字 การระบุอัตโนมัติ ตัวอักษรและตัวเลขบนองค์ประกอบเอง | ||||||||
| 两端角度侦测 การตรวจจับจุดสิ้นสุดสองจุด | 智能追踪元件两端电极并且计算出角度 ส่วนประกอบการติดตามอัจฉริยะที่ปลายทั้งสองของอิเล็กโทรดและคำนวณมุม | ||||||||
| 整版侦测การตรวจจับทั้งหมด | 区域性的进行整版侦测,检测PCB的异物 ภูมิภาคสำหรับการตรวจจับทั้งหมด,การตรวจจับร่างกายต่างประเทศของ PCB | ||||||||
| 条形码识别 รหัสบาร์โค้ด | 智能识别一维,二维条形码 รหัสอัจฉริยะบาร์โค้ดหนึ่งมิติสองมิติ | ||||||||
|
像处理速度 ความเร็วในการประมวลผลภาพ
|
FOV处理速度 ความเร็วในการประมวลผล FOV
|
<170毫秒 <170ms |
|||||||
| 运动速度 ความเร็วในการเคลื่อนที่ |
最大800毫秒 สูงสุด:800mm/s |
||||||||
| 检测速度 ความเร็วในการตรวจจับ |
3500平方毫米/秒 3500mm2/s
|
||||||||
|
特点 ลักษณะ |
IPE คือ Image Processing Expression 的缩写,允许用户使用简单的表达式自定义图像源,配合不同的算法可以组合出不同的效果,可以极大的提高检出率和减低误报率.Qubit AOI 系统中图像源可以理解像素的点阵集合,每个像素由 1 到4个通道的数据表示,IPE 表达式可以对图像源中的每个像素做独立计算,生成新的图像.可检测板上任意位置多件 ตัวย่อของ IPE คือ Image Processing Expression ที่อนุญาตให้ผู้ใช้ใช้แหล่งที่มาของรูปภาพแบบกำหนดเองของ Expression อย่างง่าย โดยใช้อัลกอริธึมต่างๆ รวมกันจากเอฟเฟกต์ที่แตกต่างกัน สามารถเพิ่มอัตราการตรวจจับได้อย่างมาก และลดอัตราการเกิดผลบวกลวงระบบ Qubit AOI ในแหล่งที่มาของภาพสามารถเข้าใจพิกเซลของตาข่าย ข้อมูลแต่ละพิกเซลตั้งแต่ 1 ถึง 4 ช่อง นิพจน์ IPE ดังกล่าวสามารถคำนวณแต่ละพิกเซลในแหล่งที่มาของภาพได้อย่างอิสระ สร้างภาพใหม่สามารถตรวจจับได้มากกว่าที่ใดๆ บนจาน | ||||||||
|
操作 ปฏิบัติการ
|
图形式离线编程及调试,精确自动定位微米,制程快捷,支持远程式离线调试,不影响设备正常测试 ฟิกเกอร์สร้างโปรแกรมออฟไลน์และดีบัก, ไมครอนกำหนดตำแหน่งอัตโนมัติที่แม่นยำ, กระบวนการที่รวดเร็ว, รองรับการดีบักแบบออฟไลน์จากระยะไกล, ไม่ส่งผลกระทบ อุปกรณ์ทดสอบปกติ
|
||||||||
| เครื่องหมาย | 点数 การนับคะแนน | 可选择2个常用的Mark点或多个Mark点 ตัวเลือกของ Mark ที่ใช้กันทั่วไปสองคะแนนหรือมากกว่า Mark | |||||||
|
检测内容 ทดสอบเนื้อหา
|
锡膏印刷การพิมพ์วางประสาน
|
偏斜,无锡,少锡,多锡,断路,污染,桥接 การโก่งตัว, อู๋ซี, ดีบุกน้อย, ดีบุกมากขึ้น, แตก, การปนเปื้อน, สะพาน
|
|||||||
| 贴片ปาสเตอร์ |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,污染,桥接,IC弯脚 任一位置多件ชิ้นส่วนที่ขาดหายไป, ออฟเซ็ต, การเอียง, การแข็งตัว, ขาตั้งด้านข้าง, เลี้ยว, ขั้วย้อนกลับ, ความผิดปกติ, ความเสียหาย, การปนเปื้อน, สะพาน, IC clubfoot มากกว่าที่ใดก็ได้
|
||||||||
| 回流焊后 หลังจากการบัดกรีแบบรีโฟลว์ |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,污染,桥接,无锡,少锡,多锡,假焊,锡球,IC弯脚,任一位置多件 ชิ้นส่วนที่ขาดหายไป, ออฟเซ็ต, เบ้, การสร้าง, ขาตั้งด้านข้าง, ชิ้นส่วนที่หมุนได้, ขั้วย้อนกลับ, ความผิดปกติ, ความเสียหาย, การปนเปื้อน, สะพาน, อู่ซี, ดีบุกน้อย, ดีบุก, การเชื่อมเท็จ, ลูกประสาน, เท้างอ IC มากกว่าที่ใด ๆ สถานที่
|
||||||||
| 波峰焊后 หลังจากการบัดกรีด้วยคลื่น | 插入针,无锡,少锡,多锡,假焊,锡珠,锡洞,短路,任一位置多件 ใส่เข็ม, อู๋ซี, ดีบุกน้อย, ดีบุก, การเชื่อมเท็จ, ลูกประสาน, รูบัดกรี, ไฟฟ้าลัดวงจร, มากกว่าที่ใด | ||||||||
| 红胶板 แผ่นยางสีแดง | 缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,益胶,任一位置多件 ชิ้นส่วนที่ขาดหายไป, ออฟเซ็ต, เบ้, การแข็งตัว, ขาตั้งด้านข้าง, เลี้ยว, ขั้วย้อนกลับ ,ผิด,เสียหาย,กาวดียิ่งกว่าที่ใด | ||||||||
| 机械系统ระบบเครื่องกล |
防静电措施 มาตรการป้องกันไฟฟ้าสถิตย์ |
,配防静电环 ซ็อกเก็ตป้องกันไฟฟ้าสถิตย์, แหวนป้องกันไฟฟ้าสถิตย์ |
|||||||
| PCB尺寸 ขนาด PCB |
50×50毫米~500×325毫米 50 * 50 มม. ~ 500 * 325 มม. (ตามคำขอของลูกค้าขนาดที่ใหญ่กว่า) |
||||||||
|
PCB厚度 ความหนาของ PCB |
0.3毫米~6毫米 0.3 มม. ถึง 6 มม. |
||||||||
|
PCB翘曲度 องศาวิปริต PCB |
≤6毫米(有夹具辅助矫正变形)可消除PCB变形影响(特殊要求可定制) ≤6 มม. หรือน้อยกว่า (การเสริมการแก้ไขการเสียรูปของฟิกซ์เจอร์) สามารถขจัดเอฟเฟกต์การเปลี่ยนรูป PCB (ข้อกำหนดพิเศษสามารถกำหนดเองได้)
|
||||||||
|
零件高度 ความสูงของส่วนประกอบ |
上净高≤30mm 下净高≤20mm (特殊要求可订制) ด้านบน≤30มม. ด้านล่าง≤20มม. |
||||||||
| 最小零件 ชิ้นส่วนที่เล็กที่สุด |
0201元件,0.2毫米间距及以上IC ส่วนประกอบ 0201 ระยะห่างชิป 0.3 มม. ขึ้นไป |
||||||||
|
X,Y平台 X, Y แพลตฟอร์ม |
驱动设备 อุปกรณ์ขับเคลื่อน |
交流伺服电机系统 ระบบเซอร์โวมอเตอร์ | |||||||
|
定位精确 การวางตำแหน่งที่แม่นยำ |
≤8微米 ≤8um |
||||||||
| 控制系统ระบบควบคุม | 操作系统 ระบบปฏิบัติการ | Windows 10 | |||||||
|
电脑主机 คอมพิวเตอร์เมนเฟรม |
I7 CPU,8G GPU显卡,16G 内存,500G固态硬盘,1TB机械硬盘
|
||||||||
| 显示器 แสดงผล | จอไวด์สกรีน LCD 22英寸液晶宽屏显示器 22 นิ้ว | ||||||||
| 其它参数 พารามิเตอร์อื่นๆ | 机械外形尺寸มิติเครื่องกล |
90厘米×95厘米×160厘米 90ซม.×95ซม.×160ซม. |
|||||||
| 重量 น้ำหนัก |
约500公斤 500กก. |
||||||||
| 电源 แหล่งจ่ายไฟ |
交流220伏特±10%,频率50/60Hz,额定功率1000W AC220V±10%, เฟสเดียว 50/60HZ, การใช้พลังงาน 1000W |
||||||||
กล้องคุณภาพสูง:
กล้องนำเข้าคุณภาพสูง 5 ล้านพิกเซลใช้ในเครื่อง s810 AOIกล้องนี้จับข้อบกพร่องและปัญหาภายในส่วนประกอบ PCB ด้วยความเร็วสูงกล้องควรมีคุณภาพดีในการจับภาพและให้ผลลัพธ์คุณภาพสูงวางกล้องไว้ใกล้กับ PCB เป้าหมายและต้องใช้ระบบไฟส่องสว่างที่ดี
เลนส์ที่ทนทาน:
เลนส์เทโลเซนทรัลสำหรับอุตสาหกรรมระดับสูงกำลังถูกใช้ในการตรวจสอบออปติคัลอัตโนมัติ s810ซึ่งจะช่วยให้ดำเนินการตรวจสอบได้อย่างง่ายดายและช่วยเอาชนะความท้าทายที่ยากลำบากเลนส์เหล่านี้ได้รับการออกแบบให้มีกำลังขยายคงที่โดยไม่คำนึงถึงระยะห่างของวัตถุความลึกของเลนส์นี้ที่ใช้กับเครื่องตรวจสอบ AOI s820 อยู่ที่ประมาณ 5 มม.สามารถเลือกความต้องการพิเศษได้โดยใช้เลนส์ที่มีระยะชัดลึกสูง
แหล่งกำเนิดแสง:
มีแหล่งกำเนิดแสงสามแบบในเครื่องตรวจสอบด้วยแสงอัตโนมัติของ CNSMTสีของไฟเหล่านี้คือสีแดง สีเขียว และสีน้ำเงินไฟเหล่านี้ปรากฏเป็นวงแหวนนอกจากนี้ยังมีแหล่งกำเนิดแสง LED โคแอกเซียลสีขาวอีกด้วยระบบแสงช่วยปรับปรุงภาพที่มีอยู่ และช่วยให้สามารถเน้นจุดบกพร่องได้ง่ายขึ้น
การทดสอบส่วนต่างๆ ของผลิตภัณฑ์:
เครื่อง AOI ใช้ในการทดสอบและวิเคราะห์ส่วนต่างๆ ของ PCBกลไกการทดสอบคุณภาพสูงช่วยให้มั่นใจในคุณภาพนอกจากนี้ยังตรวจจับปัญหาต่างๆ เช่น ชิ้นส่วนที่หายไป หลุมฝังศพ ขาตั้งข้าง และอื่นๆนอกจากนี้ยังตรวจจับข้อบกพร่องในข้อต่อประสานและการตรวจสอบการบัดกรีด้วยคลื่นความเร็วในการประมวลผลภาพอยู่ที่ประมาณ <240 มิลลิวินาที (15um)มันทำหน้าที่นี้ด้วยความแม่นยำและความเสถียรสูง
คอมพิวเตอร์ระบบโอน PCB:
จากล่างขึ้นบนได้รับการแก้ไขและช่วยให้สามารถดัดแผ่นขนาดใหญ่ได้สามารถใช้ฟังก์ชันปลอกนิ้วเพื่อแก้ไขการโค้งงอของเพลตขนาดใหญ่ได้ช่วยให้เข้าและออกจากจานอัตโนมัติผู้บริโภคสามารถปรับความกว้างของระบบได้อัตโนมัติตามต้องการนอกจากนี้ยังมีปุ่มในเครื่องที่เราสามารถเปลี่ยนตำแหน่งของเพลตได้
แพลตฟอร์ม XY:
แพลตฟอร์ม XY ยังมีอยู่ในเครื่อง AOI ซึ่งใช้การคำนวณแบบเวกเตอร์กล้องสามารถเคลื่อนที่ได้ทั้งในทิศทาง X และ Y เพื่อทำหน้าที่ตรวจจับข้อบกพร่องPCB กำลังได้รับการแก้ไขสำหรับการตรวจสอบมันเคลื่อนที่ด้วยความเร็ว 500 มม./วินาทีและความแม่นยำของตำแหน่งอยู่ที่ประมาณ <10um
ระบบซอฟต์แวร์:
ระบบปฏิบัติการซอฟต์แวร์ที่ใช้สำหรับเครื่อง AOI คือ Microsoft Windows 7 ระบบปฏิบัติการนี้มีความน่าเชื่อถือสูงและช่วยให้ทำงานได้อย่างรวดเร็วและแม่นยำยิ่งขึ้นซอฟต์แวร์ระบบนี้สามารถใช้งานได้ง่ายโดยผู้ใช้ทุกคน เนื่องจากมีส่วนต่อประสานกราฟิกกับผู้ใช้
ระบบปฏิบัติการของเครื่องเป็นแพลตฟอร์มที่ยอดเยี่ยมสำหรับผู้ใช้ผู้ใช้สามารถดำเนินการทั้งหมดได้อย่างง่ายดายโดยคลิกที่ส่วนประกอบกราฟิกนอกจากนี้ OS นี้มีความยืดหยุ่นและปลอดภัย
ใช้งานง่าย:
เครื่องตรวจสอบแบบอินไลน์อัตโนมัตินี้ใช้งานและใช้งานง่ายมากเกือบทุกคนสามารถเข้าใจได้ง่าย เนื่องจากระบบแป้นพิมพ์มีทั้งเวอร์ชันภาษาจีนและภาษาอังกฤษนอกจากนี้ยังให้การสนับสนุนการเขียนโปรแกรมออฟไลน์และการดีบัก
การควบคุมหลายเครื่อง:
คุณลักษณะที่ยอดเยี่ยมอีกประการหนึ่งของเครื่องตรวจสอบด้วยแสงอัตโนมัติคือสามารถจัดการกับหน้าจอแสดงค่าน้ำหนักรุ่นเดียวกันได้หลายเครื่องผ่านการควบคุมขั้วต่อมันยังประกอบด้วยฟังก์ชั่นเครือข่ายสามารถเชื่อมต่อกับขั้ว NG ได้นอกจากนี้ยังสามารถตรวจสอบและซ่อมแซมข้อผิดพลาดในการประกอบ PCB ที่สถานีซ่อมได้อีกด้วย
ปัจจัยสำคัญที่ส่งผลต่อต้นทุนของเครื่องตรวจสอบด้วยแสงอัตโนมัติ:
ในส่วนนี้ เราจะรายงานปัจจัยที่เป็นสาเหตุที่แท้จริงของต้นทุนของเครื่องจักรเหล่านี้นอกจากนี้ เราจะแจ้งให้คุณทราบถึงสิ่งที่คุณควรทราบก่อนซื้อเครื่องนี้
ต้นทุนฮาร์ดแวร์และซอฟต์แวร์:
ซอฟต์แวร์ของเครื่องตรวจสอบด้วยแสงอัตโนมัติประกอบด้วยระบบปฏิบัติการและซอฟต์แวร์ที่ใช้สำหรับกระบวนการตรวจสอบฮาร์ดแวร์ของระบบ AOI ประกอบด้วยระบบการจดจำ ระบบกลไก ระบบควบคุม และอื่นๆตัวเลือกต่างๆ ของฮาร์ดแวร์และซอฟต์แวร์อาจส่งผลต่อราคาเครื่องตรวจสอบด้วยแสงอัตโนมัติ
ต้นทุนในบริการที่กำหนดเอง:
หลังจากซื้อเครื่องตรวจสอบด้วยแสงอัตโนมัติแล้ว บางครั้งลูกค้าสามารถขอบริการเพิ่มเติมได้สามารถขอบริการต่างๆ เช่น ขยายระยะเวลาการรับประกันเป็น 3 ปี ขึ้นไป หรืออบรมการใช้งานเครื่องดังนั้น สำหรับบริการพิเศษเหล่านี้ คุณจะต้องจ่ายค่าใช้จ่ายเพิ่มเติมนอกเหนือจากราคาจริงของเครื่อง
อัตรากำไร:
AOI รุ่นต่างๆ มีอัตรากำไรที่แตกต่างกันสำหรับผู้ผลิตกำไรเป็นสิ่งสำคัญที่สุดสำหรับแต่ละบริษัทโมเดลใหม่ โมเดลขั้นสูง และโมเดลแบบกำหนดเองส่วนใหญ่มักจะทำกำไรได้มากกว่าในขณะที่รุ่นเก่าและรุ่นมาตรฐานมีกำไรต่ำ
สิ่งที่ควรทราบเมื่อซื้อเครื่องนี้ - คู่มือผู้ใช้ฉบับสมบูรณ์:
เครื่องตรวจสอบด้วยแสงอัตโนมัติมีความสำคัญมากสำหรับอุตสาหกรรมการผลิตอิเล็กทรอนิกส์เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ดังนั้นการเลือกเครื่อง AOI ที่ดีที่สุดและเชื่อถือได้สูงจากแบรนด์ต่างๆ มากมายจึงกลายเป็นประเด็นสำคัญสำหรับผู้ปฏิบัติงานด้านการผลิตอิเล็กทรอนิกส์
ในส่วนนี้ เราจะแบ่งปันข้อมูลบางอย่างเกี่ยวกับการซื้อเครื่องนี้นอกจากนี้ เราจะแจ้งให้คุณทราบถึงสิ่งที่ควรทราบเมื่อซื้อผลิตภัณฑ์นี้เพื่อไม่ให้เป็นการเสียเวลา มาเริ่มกันเลย!
องค์ประกอบของ AOI:
สิ่งสำคัญคือต้องเข้าใจโครงสร้างพื้นฐานและองค์ประกอบของเครื่องตรวจสอบด้วยแสงอัตโนมัติก่อนซื้อAOI ประกอบด้วยระบบประเภทต่างๆ ซึ่งรวมถึงระบบวิชันซิสเต็ม ระบบซอฟต์แวร์ ระบบกลไก และระบบปฏิบัติการสิ่งเหล่านี้เป็นส่วนประกอบหลักของเครื่องตรวจสอบด้วยแสงแบบอินไลน์อัตโนมัติตรวจสอบส่วนประกอบเหล่านี้เสมอก่อนซื้อผลิตภัณฑ์นี้
การเลือกระบบการมองเห็นของ AOI:
สิ่งอื่นที่คุณต้องพิจารณาคือการเลือกระบบการมองเห็นระบบการมองเห็นของ AOI ประกอบด้วยกล้องและแหล่งกำเนิดแสง
แต่ความสามารถในการทำซ้ำภาพของกล้องสแกนเส้นนั้นไม่ดีและปรับมุมได้ยากดังนั้นตัวเลือกที่ดีที่สุดของกล้องคือกล้องสแกนพื้นที่กล้องสแกนพื้นที่แบ่งออกเป็นสองประเภท (1) กล้องแอนะล็อก (2) กล้องดิจิตอล
กล้องอะนาล็อกมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตกล้องดิจิตอลมีความสำคัญอย่างยิ่ง และมีข้อได้เปรียบในการทำซ้ำภาพได้ดี ซึ่งสะดวกสำหรับซอฟต์แวร์ในการวิเคราะห์และประมวลผลภาพมันมีราคาแพงมากโดยไม่คำนึงถึงข้อดีของมัน
ทางเลือกของมอเตอร์:
มอเตอร์ที่ใช้โดยเครื่อง AOI ได้แก่ ลิเนียร์ มอเตอร์เซอร์โว และสเต็ปปิ้งมอเตอร์มอเตอร์ที่ใช้กันมากที่สุดโดยผู้ผลิตคือเซอร์โวและสเต็ปปิ้งมอเตอร์ความแม่นยำของลิเนียร์มอเตอร์สูงมาก
หลังจากลิเนียร์มอเตอร์เซอร์โวมอเตอร์มีความแม่นยำสูงแต่ถ้าพูดถึงสเต็ปปิ้งมอเตอร์ พวกมันมีความแม่นยำสูงมากเมื่อเทียบกับมอเตอร์อีกสองตัวการเลือกมอเตอร์ควรเป็นไปตามวิธีการประหยัดต้นทุนดังนั้น หากคุณไม่ต้องการประนีประนอมกับความแม่นยำ แต่คุณมีงบประมาณจำกัด ก็เลือกใช้เซอร์โวมอเตอร์
ซอฟต์แวร์:
สภาพแวดล้อมซอฟต์แวร์มีความสำคัญมากสำหรับโปรแกรมของ AOI ในการควบคุมก่อนซื้อเครื่อง สิ่งสำคัญคือต้องรู้ว่าซอฟต์แวร์พัฒนาขึ้นในภาษาการเขียนโปรแกรมใดจากประสบการณ์การทำงานจริง ซอฟต์แวร์ที่พัฒนาในภาษา C++ มีความเสถียรและเชื่อถือได้สูงC++ อยู่ใกล้กับเครื่องมากและประมวลผลได้อย่างรวดเร็วดังนั้น การเลือกใช้ระบบปฏิบัติการ Windows จะเป็นทางเลือกที่ดีเพราะได้รับการพัฒนาใน C/C++
บทสรุป:
เครื่องตรวจสอบด้วยแสงอัตโนมัติ CNSMT ตรวจพบข้อผิดพลาดและปัญหาใน PCB อย่างรวดเร็วได้แทนที่การใช้วิธีการแบบแมนนวล และตอนนี้ผู้ผลิตทั้งหมดกำลังใช้วิธีอัตโนมัติสำหรับส่วนประกอบที่ซับซ้อน
ไม่ต้องสงสัยเลยว่าวิธีการแบบแมนนวลนั้นดี แต่เนื่องจากความซับซ้อนที่เพิ่มขึ้นในชุด PCB วิธีการแบบแมนนวลจึงไม่ใช่ตัวเลือกที่ดีกว่าอีกต่อไปเครื่อง CNSMT AOI มาพร้อมกับคุณสมบัติต่างๆ มากมาย ซึ่งรวมถึงกล้องที่นำเข้ามาอย่างดี แพลตฟอร์ม xy และอื่นๆ
มีแหล่งกำเนิดแสงที่ประกอบด้วยไฟสีต่างๆ สามสีที่มีลักษณะเป็นวงแหวนใช้งานง่ายมาก เนื่องจากระบบแป้นพิมพ์มีให้เลือกสองภาษาดังนั้น หากคุณต้องการนำนวัตกรรมมาสู่ธุรกิจของคุณ การเลือกใช้ผลิตภัณฑ์นี้จะเป็นทางเลือกที่ดีสำหรับคุณ
คำถามที่พบบ่อย:
เครื่องตรวจสอบด้วยแสงอัตโนมัติคืออะไร?
เครื่องตรวจสอบด้วยแสงอัตโนมัติซึ่งมีชื่อย่อว่า AOI ใช้เพื่อตรวจจับข้อผิดพลาดและข้อบกพร่องจาก PCB อย่างมีประสิทธิภาพและแม่นยำอย่างยิ่งเป็นการแทนที่การตรวจสอบด้วยตนเองที่คุณต้องนั่งในที่และต้องตรวจสอบแต่ละส่วนของบอร์ดทีละส่วนด้วยการประดิษฐ์เครื่องตรวจสอบด้วยแสงอัตโนมัติ ผู้ผลิตจึงทำงานได้ง่ายขึ้น
ทำไมเราจึงควรใช้เครื่อง AOI?
ตลาดกำลังผลิตผลิตภัณฑ์ที่มีความซับซ้อนสูงในการจัดการและตรวจสอบยากวิธีการแบบแมนนวลไม่สามารถใช้ได้สำหรับผลิตภัณฑ์ที่ซับซ้อนประเภทนี้นั่นเป็นเหตุผลที่เราต้องใช้วิธี AOI ที่ตรวจจับข้อผิดพลาดได้เร็วขึ้น
เราจะสั่งซื้อจากบริษัทของคุณได้อย่างไร?
เป็นเรื่องง่ายมากและค่อนข้างง่ายในการสั่งซื้อจากบริษัทของเราคุณเพียงแค่ต้องทำตามขั้นตอนต่อไปนี้:
