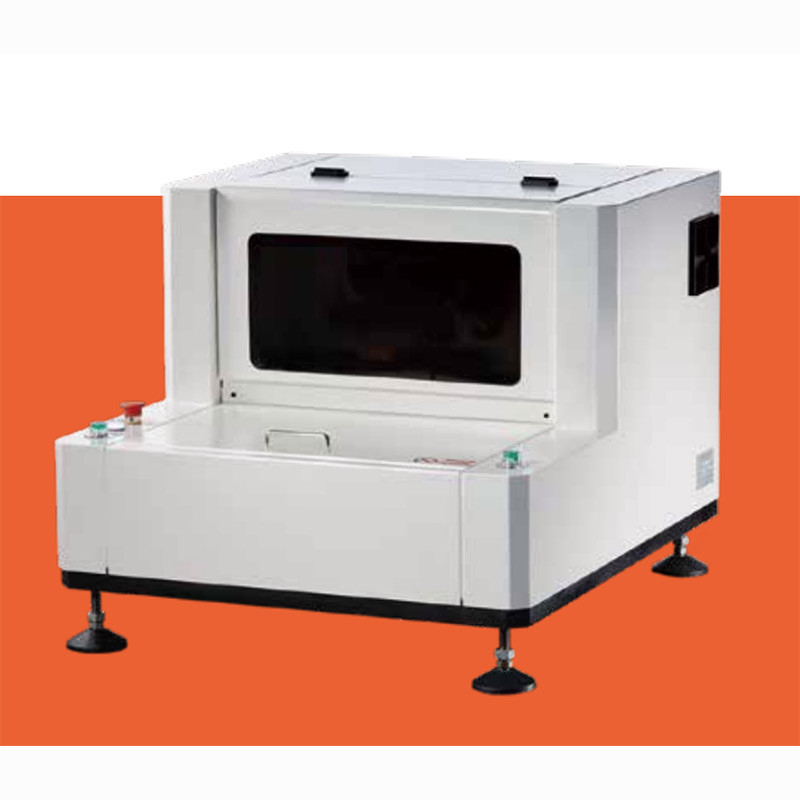

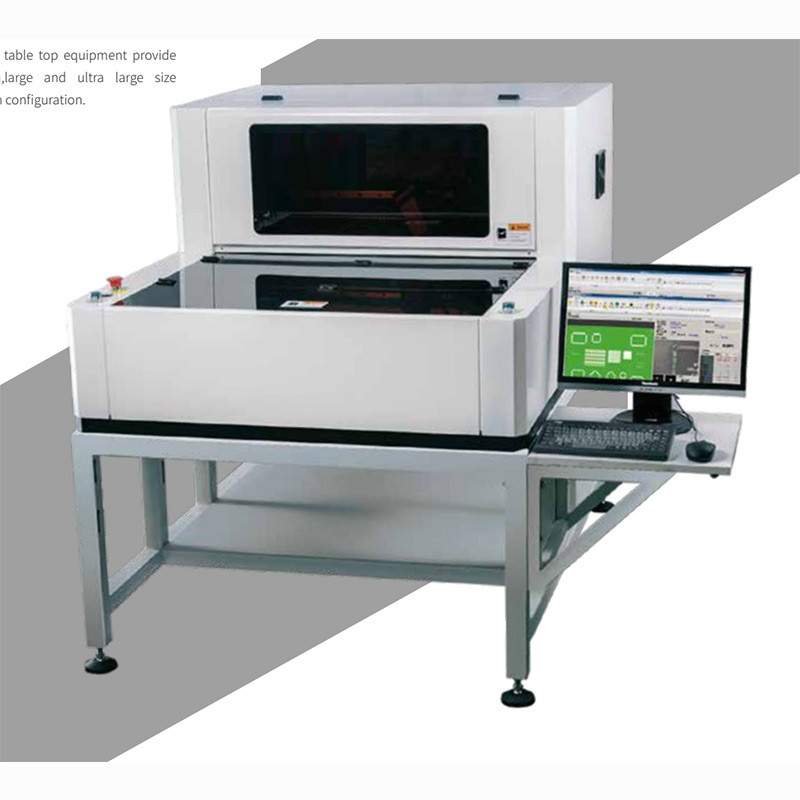

SPI อัตโนมัติแบบออฟไลน์, เครื่องตรวจสอบการวางบัดกรีบนเดสก์ท็อป
นี่คือระบบตรวจสอบการวางบัดกรีแบบออฟไลน์ที่ประหยัดและมีคุณภาพสูง เพื่อตอบสนองโรงงาน SMT ขนาดกลางหรือขนาดเล็ก เราได้พัฒนาเครื่อง SPI ประเภทนี้ในตลาด
SPI แบบออฟไลน์นี้ราคาถูกกว่าแบบอินไลน์มาก คุณเพียงแค่ต้องการต้นทุนที่น้อยลงเท่านั้นที่จะได้รับเครื่องตรวจสอบการวางประสานอัตโนมัติสำหรับสายการประกอบ SMT ของคุณ
ข้อกำหนด SPI ของเดสก์ท็อป:
| พารามิเตอร์ | ||||
| แบบอย่าง | CN-OS100 | CN-OS200 | CN-OS300 | |
| หลักการวัด | 3DwhitelihtPSLMPMP (การปรับแสงเชิงพื้นที่ที่ตั้งโปรแกรมได้, การวัดเฟส Pro fl ometry) | |||
| การวัด | (ปริมาตร พื้นที่ ความสูง ออฟเซ็ต XY รูปร่าง) | |||
| การตรวจจับประเภทที่ไม่มีประสิทธิภาพ | (ไม่มีการพิมพ์, ดีบุกไม่เพียงพอ, ดีบุกมากเกินไป, เชื่อม, ออฟเซ็ต, รูปร่าง ma, การปนเปื้อนบนพื้นผิว) | |||
| 相机像素พิกเซลกล้อง | 1.3M | 5M | 5M | |
| 镜头解析度ความละเอียดของเลนส์ | 20um/18um | 16um (ตัวเลือก 13umas) | 16um (ตัวเลือก 13umas) | |
| 可测最小元件 | 402 | 0201(01005as ตัวเลือก) | 0201(01005as ตัวเลือก) | |
| 视野尺寸ขนาด FOV | 26*20mm | 30*30mm 30*30mm |
||
| 高度ความแม่นยำสูง | 0.37um | |||
| XY精度ความแม่นยำ | (ทิศทาง XY) :15um ทิศทาง XY) :10um | |||
| 重复精度ความสามารถซ้ำ | (ปริมาตร:<ลัม ( 4 ซิกมา) ； พื้นที่: <1%(4 ซิกมา) | |||
| 检测重复性เกจR&R | <10% | |||
| 检测速度ตรวจสอบความเร็ว | 1.5วินาที/FOV | 0.5 วินาที/FOV | ||
| 检测头数量จำนวนหัวหน้าตรวจสอบ | หัวเดียว หัวเดียว (Twin-Heads ตามคำแนะนำด้านบน) |
|||
| 基准点检测时间เวลาการตรวจจับจุดทำเครื่องหมาย | 0.5 วินาที/ชิ้น | |||
| 最大检测高度Maximun Me au ring ส่วนสูง 弯曲PCB最大测量高度 |
±350um ±550um |
|||
| แม็กซ์ การวัดความสูงสูงสุดของ PCB Warp | ±2mm | ±5mm | ||
| 最小焊盘间距ระยะห่างแผ่นขั้นต่ำ | 150um (padheightof150umas อ้างอิง) | |||
| 最小测量大小ขนาดที่เล็กที่สุด | 长方形(สี่เหลี่ยมผืนผ้า) :150um； 圆形(รอบ) :200um | |||
| 最大PCB载板尺寸ขนาด PCB โหลดสูงสุด | X350xY250mm X460xY350mm X700xY600mm | |||
| 定动轨设置การตั้งค่าวงโคจรคงที่หรือยืดหยุ่น | 左定轨วงโคจรซ้าย | 前定轨โคจรหน้า | 前定轨โคจรหน้า | |
| 工程统计数据สถิติวิศวกรรม | ฮิสโตแกรม； แผนภูมิ X bar-R； แผนภูมิ X bar-S； CP&CPK； % Gage Re part ความสามารถ Data； SPI รายวัน/รายสัปดาห์/รายเดือนรายงาน | |||
| Gerber和CAD导入Gerber&CAD Data lm port | 支持Gerber格式(274x, 274d) รองรับรูปแบบ Gerber； 人工Teach模式manual Teach model； CAD X/Y, หมายเลขชิ้นส่วน, ประเภทแพ็คเกจ等导入(CAD X/Y, หมายเลขชิ้นส่วน, ประเภทแพ็คเกจ) |
|||
| 操作系统支持รองรับระบบปฏิบัติการ | Windows 7 Professional (32位32บิต) | |||
| 设备规格ขนาดและน้ำหนักอุปกรณ์ | 630x480x540mm；75KG | 810x930x530mm；125KG | 1500x1100x600mm；345KG | |
| 选配件ตัวเลือก | ||||
| บาร์โค้ด 1D/2D扫描枪； UPS不间断电源； 工作台(除CN-OS300外) | ||||
| เครื่องสแกนบาร์โค้ด 1D/2D; UPS จ่ายไฟต่อเนื่อง; เวิร์กสเตชัน (ยกเว้น CN-OS300) | ||||
ขน"
เทคโนโลยีการวัดโปรไฟล์การมอดูเลต PMP
การใช้เทคโนโลยีการวัดการปรับโปรไฟล์เฟส (PMP) ขั้นสูง) ความละเอียดระดับสีเทา 8 บิต เข้าถึงความละเอียดในการตรวจจับ 0.37 ไมครอนทำการวัดแบบ 3D และ 2D ที่มีความแม่นยำสูงของการพิมพ์แบบบัดกรี
การตรวจสอบทั้งกระดาน
การตรวจสอบบอร์ดทั้งหมดโดยอัตโนมัติและความสามารถในการวัดด้วยตนเองตรวจจับปริมาตร พื้นที่ ความสูง ตำแหน่ง XY ของเพสต์บัดกรีทั้งหมดที่ต้องตรวจจับโดยอัตโนมัติ และตรวจสอบข้อบกพร่องของกระบวนการโดยอัตโนมัติ เช่น การพิมพ์ที่ขาดหายไป ดีบุกน้อยลง ดีบุกมากขึ้น เชื่อมประสาน ออฟเซ็ต รูปร่างไม่ดี ฯลฯ การนำเข้าโดยตรงรองรับ Gerber รูปแบบ (274x, 274d) โหมดการสอนด้วยตนเอง
1. ให้ความแม่นยำในการตรวจจับและความน่าเชื่อถือในการตรวจจับ
2. ความถูกต้องของความสูง: ±1um (เครื่องมือสอบเทียบ)
3. ความสามารถในการทำซ้ำได้: ความสูงน้อยกว่า 1um (4 σ) (เครื่องมือสอบเทียบ)
4. ระดับเสียงน้อยกว่า 1% (5 σ) (เครื่องมือสอบเทียบ)
5. เทคโนโลยีการสะท้อนแสงแบบซิงโครนัส (DL) ช่วยแก้ปัญหาเงาโครงสร้างและการรบกวนจุดสว่างของการวางประสานอย่างสมบูรณ์
6. ใช้กล้องดิจิตอลอุตสาหกรรมที่มีความแม่นยำสูง 1.3 ล้านพิกเซลและเลนส์อุตสาหกรรมพิเศษที่มีความแม่นยำสูง
7. โครงอลูมิเนียมหล่อแบบบูรณาการและฐานหินอ่อนช่วยให้มั่นใจถึงเสถียรภาพของโครงสร้างทางกล
8. เซอร์โวมอเตอร์ที่แม่นยำและบอลสกรูและรางนำทางช่วยให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งทางกลของอุปกรณ์
9. การนำเข้าไฟล์ Gerber และการสอนด้วยตนเองตรงตามข้อกำหนดของผู้ใช้ทั้งหมด
10. การเขียนโปรแกรมห้านาทีและการทำงานเพียงปุ่มเดียวทำให้การทำงานของผู้ใช้ง่ายขึ้น
11. ฟังก์ชั่นการตรวจสอบแบบไดนามิกที่ใช้งานง่ายเพื่อตรวจสอบการตรวจจับแบบเรียลไทม์และสถานะอุปกรณ์
12. ความเร็วในการตรวจจับน้อยกว่า 2.5 วินาที/FOV
