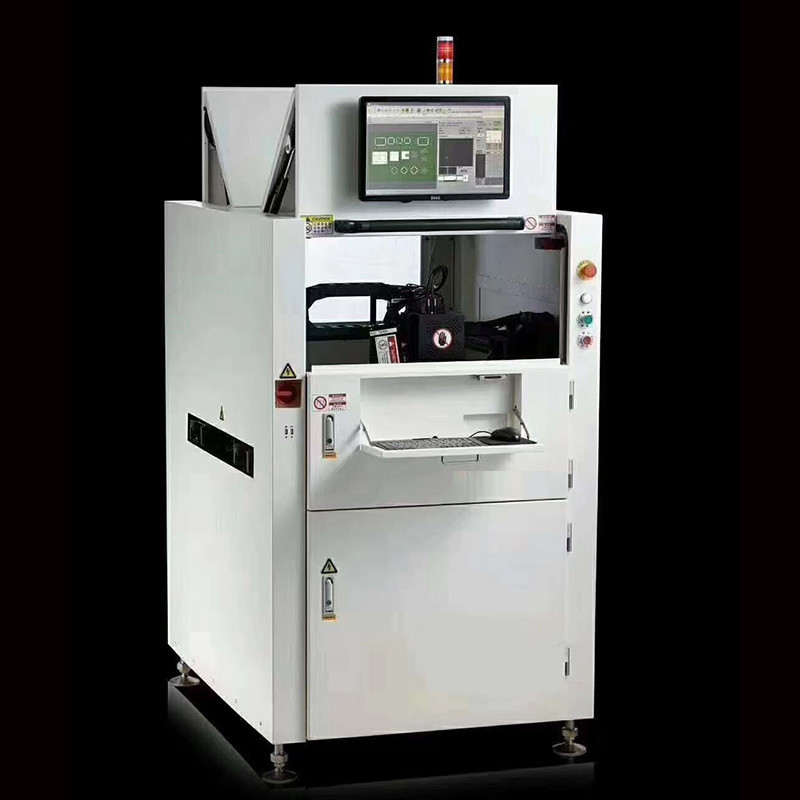

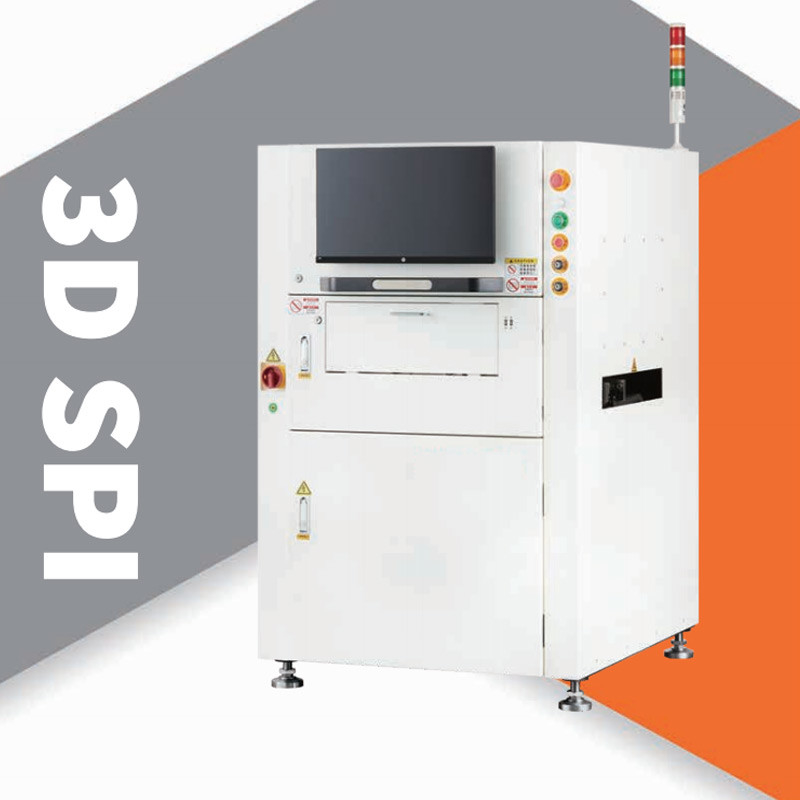

Inline Dual Track 3D SPI, การตรวจสอบการวางประสานแบบคู่
ข้อมูลจำเพาะ:
| 技术平台/แพลตฟอร์มเทคโนโลยี | สายพานลำเลียงคู่ Type-B/C |
| 适用系列/ซีรีส์ | S ซีรีส์ |
| 型号รุ่น | SH8080D |
| 测量原理/หลักการวัด | 3DwhitelightPSLMPMP (การปรับแสงเชิงพื้นที่ที่ตั้งโปรแกรมได้, การวัดเฟส Pro fl ometry) |
| การวัด การตรวจจับประเภทที่ไม่มีประสิทธิภาพ |
(ปริมาตร, พื้นที่, ความสูง, ค่าชดเชย XY, รูปร่าง, ปรินขาดหายไป, ดีบุกไม่เพียงพอ, กระป๋องมากเกินไป, เชื่อม, ออฟเซ็ต, รูปร่างผิดปกติ, การปนเปื้อนบนพื้นผิว) |
| 镜头解析度/ความละเอียดของเลนส์ | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um (ตัวเลือก) |
| 精度/ความแม่นยำ | XY(ความละเอียด) :10um |
| 重复精度ทำซ้ำ abi ity | ความสูง: ≤1um (4 ซิกมา) ； ปริมาณ/เอเคอร์: <1% (4 ซิกมา) ； |
| 检测重复性/GageR&R | << 10% |
| 检测速度/ตรวจสอบความเร็ว | 0.35 วินาที/FOV-0.5 วินาที/FOV (ตัวเลือก) |
| 检测头数量/Quan lit ของหัวหน้าตรวจสอบ | มาตรฐาน 1 ,ตัวเลือก2,3 |
| 基准点检测时间/เวลาการตรวจจับจุดทำเครื่องหมาย | 0.3 วินาที/ชิ้น |
| 最大检测高度/Maximun Me au ring Head 弯曲PCB最大测量高度 |
±550um (ตัวเลือก± 1200umas) |
| แม็กซ์ การวัดความสูงสูงสุดของ PCB Warp | ±5mm |
| 最小焊盘间距/Minimun Pad Spacing | 100um (ความสูงของแผ่นคือ 150um pad เป็นเกณฑ์มาตรฐาน) 80um/100um/150um/200um (ตัวเลือก) |
| 最小元件/องค์ประกอบขั้นต่ำ | 01005/03015/008004(ตัวเลือก) |
| ขนาด PCB ยกเลิกการโหลดสูงสุด (X * Y) | 450x310+450x310(B)470x310+470x310(C) |
| 630x310+630x310(ขนาดใหญ่) | |
| 定动轨设置/การตั้งค่าสายพานลำเลียง | l วงโคจรด้านหน้า 2,3,4 Dynamic Orbit |
| PCB传送方向/PCB ทิศทางการถ่ายโอน | (ซ้ายไปขวาหรือขวาไปซ้าย) |
| 轨道宽度调整/การปรับความกว้างของสายพานลำเลียง | (ด้วยตนเองและอัตโนมัติ) |
| 工程统计数据สถิติ SPC/วิศวกรรม | ฮิสโตแกรม； แผนภูมิ X bar-R； แผนภูมิ X bar-S； CP&CPK； % Gage Re part ความสามารถ Data； SPI รายวัน/รายสัปดาห์/รายเดือนรายงาน |
| Gerber和CAD导入Gerber&CAD Data lm port | รองรับรูปแบบ Gerber (274x, 274d) , manual Teach model) ； CAD X/Y, หมายเลขชิ้นส่วน, ประเภทของแพ็คเกจ) |
| 操作系统技持/รองรับระบบปฏิบัติการ | Windows 7 Professional (64 บิต) |
| 设备规格/อุปกรณ์แม่พิมพ์และน้ำหนัก | W1000xD1350xH1530(B),1200KgW1000xD1350xH1550(C),1220Kg |
| 选配件/ไม่บังคับ | หนึ่งคนควบคุมเครื่องจักรได้มากขึ้น, NetworkS PC (ซอฟต์แวร์เท่านั้น), เครื่องสแกนบาร์โค้ด 1D/2D, ซอฟต์แวร์การเขียนโปรแกรมนอกสาย, แหล่งจ่ายไฟต่อเนื่องของ UPS |
