ข้อมูลจำเพาะ:
| พารามิเตอร์ | |
| แพลตฟอร์มเทคโนโลยี | แพลตฟอร์มขนาดใหญ่พิเศษ |
| ชุด | 1.2 ม./1.5 ม. |

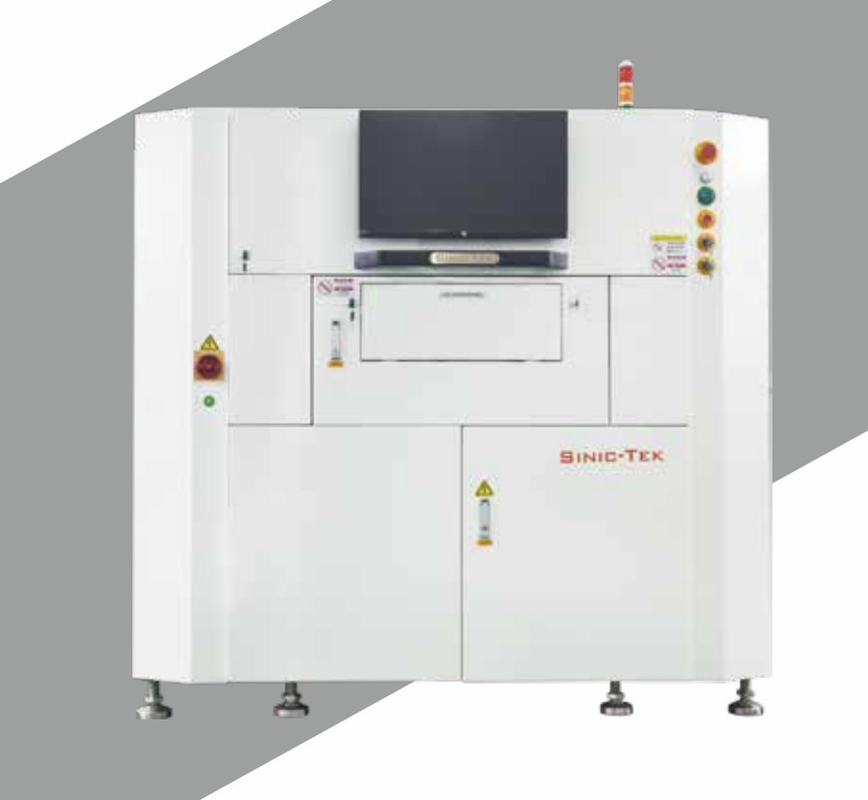

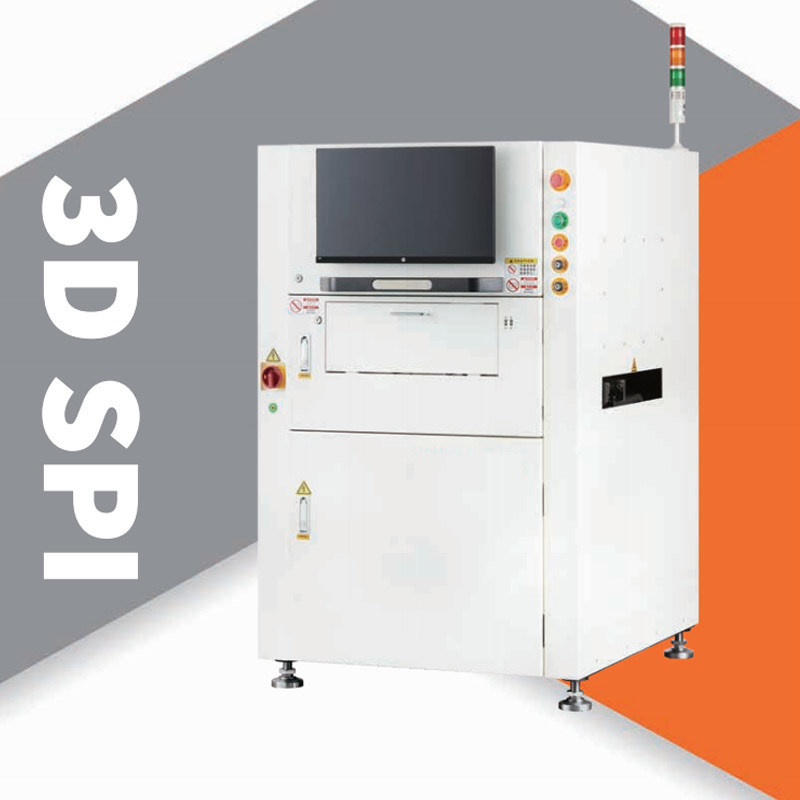

| แบบอย่าง | SH-L1200/DL1200/DL1500 |
| หลักการวัด | 3DwhitelightPSLMPMP (การปรับแสงเชิงพื้นที่ที่ตั้งโปรแกรมได้, การวัดเฟส Pro fl ometry) |
| การวัด การตรวจจับประเภทที่ไม่มีประสิทธิภาพ |
(ปริมาตร, พื้นที่, ความสูง, ค่าชดเชย XY, รูปร่าง, ปรินขาดหายไป, ดีบุกไม่เพียงพอ, กระป๋องมากเกินไป, เชื่อม, ออฟเซ็ต, รูปร่างผิดปกติ, การปนเปื้อนบนพื้นผิว) |
| ความละเอียดของเลนส์ | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um (ตัวเลือก) |
| ความแม่นยำ | XY(ความละเอียด) :10um |
| ทำซ้ำ abi ity | ความสูง: ≤1um (4 ซิกมา) ； ปริมาณ/เอเคอร์: <1% (4 ซิกมา) ； |
| GageR&R | << 10% |
| ความเร็วในการตรวจสอบ | 0.35 วินาที/FOV-0.5 วินาที/FOV (ตัวเลือก) |
| Quan lity ของหัวหน้าตรวจสอบ | มาตรฐาน 1 ,ตัวเลือก2,3 |
| เวลาการตรวจจับจุดมาร์ค | 0.3 วินาที/ชิ้น |
| Maximun Me au ring Head |
±550um (ตัวเลือก± 1200umas) |
| แม็กซ์ การวัดความสูงสูงสุดของ PCB Warp | ±5mm |
| ระยะห่างแผ่นขั้นต่ำ | 100um (ความสูงของแผ่นคือ 150um pad เป็นเกณฑ์มาตรฐาน) 80um/100um/150um/200um (ตัวเลือก) |
| องค์ประกอบขั้นต่ำ | 0201 |
| ขนาด PCB ยกเลิกการโหลดสูงสุด (X * Y) | 1200x650mm (สายพานลำเลียงขนาด 1200x500mm) |
| 600x2x650mm (1200x550mm สองสายพานลำเลียง) | |
| การติดตั้งสายพานลำเลียง | วงโคจรด้านหน้า (วงโคจรด้านหลังเป็นตัวเลือก) |
| ทิศทางการถ่ายโอน PCB | (ซ้ายไปขวาหรือขวาไปซ้าย) |
| การปรับความกว้างของสายพานลำเลียง | (ด้วยตนเองและอัตโนมัติ) |
| สถิติ SPC/วิศวกรรม | ฮิสโตแกรม； แผนภูมิ X bar-R； แผนภูมิ X bar-S； CP&CPK； % Gage Re part ความสามารถ Data； SPI รายวัน/รายสัปดาห์/รายเดือนรายงาน |
| Gerber和CADGerber&CAD Data lm port | รองรับรูปแบบ Gerber (274x, 274d) , manual Teach model) ； CAD X/Y, หมายเลขชิ้นส่วน, ประเภทของแพ็คเกจ) |
| /การสนับสนุนระบบปฏิบัติการ | Windows 7 Professional (64 บิต) |
| อุปกรณ์ Die mension และ Weight | W1730xD1420xH1530mm(一段式),1630Kg W1900xD1320xH1480mm(两段式),1250Kg W2030xD1320xH1480(1500),1450Kg |
| ไม่จำเป็น | คนเดียวควบคุมเครื่องจักรได้มากขึ้น, NetworkS PC (ซอฟต์แวร์เท่านั้น), เครื่องสแกนบาร์โค้ด 1D / 2D, ซอฟต์แวร์การเขียนโปรแกรมนอกสาย, แหล่งจ่ายไฟต่อเนื่องของ UPS |
