240v 50hz SMT Yg12 Yamaha Pick And Place Machine สำหรับการประกอบ Pcb

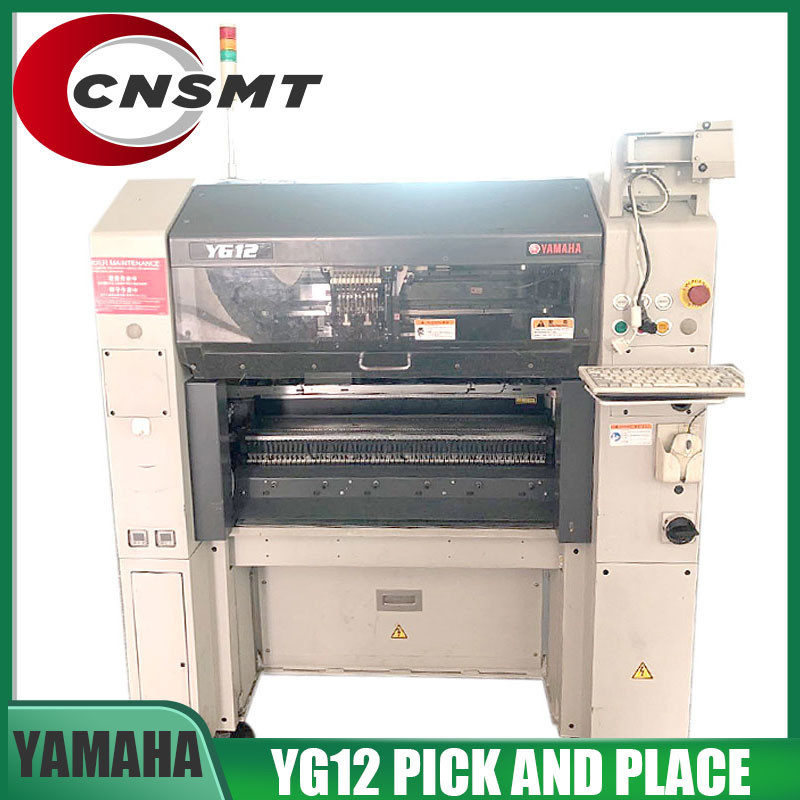

YAMAHA YG12 เครื่องหยิบและวาง
โรงงาน SMT หลายแห่งทั่วโลกชื่นชอบ YAMAHA YG12 PICK AND PLACE MACHINE เนื่องจากเหตุผล 3 ประการเหล่านี้:
ไม่ต้องพูดถึง YAMAHA YG12 PICK AND PLACE MACHINE มีการออกแบบที่กะทัดรัดเมื่อเทียบกับรุ่นก่อนๆ ทำให้ดูทันสมัยและง่ายต่อการจัดวางภายในโรงงานของคุณ
หากต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับ YAMAHA YG12 PICK AND PLACE MACHINE ด้านล่างนี้คือคุณสมบัติที่แน่นอนของมัน
คุณสมบัติ:
ข้อมูลจำเพาะของยามาฮ่า YG12:
| ขนาด PCB: | L510×W460 ถึง L50×W50mm |
| ความเร็วในการติดตั้ง: | 36,000CPH (0.1 วินาที/ชิป) |
| ความแม่นยำในการติดตั้ง: | +/-0.05mm/CHIP |
| ช่วงขนาดส่วนประกอบ: | 0402 (ฐานเมตริก) ถึง □32*mm ส่วนประกอบ |
| จำนวนตัวป้อน: | 60 (การแปลงม้วนเทปสูงสุด 8 มม.) ด้านเดียว ด้านคู่ 120 ตัวเลือก |
| กล้องหลายตัว | ตัวเลือก |
| แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 3 เฟส 200/208/220/240/380/400/416V |
| แรงดันความต้องการ: | 0.55MPa หรือมากกว่า ในสภาวะที่สะอาด แห้ง |
| น้ำหนักเครื่อง: | 1250กก. |
YAMAHA YG12 ข้อดีของขนนก:
1. กรอบการหล่อแบบบูรณาการที่มีความแข็งแรงสูง:
(1) เฟรมในตัวที่มีความทนทานสูงและความแม่นยำสูง
(2) การวิเคราะห์โครงสร้างอย่างละเอียด พัฒนาและผลิตขึ้นจากการทดสอบเชิงทดลองที่หลากหลาย
(3) ปรับให้เข้ากับไดรฟ์ที่มีอัตราเร่งสูงเพื่อให้แน่ใจว่ามีความแม่นยำสูง
2. อุปกรณ์กำหนดตำแหน่งหนีบด้าน PCB: ด้านข้างของ PCB ได้รับการแก้ไขเป็นวิธียึดรางยึด:
(1) สามารถแก้ไขการบิดเบี้ยวของ PCB ได้ดีขึ้น
(2) ไม่จำเป็นต้องเปิดรูตำแหน่งบน PCB
(3) ส่วนประกอบสามารถติดตั้งกับขอบของ PCB ได้ (ตำแหน่งของจุกที่ยึดขอบของ PCB สามารถปรับได้)
3. อุปกรณ์กำหนดตำแหน่ง PCB:
หลังจากปรับความกว้างของสายพานลำเลียง PCB โดยอัตโนมัติแล้ว ตัวหนีบขอบรางจะยึดปลายทั้งสองด้านของ PCB โดยอัตโนมัติ จากนั้นเซอร์โวมอเตอร์จะควบคุมอุปกรณ์รองรับด้านล่างของบอร์ด PCBด้วยวิธีนี้ คุณจะต้องกำหนดความกว้างและความหนาของ PCB ในโปรแกรมซอฟต์แวร์เท่านั้นรองรับและแก้ไข ขจัดการเปลี่ยนแปลงการเคลื่อนตัวของ PCB ในระหว่างกระบวนการติดตั้ง
4. PCB การสอบเทียบอ้างอิงสี่จุด:
YG12 สามารถใช้จุดอ้างอิงสูงสุด 4 จุดบน PCB เพื่อแก้ไขสำหรับบอร์ดแบบบางและบอร์ดแบบยืดหยุ่น จุดอ้างอิง 4 จุดสามารถแก้ไขข้อผิดพลาดการบิดเบี้ยวของ PCB ทั้งหมดได้อย่างสมบูรณ์เพื่อให้แน่ใจว่ามีการจัดวางที่ถูกต้อง
5. หัวตำแหน่งเชิงเส้น:
หัวตำแหน่งคือกลุ่มของหัวตำแหน่งออนไลน์ 5 หัว และการเคลื่อนที่ของหัวจัดตำแหน่งแต่ละหัวจะถูกควบคุมโดยอิสระโดยชุดมอเตอร์เชิงเส้น (Liner Motor) และตะแกรง ซึ่งรับประกันตำแหน่งที่มีความแม่นยำสูงได้ดีกว่า
6. ระบบควบคุมมอเตอร์เชิงเส้น:
ระบบควบคุมเชิงเส้นตรงความแม่นยำสูง (Liner Motor) ที่พัฒนาขึ้นเองของ YAMAHA ช่วยเพิ่มความแม่นยำในการจัดวางและความเสถียร
7. เลนส์จดจำส่วนประกอบ:
เลนส์หกเหลี่ยมดิจิตอลคอมโพสิตความแม่นยำสูงรุ่นที่สามล่าสุด หลังจากที่หัวดูดดูดส่วนประกอบทั้งหมด ทะลุผ่านเลนส์ด้วยความเร็วสูง เพื่อให้รับรู้ถึงส่วนประกอบการดูดทั้งหมดโดยไม่หยุดนิ่งเลนส์ดิจิตอลมีความละเอียดสูง 4 ล้านพิกเซล (2048x2048) สามารถรับประกันความคมชัดสูงของภาพได้อย่างเต็มที่ และสามารถรับรู้ความแม่นยำสูงของเลนส์เดี่ยวถึงส่วนประกอบที่มีความแม่นยำหลากหลาย (0402 มม. (01005 นิ้ว) ~ □L100xW45mm)
8. การจดจำความเร็วสูงแบบไม่หยุดนิ่ง:
การจดจำการสแกนเลนส์ดิจิตอลคอมโพสิต การรู้จำตำแหน่งกึ่งกลางและความเบี่ยงเบนเชิงมุมของส่วนประกอบทั้งหมดที่มีความแม่นยำสูงโดยไม่หยุดเครื่องผ่านส่วนบนของเลนส์ดิจิตอลคอมโพสิตด้วยความเร็วสูงสำหรับส่วนประกอบทั้งหมดบนหัวฉีด
9. อินเทอร์เฟซการแสดงภาพ BGA/CSP:
กล้องดิจิตอลคอมโพสิตความละเอียดสูงสามารถระบุสถานะของลูกบัดกรี BGA และ CSP ได้อย่างชัดเจน เพื่อหลีกเลี่ยงการเกิดตำแหน่งที่ไม่ดี
10. การสอบเทียบตำแหน่งการติดตั้งและการหยิบโดยอัตโนมัติ:
หลังจากที่หัวจัดตำแหน่งหยิบส่วนประกอบขึ้นมา เลนส์สแกนจะรับรู้ได้หากตำแหน่งกึ่งกลางของส่วนประกอบที่เลือกถูกเลื่อน เครื่องจัดตำแหน่งสามารถแก้ไขพารามิเตอร์การกระจัดโดยอัตโนมัติเพื่อให้แน่ใจว่าตำแหน่งนี้ถูกต้องและการหยิบส่วนประกอบในครั้งต่อไป
11. ระบบชดเชยความแม่นยำแบบผสมของ MACS:
สามารถขจัดความเบี่ยงเบนของตำแหน่งแกน X และ Y ที่เกิดจากการขยายตัวและการหดตัวของความร้อนของอุปกรณ์
แก้ไขการเคลื่อนตัวที่เกิดจากมุมหัว แรงกด และน้ำหนักหัวของหัวฉีด
12. อุปกรณ์ตรวจจับการระงับของตัวป้อน:
การประยุกต์ใช้เทคโนโลยีการตรวจจับแรสเตอร์:
(1) เพื่อให้แน่ใจว่าเครื่องป้อนได้รับการติดตั้งอย่างถูกต้อง
(2) สามารถป้องกันไม่ให้ตัวป้อนเอียงและทำให้หัวตำแหน่งเสียหายได้
13. เซ็นเซอร์ PCB แบบใหม่:
การใช้เซนเซอร์ PCB แบบทะลุผ่านชนิดใหม่ อุปกรณ์ส่งสัญญาณและอุปกรณ์รับจะถูกซ่อนไว้ที่ด้านบนและด้านล่างของรางส่งสัญญาณทั้งสองราง โดยจะเคลื่อนผ่านบอร์ด PCB แบบเฉียงๆPCB ถูกหลีกเลี่ยงอย่างสมบูรณ์เนื่องจากโครงร่าง PCB ไม่ถูกต้องและข้อผิดพลาดในการเหนี่ยวนำของ PCB ผ่านรูสถานการณ์ความเสียหายจากการชน
14. สถานีเปลี่ยนปากอัตโนมัติ ANC:
หัวฉีดสำรองและหัวฉีดแบบกำหนดเองสามารถเปลี่ยนได้โดยอัตโนมัติตามการตั้งค่าโปรแกรมซอฟต์แวร์
15. การออกแบบหัวฉีดที่ไม่เหมือนใคร:
(1) ด้วยบัฟเฟอร์สปริงขนาดเล็ก อุปกรณ์ป้องกันส่วนประกอบที่ถูกดูดจากการกระแทกอย่างแรง
(2) สามารถย่อยสลายเพื่อบำรุงรักษาและบำรุงรักษาได้ง่าย
(3) หลังจากที่ปลายทิปหมด สามารถเปลี่ยนเฉพาะส่วนที่เสียหายเพื่อลดต้นทุนการผลิต
ที่ CNSMT เรามีทั้ง YAMAHA YG12 PICK AND PLACE MACHINE ทั้งใหม่และมือสองเราดำเนินการนี้เพื่อให้ตัวเลือกและแนวทางแก้ไขที่ดียิ่งขึ้นแก่โรงงาน SMT ทั่วโลก
เราเป็นพันธมิตรกับแบรนด์ Yamaha สำหรับเครื่อง SMT มากว่า 10 ปีแล้วเราได้เลือกแบรนด์โดยเฉพาะเพื่อเป็นพันธมิตรของเราที่นี่ในประเทศจีน เพราะเราเข้าใจดีว่ายามาฮ่าพูดถึงคุณภาพ และคุณภาพเป็นสิ่งสำคัญที่สุดของเครื่องจักรทุกเครื่องที่เราควรจะมอบให้แก่ลูกค้าเสมอ
ทำไมต้องเลือก CNSMT?
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ YAMAHA YG12 PICK AND PLACE MACHINE ด้านล่างนี้คือคำถามที่พบบ่อยที่สุดซึ่งเราได้รวบรวมจากการสอบถามที่เราได้รับ
คำถาม:มีปริมาณการสั่งซื้อขั้นต่ำเมื่อฉันสั่งซื้อ YG12 หรือไม่?
ตอบ:ไม่มีปริมาณการสั่งซื้อขั้นต่ำที่นี่ที่ CNSMTหากคุณต้องการเพียงเครื่องเดียว เรายินดีดำเนินการตามคำสั่งซื้อให้คุณ
คำถาม:คุณสามารถจัดส่งคำสั่งซื้อของฉันได้เร็วแค่ไหน?
ตอบ:เมื่อเราได้รายละเอียดคำสั่งซื้อทั้งหมดของคุณรวมถึงที่อยู่สำหรับจัดส่งแล้ว เราจะดำเนินการตามคำสั่งซื้อของคุณทันทีโดยตรวจสอบก่อนทำการบรรจุท่านสามารถเลือกบรรจุภัณฑ์มาตรฐาน (กล่อง) หรือไม้จากนั้นเราจะจัดเตรียมการจัดส่งของคุณหลังจากบรรจุเครื่องของคุณอย่างถูกต้อง
จำนวนวันจัดส่งจะขึ้นอยู่กับสถานที่จริงของคุณโดยปกติ กระบวนการนี้จะใช้เวลา 2-3 วันทำการนับจากเวลาที่เรายืนยันการชำระเงินของคุณคุณอาจได้รับเครื่องภายใน 10 วันทำการนับจากเวลาที่เราจัดส่ง
หากต้องการทราบจำนวนวันที่แน่นอนที่คุณต้องรอเพื่อให้สินค้าถึงมือคุณ โปรดติดต่อเราโดยตรง
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
