ประหยัด SEMI-AUTO SMT PCB ประกอบอุปกรณ์สายการผลิต
เราให้บริการเครื่องประกอบ smd แบบกึ่งอัตโนมัติและอัตโนมัติเต็มรูปแบบในประเทศจีน

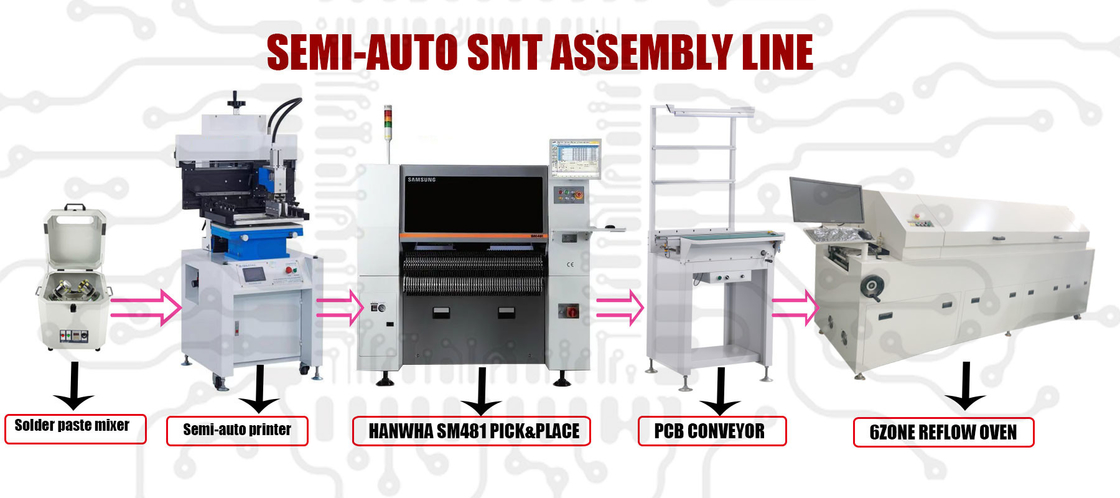

สายแมติกกึ่งอัตโนมัตินี้รวมถึงเครื่องร้อง (สามารถเปลี่ยนแปลงได้ขึ้นอยู่กับความต้องการของคุณ)
1, เครื่องผสมวางประสาน
ข้อกำหนดเครื่องผสมการวางประสานกึ่งอัตโนมัติของสายการผลิต smt:
| แรงดันไฟฟ้าในการทำงานของมิกเซอร์วางประสาน | แหล่งจ่ายไฟ: AC220V/110V ตัวเลือก |
| ความเร็วในการทำงานของเครื่องผสมวางประสาน | Arm RotationSpeed1400RPM การหมุน: 400RPM อัตราส่วนความเร็ว: 4:1 การหมุน 1400RPM: 350PRM |
| ความสามารถในการทำงานของเครื่องผสมวางประสาน | |
| คอนเทนเนอร์ | 500 ก. / 1,000 ก. (ต้องเปลี่ยนฟิกซ์เจอร์) |
| ผสมน้ำยาประสานสองกระป๋องพร้อมกัน | 500G1000g การดำเนินการคอนเทนเนอร์หนึ่ง/สอง |
| เวลาในการผสมน้ำยาประสาน | ตัวจับเวลาการทำงาน 1—99 นาที ปรับได้แบบดิจิทัล |
| การทำงานของเครื่องผสมประสาน | ปุ่มควบคุมการทำงานแบบสัมผัส ใช้งานง่าย |
| ฟังก์ชั่นฟิกซ์เจอร์มิกเซอร์วางประสาน | ถือฟิกซ์เจอร์สากลเหมาะสำหรับกระป๋องวางประสานทุกยี่ห้อ |
| เครื่องผสมวางประสานเสียงทำงาน | เสียงรบกวนต่ำ <35dB |
2, เครื่องพิมพ์ลายฉลุกึ่งอัตโนมัติมาตรฐานสำหรับสายการประกอบ SMD
| พื้นที่การพิมพ์ | 300×400มม./500/600/800 ตัวเลือก |
| ขนาดพื้นผิว | 300×500มม |
| ความหนาของพื้นผิว | 0.2-2.2มม |
| ตำแหน่งการพิมพ์คงที่ | การวางตำแหน่ง PCB ด้านนอกหรือพิน |
| แผ่นรองเตียงปรับละเอียด | หน้า/หลัง±10มม. R/L±10มม |
| ความแม่นยำในการพิมพ์ | ±0.05มม |
| การทำซ้ำของเครื่อง | ±0.02มม |
| ระยะทางขั้นต่ำระหว่าง | 0.35มม |
| การใช้เครื่องอัดอากาศ | 4-6กก./ตร.ม |
| ใช้แหล่งจ่ายไฟ | 220V 50/60Hz 100W |
| ขนาดเครื่อง L*W*H | 800×1000×1650มม./ |
| น้ำหนักเครื่อง | 300Kg |
| อินเตอร์เฟซ | อังกฤษ/จีน |
3,SM481 PLUS เครื่องหยิบและวาง Hanwha
ข้อมูลจำเพาะ:
1, 10 การออกแบบแขนเดียวปาก, ความเร็วสูงสุดสามารถเข้าถึง 40000CPH
2 การใช้กล้องบิน + การระบุกล้องคงที่ช่วยเพิ่มความสามารถในการติดตั้งส่วนประกอบขนาดใหญ่ได้อย่างมาก
นอกจากวัสดุธรรมดาภายในเมาท์ 0402 แล้ว ยังมีเสถียรภาพดีเยี่ยมในเมาท์ BGA, IC, CSP และวัสดุขนาดใหญ่และขนาดกลางอื่นๆ
3, การออกแบบโมโนเรล, ตัวเลือกอินพุต PCB สูงสุดขนาด 1500x460
SMT PCB CONVEYOR ข้อมูลจำเพาะ:
| แบบอย่าง | 500 มม | 600มม | 800 มม | 1000MM | 1200มม | 1500มม |
| ขนาดเค้าร่าง | 500*670*880 มม | 600*670*880 มม | 800*670*880มม | 1000*670*880มม | 1200*670*880มม | 1500*670*880มม |
| ความกว้างของ PCB | 500*50~350มม./460มม | 600*50~350มม./460มม | 800*50~350มม./460มม | 1,000*50~350มม./460มม | 1200*50~350มม./460มม | 1500*50~350มม./460มม |
| ความเร็วในการถ่ายโอน | 0-12m/นาที | |||||
| Direcion สายพานลำเลียง | ซ้าย-ขวา/ขวา-ซ้าย | |||||
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 220V/110V 50/60Hz | |||||
| กำลังมอเตอร์หลัก | 15W | |||||
| ติดตาม Fiexed Edge | ด้านหน้าคงที่ (ด้านหลังคงที่) | |||||
| ความสูงของการขนส่ง | 900±20มม | |||||
| น้ำหนักสุทธิ | 41กก | 48.7กก | 48.9กก | 55กก | ||
6ZONE SMT REFLOW OVEN สำหรับสายการประกอบ SMD:
| ข้อมูลเครื่อง |
| ขนาดรุ่น: L3800×W1000×H1450mm |
| แหล่งจ่ายไฟ: 3￠ 380V 100A 50/60HZ |
| กำลังเริ่มต้น: 0KW กำลังทำงานปกติ 6.0KW |
| น้ำหนัก : 700KG |
| ส่วนเกียร์ |
| สายพานตาข่ายสแตนเลสรูปตัว B + รางเลื่อนสีดำและชุบแข็ง |
| ความกว้างของสายพานตาข่าย 400 มม. ช่วงการปรับความกว้างของรางนำ: 50 มม. — 350 มม |
| ทิศทางการส่ง: จากซ้าย-ขวาหรือจากขวา-ซ้ายก็ได้ |
| ความเร็วในการส่ง: การควบคุมความเร็วในการแปลงความถี่ 0—5M / นาที |
| ความสูงของสายพานตาข่ายจากพื้น: 900MM±0MM |
| ลักษณะการให้ความร้อน |
| เครื่องทั้งหมดได้รับการออกแบบสำหรับกระบวนการไร้สารตะกั่ว |
| โซนร้อน: ขึ้น 6 ลง 6 |
| พื้นที่ทำความเย็น: พัดลมระบายความร้อนแบบไหลคงที่สองชั้น |
| ความยาวของโซนความร้อน: 300MM |
| เวลาทำความร้อน: อุณหภูมิปกติเพื่อตั้งเวลาอุณหภูมิ ≤ 0 นาที |
| ลำดับการทำความร้อน: ให้ความร้อนจากตรงกลางไปทั้งสองด้านทีละข้าง ประหยัดไฟฟ้า 1/3 |
| ความแม่นยำในการควบคุมอุณหภูมิ: ±°C (ขึ้นอยู่กับความสูงของเตา) |
| ประสิทธิภาพของฉนวน: อุณหภูมิของฝาครอบด้านบนไม่เกิน 45 องศาที่อุณหภูมิสูง 50 องศา |
| วิธีการควบคุมอุณหภูมิ: บาลานซ์เชน + การปรับแรงดันไฟฟ้าแบบอะนาล็อก |
| โซนอุณหภูมิด้านบนและด้านล่างสามารถใช้งานและควบคุมได้อย่างอิสระ |
| ชิ้นส่วนเครื่องทำความร้อน |
| นำเข้ามอเตอร์ทนอุณหภูมิสูง, ปรับความถี่เพื่อปรับล้อลมเพื่อขนส่งลม |
| ท่อความร้อนนิกเกิลสแตนเลสพร้อมฮีตซิงก์เพื่อให้ความร้อนสม่ำเสมอ |
| เวลาตรวจจับอุณหภูมิเพิ่มขึ้นจากเดิม 3 วินาทีเป็น 0.1 วินาที |
| เร่งท่อลมอย่างมีประสิทธิภาพเพื่อให้มีปริมาณอากาศหมุนเวียนเพียงพอ |
| อุปกรณ์ระบายอากาศแบบบังคับเพื่อให้แน่ใจว่าไอฟลักซ์ไม่รั่วไหล |
| ส่วนเกียร์ |
| ผู้ว่าราชการไต้หวัน มอเตอร์ STK อัตราทดเกียร์ 1:150 |
| เข็มขัดตาข่ายสามารถปรับได้อย่างอิสระ |
| เกียร์ซิงโครนัสเกียร์คู่, การทำงานที่มั่นคง |
| ระบบเติมจาระบีลูกกลิ้ง, |
| โครงสร้างของร่างกาย |
| โครงสร้างเชื่อมกรอบโดยรวมแข็งแรงและทนทาน |
| สีสเปรย์คอมพิวเตอร์ พื้นผิวเรียบ และมีพื้นผิว |
| โครงสร้างโซนอุ่นและอบแห้งถูกขยายเพื่อให้ความสามารถในการทำความสะอาดแผ่นออกซิเดชันของอุปกรณ์และความสามารถในการกู้คืนขัดสนมีความเข้มแข็ง |
| ระบบฝาสูบเปิด-ปิดด้วยไฟฟ้า |
| ระบบควบคุมการเปิดฝาครอบคู่ (การเปิดฝาครอบสปริงแก๊ส + การเปิดฝาครอบกระบอกสูบ) |
| มีอินเทอร์เฟซที่ถอดออกได้ระหว่างวงจรทั้งหมดที่ควบคุมโดยกล่องไฟฟ้าด้านล่างและถังด้านใน ซึ่งสะดวกสำหรับการแยกระหว่างการบำรุงรักษาและการเปลี่ยนชิ้นส่วนตระหนักถึงการบำรุงรักษาเหมือนคนโง่ |
| ฝาครอบด้านหลังมีหน้าต่างที่สามารถซ่อมแซมได้สะดวกต่อการบำรุงรักษา |
| ท่อความร้อน/โซลิดสเตต/เครื่องมือควบคุมอุณหภูมิใช้การออกแบบโมดูลาร์ ซึ่งสะดวกสำหรับการบำรุงรักษา |
| ความเย็นสองเท่าที่ด้านบนและด้านล่างของเต้าเสียบ สามารถปรับความเร็วได้ |
| บุด้านบนและด้านล่างเต็มไปด้วยวัสดุฉนวนความร้อนที่มีประสิทธิภาพสูงภายใต้แรงดันสูง |
| ประสิทธิภาพไฟฟ้าและการควบคุม |
| การควบคุมคอมพิวเตอร์อุตสาหกรรม PLC+ ขั้นสูง ซอฟต์แวร์ทดสอบอุณหภูมิเตาเผา Xinjie ของไต้หวัน คอมพิวเตอร์สามารถทำงานได้ตามปกติเมื่อเกิดปัญหา |
| กระแสไฟต่ำคงที่ช่วยปกป้องท่อความร้อน/โซลิดสเตต/วงจรควบคุมอุณหภูมิจากผลกระทบของกระแสไฟแรงและยืดอายุการใช้งาน |
| ตั้งเครื่องป้องกันการรั่วซึม |
| ฟังก์ชั่นปลุกอุณหภูมิสูงหรือต่ำเกินไป |
| อุณหภูมิสูงพิเศษที่ตั้งค่าได้เอง ตัดพลังงานความร้อนโดยอัตโนมัติ |
| เครื่องสำรองไฟ Santak UPS ทำงานอัตโนมัติหลังไฟดับ |
| ฟังก์ชันการทดสอบและวิเคราะห์เส้นโค้งอุณหภูมิอันทรงพลัง ซึ่งสามารถตอบสนองการวิเคราะห์พารามิเตอร์ของกระบวนการต่างๆ มีฟังก์ชันการวินิจฉัยความผิดปกติอัจฉริยะ และสามารถแสดงข้อผิดพลาดต่างๆ โดยอัตโนมัติในรายการสัญญาณเตือน |
| สามารถตั้งชื่อไฟล์และบันทึกตามผลิตภัณฑ์ต่างๆ ของผู้ใช้เมื่อผู้ใช้เปลี่ยนผลิตภัณฑ์ เขาเพียงเลือกไฟล์ที่เกี่ยวข้องเพื่อปรับพารามิเตอร์ของอุปกรณ์ |
| ระบบมีการวินิจฉัยข้อผิดพลาดอัตโนมัติ สัญญาณเตือนอุณหภูมิต่ำพิเศษ และสามารถตั้งเวลาทำความเย็นโดยอัตโนมัติหลังจากปิดเครื่อง |
| ควบคุมความเร็วของมอเตอร์พัดลมเป็นขั้นๆ (พื้นที่สมดุลความร้อน + การควบคุมอิสระของพื้นที่เชื่อมหลัก) โหมดควบคุมความเร็วแบบไม่ต่อเนื่อง |
| ระบบจะหยุดการทำความร้อนและเข้าสู่การทำความเย็นโดยอัตโนมัติตามสภาวะอุณหภูมิที่สูงเกินไป |
| โหมดควบคุมบาลานซ์เชนที่ไม่เหมือนใคร ระยะเวลาสแกนการปรับอุณหภูมิอัตโนมัติคือ 0.1 วินาที ลดเอาต์พุตโซลิดสเตตและบรรลุผลของการประหยัดพลังงานควบคุมอุณหภูมิให้คงที่และลดเสียงรบกวนขณะเข้าโค้ง |
| ด้วยฟังก์ชั่นป้องกันการหน่วงเวลาการปิดเครื่อง หลังจากปิดเครื่อง ระบบจะระบายความร้อนด้วยอากาศตามเวลาที่ตั้งไว้ |
| ระบบทำความเย็น |
| วิธีทำความเย็น: ระบบทำความเย็นคู่บนและล่าง ความเร็วในการทำความเย็นถูกควบคุมโดยการปรับมุมทำความเย็น |
| ปริมาณการทำความเย็น: การทำความเย็นแบบสองขั้นตอน (การระบายความร้อนด้วยรูพรุนของล้อลม + พัดลมบังคับการระบายความร้อนด้วยกระแสคงที่) |
| โรซิน/ระบบนำก๊าซไอเสียกลับมาใช้ใหม่ |
