เครื่อง Pick and Place ของ Yamaha YS100 เป็นรุ่นที่ได้รับความนิยมมากที่สุดในโลก เนื่องจากมีความเร็วสูงและสภาพการทำงานที่มั่นคงลูกค้าหลายคนเลือกเครื่องหยิบและวางเครื่อง YAMAHA YS100 SMT รุ่นนี้
YAMAHA YS100 Pick and Place Machine อย่างที่เราทราบกันดีการสร้าง PCB อย่างมีประสิทธิภาพเป็นสิ่งสำคัญมากทำให้กระบวนการนี้ง่ายดายและรวดเร็วเป็นเครื่องจักรหุ่นยนต์ที่ช่วยยกและวางชิ้นส่วนแผงวงจรขนาดเล็กทำหน้าที่ได้อย่างแม่นยำและปลอดภัยในเวลาเดียวกัน เพราะไม่ลดทอนคุณภาพของส่วนผสม

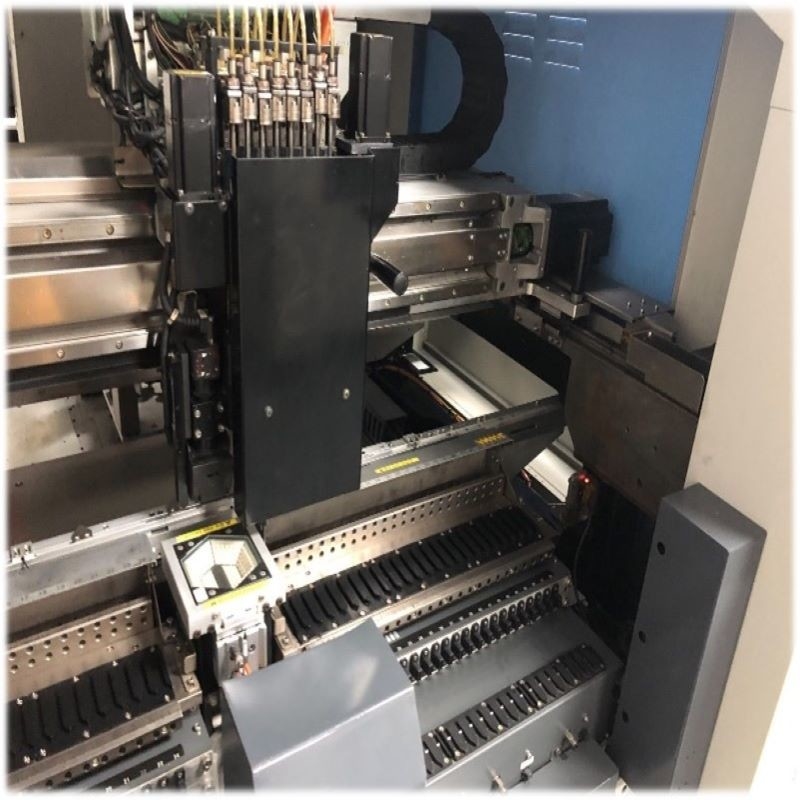

ชิ้นส่วนต้องติดแน่นกับกริปเปอร์ โดยขับเคลื่อนด้วยอากาศสุญญากาศขณะที่เคลื่อนเข้าหา PCBส่วนประกอบต้องไม่สูญเสียการยึดเกาะเพื่อหลีกเลี่ยงความเสียหาย

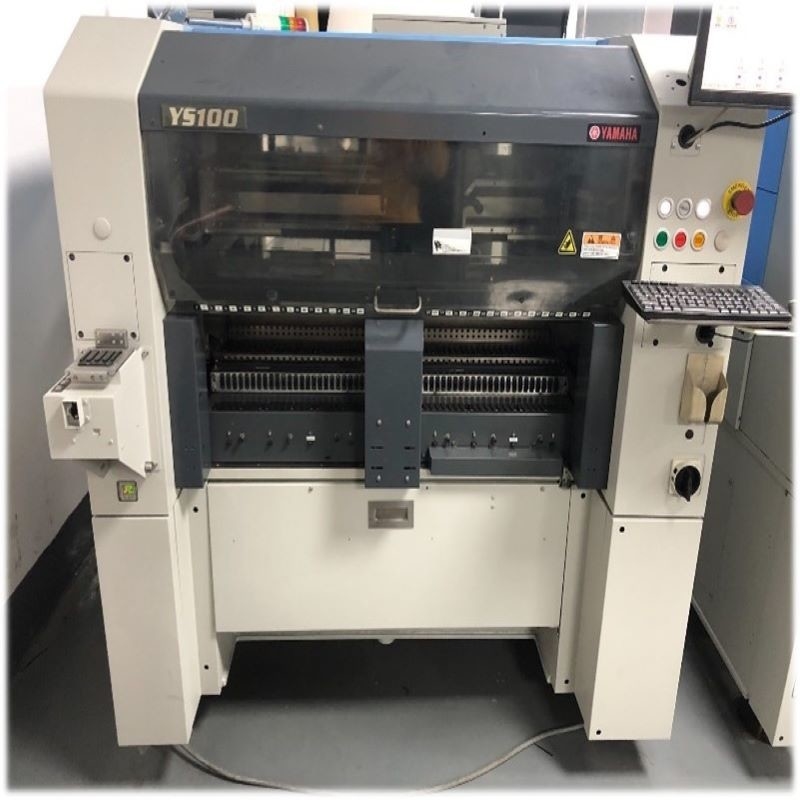

จากที่กล่าวมา เราขอแนะนำให้คุณรู้จักกับ Yamaha YS100 SMT Machineนี่คือเครื่องจักรระดับพรีเมียมที่ผลิตโดย Yamaha SMT ซึ่งเป็นแบรนด์อิเล็กทรอนิกส์ที่มีชื่อเสียงเราขายเครื่อง SMT ของยามาฮ่าในราคาย่อมเยา
คุณสมบัติ:
ข้อมูลจำเพาะ:
(หมายเหตุ 1) มันแตกต่างกันไปตามเลย์เอาต์ที่รวมเข้าด้วยกันกับ SATS / DYTF เป็นต้น
(หมายเหตุ 2)สำหรับข้อมูลเกี่ยวกับ "2 stage push-up spec" โปรดปรึกษาเราแยกต่างหาก
(หมายเหตุ 3) ในกรณีของประเภทหัว FNC ช่วงของส่วนประกอบที่ใช้ได้คือ 31 มม. หรือน้อยกว่า
(หมายเหตุ 4) เมื่อจัดการคอนเนคเตอร์ยาวและส่วนประกอบขนาดใหญ่ โปรดปรึกษาเราแยกต่างหากเกี่ยวกับค่าออฟเซ็ตเยื้องศูนย์และมุมการหมุน
(หมายเหตุ 5) ความสูง 4 มม. หรือน้อยกว่าของส่วนบนของ PCB ก่อนการขนส่งเป็นสิ่งจำเป็นสำหรับประเภทหัว FNC
(หมายเหตุ 6) มิตินี้ไม่รวมถึงการฉายภาพ
ใหม่ เครื่องเสียบปลั๊กอัตโนมัติ, ปลั๊กแนวนอน, ปลั๊กแนวตั้ง, ปลั๊ก LED จำนวนมาก, เตาอบ Reflow, การบัดกรีด้วยคลื่น, ในประเทศ, นำเข้ามีตะกั่ว, การบัดกรี Reflow ไร้สารตะกั่ว;การบัดกรีด้วยคลื่น
อุปกรณ์อื่นๆ ที่เกี่ยวข้องกับ SMT: AOI;อุปกรณ์ทดสอบเอ็กซ์เรย์ t;เครื่องพิมพ์กึ่งอัตโนมัติและอัตโนมัติเต็มรูปแบบ
| แบบอย่าง: | YS100 |
| PCB ที่ใช้งานได้: | L510 X W460mm ถึง L50 X W50mm – (หมายเหตุ 1 & 2) |
| ปริมาณการผลิต (เหมาะสมที่สุด): | 25, 000CPH (0.14 วินาที/ชิปเทียบเท่า) |
| ความแม่นยำในการติดตั้ง: | ส่วนประกอบมาตรฐานของยามาฮ่า |
| แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 3 เฟส 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| แหล่งจ่ายอากาศ: | 0.45MPa หรือมากกว่า ในสภาวะที่สะอาดและแห้ง |
| มิติภายนอก– (หมายเหตุ 6): | L1, 665xW1, 562(ปลายฝาครอบ)xH1, 445มม.(ฝาครอบด้านบน)L1, 665xW1, 615(ปลายคู่มือสำหรับแคร่ป้อนกระดาษ)xH1, 445m(ฝาครอบด้านบน) |
| วัสดุพิมพ์เป้าหมาย: | L50 × W50mm ถึง L510 × W460mm |
| ประสิทธิภาพการจัดตำแหน่ง: | (เงื่อนไข) 25,000CPH (เทียบเท่า 0.14 วินาที / CHIP) |
| ความแม่นยำของตำแหน่ง (μ + 3σ): | ± 0.05 มม. / ชิป, ± 0.05 มม. / QFP |
| การทำซ้ำ (3σ): | ± 0.03 มม. / ชิพ, ± 0.03 มม. / QFP |
| ส่วนประกอบเป้าหมาย: |
|
| ความสูงของส่วนประกอบ: | 15 มม. หรือน้อยกว่า – (หมายเหตุ 5) |
| ประเภทส่วนประกอบ: |
|

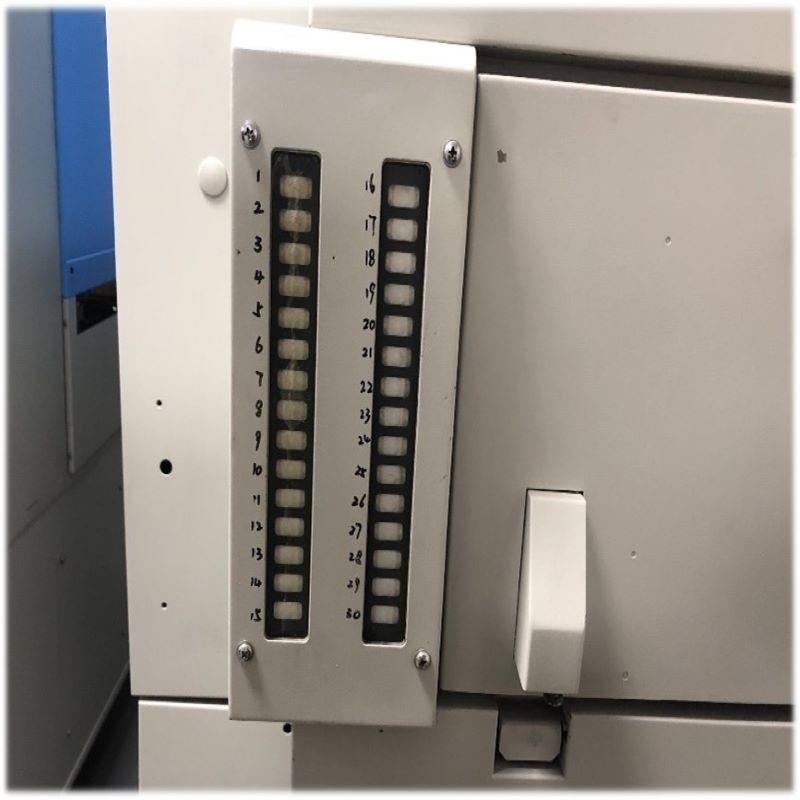

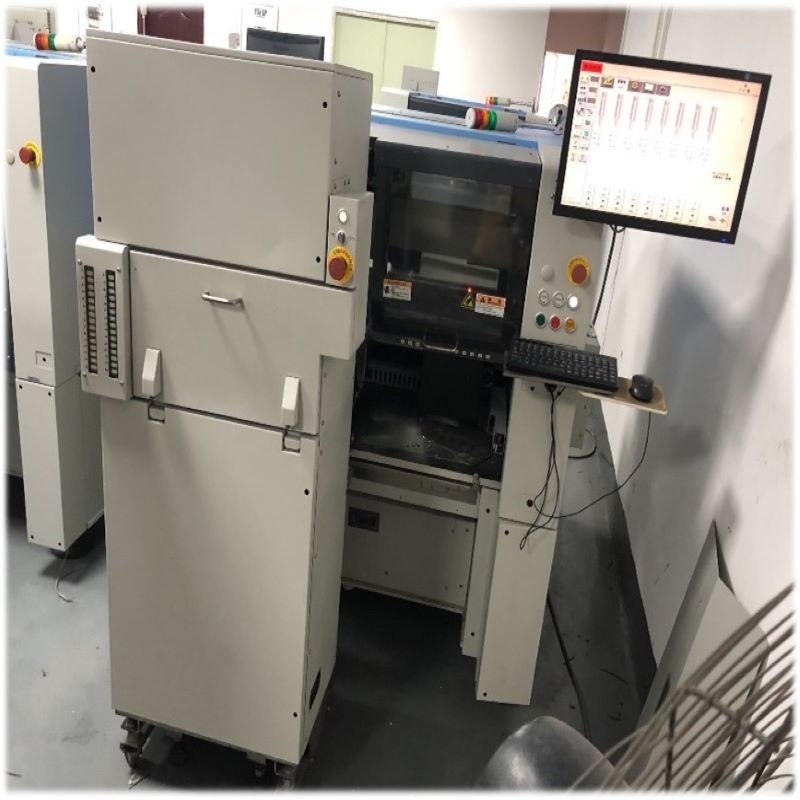

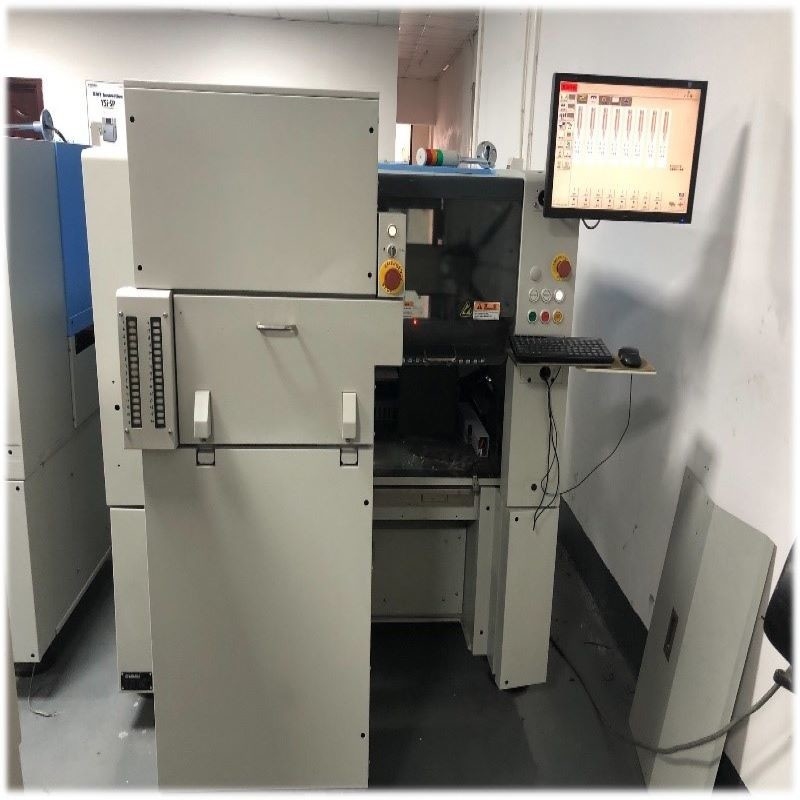

| SATS (ถาดอัตโนมัติ): | ตัวเลือก หากคุณไม่ต้องการถาด SAT ราคาจะถูกกว่า และคุณสามารถติดตั้งถาด IC แบบแมนนวลได้หากเครื่อง YAMAHA YS100 ไม่มี SAT |
| น้ำหนัก: | ประมาณ1, 630 กก. (ยูนิตหลักเท่านั้น) |
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
