รุ่น: NPM-D3
ขนาดบอร์ด (มม.)*1:
เลนคู่: L50×W50～L510×W300
ช่องทางเดียว: L50×W50～L510×W590
เวลาเปลี่ยนบอร์ด:
เลนคู่: 0 วินาที*ไม่สามารถเป็น 0 วินาทีได้เมื่อรอบเวลาต่ำกว่า 3.6 วินาที
เลนเดียว: 3.6 วินาที*เมื่อใช้สเปคสายพานชนิดสั้น
แหล่งจ่ายไฟ: สามเฟส AC200, 220, 380, 400, 420, 480V, 2.7kVA
การจ่ายลม*2: 0.5MPa, 100L/min (ANR)
ขนาดอุปกรณ์ (มม.)2: ก832×ล2652×ส14443*4
น้ำหนัก: 1680 กก. (ยูนิตหลักเท่านั้น อาจแตกต่างกันไปขึ้นอยู่กับส่วนประกอบเสริม)
ตัวเลือกหัวหน้าตำแหน่ง:
หัว 16 หัวฉีดน้ำหนักเบา (มี 2 แขน) - เปิดโหมดการผลิตสูง
ความเร็วตำแหน่ง: 84,000 CPH (0.043 วินาที/ส่วนประกอบ)
IPC9850: 63,300 CPH*5
ความแม่นยำของตำแหน่ง (Cpk≧1): ±40μm/ส่วนประกอบ
ขนาดชิ้นส่วน (มม.): 0402 ชิป*7～L6×W6×T3
การจัดหาชิ้นส่วน:
หน้าเทปกว้าง : 8/56 มม
เทป 8 มม.: สูงสุด 68 เลน (พร้อมตัวป้อนม้วนเดียวบาง 8 มม. และตัวป้อนม้วนคู่, ม้วนเล็ก)
ตัวเลือกหัวหน้าตำแหน่ง:
หัว 16 หัวฉีดน้ำหนักเบา (มีแขน 2 ข้าง) - ปิดโหมดการผลิตสูง
ความเร็วตำแหน่ง: 76,000 CPH (0.047 วินาที/ส่วนประกอบ)
IPC9850: 57,800 CPH*5
ความแม่นยำของตำแหน่ง (Cpk≧1): ±30μm/ส่วนประกอบ (±25μm/ส่วนประกอบ*6)
ขนาดชิ้นส่วน (มม.): 030 ชิป*7～L6×W6×T3
ตัวเลือกหัวหน้าตำแหน่ง:
หัว 12 หัวฉีด (มีแขน 2 ข้าง)
ความเร็วตำแหน่ง: 69,000 CPH (0.052 วินาที/ส่วนประกอบ)
IPC9850: 50,700 CPH*5
ความแม่นยำของตำแหน่ง (Cpk≧1): ±30μm/ส่วนประกอบ
ขนาดชิ้นส่วน (มม.): 0402 ชิป*7～L12×W12×T6.5
ตัวเลือกหัวหน้าตำแหน่ง:
หัว 8 หัวฉีด (มีแขน 2 ข้าง)
ความเร็วตำแหน่ง: 43,000 CPH (0.084 วินาที/ส่วนประกอบ)
ความแม่นยำของตำแหน่ง (Cpk≧1): ±30μm/QFP 12 มม./32 มม., ±50μm/QFP ต่ำกว่า 12 มม.
ขนาดชิ้นส่วน (มม.): 0603 ชิป～L100×W90×T28
ติด: สูงสุด8 เลน ถาด: สูงสุด20 (พร้อมถาดป้อนกระดาษ 1 ถาด)
ตัวเลือกหัวหน้าตำแหน่ง:
หัว 2 หัวฉีด (มี 2 แขน)
ความเร็วตำแหน่ง: 11,000 CPH (0.327 วินาที/ส่วนประกอบ)
IPC9850: 8,500 CPH (0.423 วินาที/QFP)
หน้าเทปกว้าง : 8/56/72/88/104mm

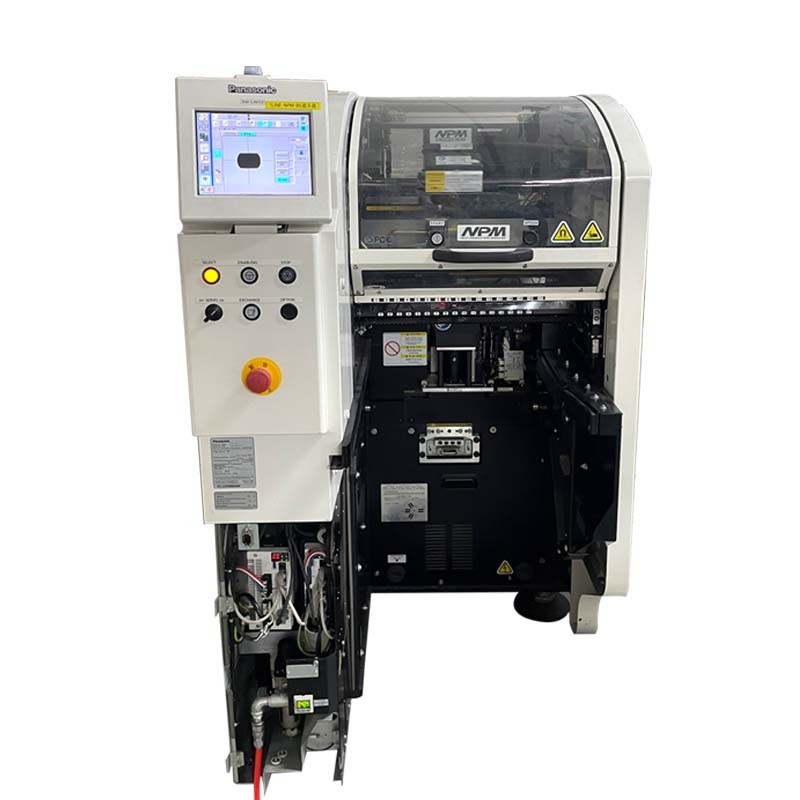

เครื่องติดตั้งโมดูลความเร็วสูง Panasonic NPM-D3 มีลักษณะการทำงานดังต่อไปนี้:
ผลผลิตสูงต่อหน่วยพื้นที่: ผ่านสายการผลิตการประกอบทางกายภาพที่ครอบคลุม ทำให้ได้ผลงานการติดตั้งและการตรวจสอบที่สูง และปรับปรุงประสิทธิภาพการผลิต
ความยืดหยุ่นของระบบ: ลูกค้าสามารถเลือกสายการผลิตจริงได้อย่างอิสระตามความต้องการและกำหนดตำแหน่งของหัวงานได้อย่างอิสระผ่านฟังก์ชั่นปลั๊กแอนด์เพลย์
ฟังก์ชันการจัดการระบบ: ใช้การจัดการโดยรวมของสายการผลิต เวิร์กช็อป และโรงงานผ่านซอฟต์แวร์ระบบ รวมถึงการตรวจสอบแบบไดนามิกและการสนับสนุนสำหรับการผลิตตามแผน
ตัวเลือกการติดตั้งที่หลากหลาย: NPM-D3 มาพร้อมกับหัวติดตั้งหัวฉีดน้ำหนักเบา 16 หัว, หัวติดตั้งหัวฉีด 12 หัว, หัวติดตั้งหัวฉีด 8 หัว และหัวติดตั้งหัวฉีด 2 หัว ซึ่งสามารถเลือกได้ตามความต้องการของคุณ
ฟังก์ชันการพิมพ์สองแทร็ก: NPM-D3 รองรับการพิมพ์แทร็กคู่และเชื่อมต่อโดยตรงกับเครื่องโมดูลแทร็กคู่ NPM-D3 ที่ส่วนหน้าของการพิมพ์
คุณสมบัติซอฟต์แวร์ระบบ: NPM-D3 มาพร้อมกับฟังก์ชั่นซอฟต์แวร์ระบบต่างๆ รวมถึงระบบควบคุมความสูงในการติดตั้ง ระบบแนะนำการทำงาน ระบบ APC ตัวเลือกการปรับเทียบส่วนประกอบ ตัวเลือกการตัดเครื่องจักรอัตโนมัติ และตัวเลือกการสื่อสารระดับสูง
สายการผลิตแบบมัลติฟังก์ชั่น: การใช้สายพานลำเลียงแบบรางคู่ พื้นผิวประเภทต่างๆ สามารถผสมและผลิตได้ภายในสายการผลิตเดียวกัน
โดยรวมแล้ว เครื่องติดตั้งโมดูลความเร็วสูง Panasonic NPM-D3 มีลักษณะเฉพาะของกำลังการผลิตสูง ความแม่นยำสูง ความยืดหยุ่น และความสามารถรอบด้าน ซึ่งให้โซลูชันการติดตั้งที่มีประสิทธิภาพ
