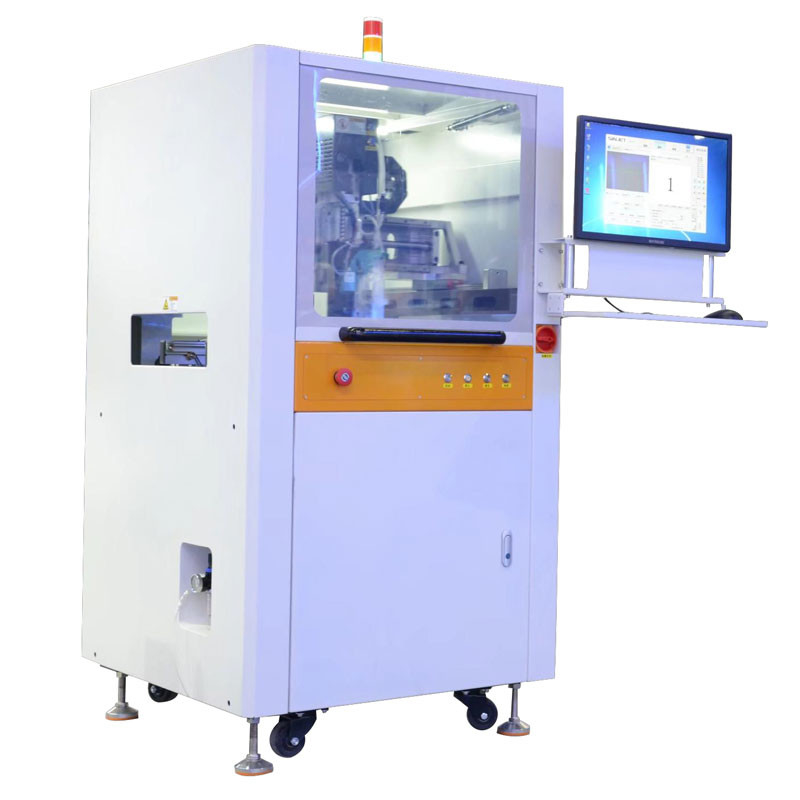

เครื่องจ่ายกาวอัตโนมัติแบบอินไลน์ PCB 60HZ AC 220V สายพานป้องกันไฟฟ้าสถิตย์
CNSMT-E800 PCB เครื่องจ่ายกาวแบบอินไลน์, เครื่องจ่ายกาวออนไลน์
ความแม่นยำสูง
ส่วนประกอบหลักของเครื่องตรวจสอบกาวอัตโนมัติความเร็วสูงรุ่น CNSMT-E800 ใช้ส่วนประกอบระดับบนสุดระดับสากล เครื่องมือประกอบขั้นสูง เทคโนโลยีและขั้นตอนการประกอบที่เข้มงวด เครื่องมือตรวจสอบที่สมบูรณ์แบบ มาตรฐานการตรวจสอบที่เข้มงวดและเป็นระบบ ซึ่งรับประกันความถูกต้องในการทำงานซ้ำของ แต่ละแกน ± 0.01 มม. CPK มากกว่า 1.33
ประสิทธิภาพสูง
การควบคุมกาวที่แม่นยำ อัลกอริธึมการมองเห็นที่แม่นยำ และอัลกอริธึมการแก้ไขเชิงพื้นที่ 3 มิติขั้นสูงช่วยให้มั่นใจถึงการทำงานที่แม่นยำและเสถียรของเครื่อง โดยไม่ต้องขยับแกน Z ขึ้นและลง
ความมั่นคงสูง
โซลูชันการจ่ายสเปรย์อัตโนมัติซีรีส์ CNSMT-E800 เชื่อมต่อตัววาล์ว ไมโครบาลานซ์ การมองเห็น และโมดูลการเคลื่อนไหวในซีรีส์ด้วยการสื่อสารแบบดิจิตอล เพื่อให้ทราบข้อมูลแบบเรียลไทม์ของน้ำหนักกาว ความยาวของเส้นกาว ความกว้างของเส้น ความหนาของกาว ตำแหน่ง จุดรั่วไหล ฯลฯ ด้วยเทคโนโลยีการควบคุมอัตโนมัติแบบวงปิดแบบดิจิตอล มันสามารถตอบสนองต่อการห่อหุ้ม การบรรจุ การเชื่อม การประกอบ และการใช้งานอื่นๆ ของผลิตภัณฑ์ที่ซับซ้อนในโครงการการผลิตที่มีความน่าเชื่อถือสูงได้อย่างง่ายดายและรวดเร็ว
คุ้มค่า
CNSMT-E800 เครื่องจ่ายอัตโนมัติความเร็วสูงและแบบบูรณาการการตรวจสอบสามารถจัดการการใช้งานการจ่ายที่แตกต่างกันหลากหลาย ผลิตภัณฑ์หลากหลายที่มีขนาดพื้นผิวที่แตกต่างกันการออกแบบที่กะทัดรัด แต่พื้นที่การทำงานที่มีประสิทธิภาพไม่จำกัดเพียงการซิงโครไนซ์สองวาล์ว อะซิงโครนัสสองวาล์ว และการหมุน การโหลดฟังก์ชันที่ยืดหยุ่น เช่น การเอียงและรางการขนส่งคู่ และเทคโนโลยีโซลูชันเครื่องเดียวชั้นนำสำหรับการตรวจสอบการจ่าย ประหยัด ต้นทุนการซื้อและหลีกเลี่ยงการลงทุนอุปกรณ์ซ้ำอย่างมีประสิทธิภาพ
เครื่อง all-in-one แบบจ่ายและตรวจสอบกาวอัตโนมัติรุ่น CNSMT ติดตั้งและเข้ากันได้กับเทคโนโลยีการจ่ายและการตรวจสอบด้วยสายตาที่หลากหลาย และให้โซลูชันการตรวจสอบด้วยสายตาและการจ่ายกาวแบบออนไลน์อัตโนมัติที่หลากหลาย
ชุด CNSMT ของการจ่ายสเปรย์อัตโนมัติและการตรวจสอบโซลูชันเครื่องเดียว รวมการชดเชยการจดจำภาพที่มีความแม่นยำสูงและฟังก์ชันการตรวจสอบด้วยภาพเส้นทางกาว ผ่านการควบคุมแบบดิจิทัลและเทคโนโลยีการประมวลผลของกระบวนการจ่าย สามารถใช้ในโครงการการผลิตที่มีความต้องการสูง .
สามารถจัดการกับการห่อหุ้ม การบรรจุ การประสาน การประกอบ และการใช้งานอื่นๆ ของผลิตภัณฑ์ที่ซับซ้อนได้อย่างง่ายดายและรวดเร็วส่วนใหญ่จะใช้ในอุปกรณ์อิเล็กทรอนิกส์, กาวร้อนละลายพันธะ, underfill, พื้นผิวติด, บรรจุภัณฑ์กอง, เขื่อนและการบรรจุ, การเสริมแรงส่วนประกอบ FPC, วัสดุเสริมแรง ฯลฯ
| ความแม่นยำของตำแหน่ง | ±0.025มม. CPK>1.33 3sigma |
| ทำซ้ำความถูกต้อง | ±0.02มม. CPK>1.33 3Sigma |
| ความเร็วในการวิ่ง | 800 มม. / วินาที |
| วิธีการขับ | เซอร์โวมอเตอร์ + สกรูความแม่นยำสูง |
| จำนวนแกน | XYZ สามแกน |
| พารามิเตอร์พื้นผิว | |
| ขนาดสูงสุดของพื้นผิว | 300*280mm |
| ขนาดขั้นต่ำของพื้นผิว | 50*50mm |
| ความหนาของพื้นผิว | 0.4~6mm |
| น้ำหนักวัสดุพิมพ์สูงสุด | 5 กก. |
| ระยะห่างขอบพื้นผิว | 2.5mm |
| ความสูงของเรือ | 23mm |
| ความสูงส่ง | 900±40mm |
| ความเร็วในการโอน | 1500mm/s (สูงสุด) |
| วิธีโอน | T ฆ่าหรือสอง E ฆ่าติดตามการขนส่ง |
| ประเภทสายพานลำเลียง | เข็มขัดสุขภาพธรรมดาหรือเข็มขัดป้องกันไฟฟ้าสถิตย์ |
| ทิศทางการส่ง | ซ้ายไปขวา ขวาไปซ้ายหรือซ้ายไปซ้าย ขวาไปขวา |
| ระบบการมองเห็น | |
| พิกเซลกล้อง | 1.3 ล้านพิกเซล |
| ลานสายตา | 6*9mm |
| แหล่งกำเนิดแสง | ไฟโคแอกเซียลหรือไฟวงแหวน |
| ประเภทจุดอ้างอิง | การจดจำเครื่องหมายหรือชิป |
| ประเภทกล้อง | กล้องดิจิตอล |
| ตำแหน่ง | ระบุตำแหน่งจุด, การวัดร่างกาย, คู่มือการค้นหาขอบเป็นตัวเลือก |
| การจ่ายพารามิเตอร์ | |
| ความสูงของส่วนประกอบ | สูงสุด 30 มม. เหนือกระดานและ 45 มม. ใต้กระดานสูงสุด |
| จำนวนวาล์ว | วาล์วเดี่ยว วาล์วคู่ |
| ข้อมูลจำเพาะถังพลาสติก | มาตรฐาน 30cc หรือ 50cc, 300cc หรือ 50cc 30cc หรือ 50cc |
| จังหวะการจ่าย | X:300 มม., Y:500 มม. /X:230 มม./Y:400 มม. /X:230 มม., Y:400 มม. |
| มูจิโมเดล | เครื่องดูดฝุ่น |
| ข้อกำหนดพื้นฐาน | |
| ความต้องการพลังงาน | AC220V ±10%50/60HZ |
| ข้อกำหนดของอากาศอัด | 4~6kgf/cm2 |
| ปริมาณการใช้อากาศ | ประมาณ 5L/นาที |
| เส้นผ่านศูนย์กลาง | 800*850*1435MM |
| น้ำหนัก | 1000KG |
