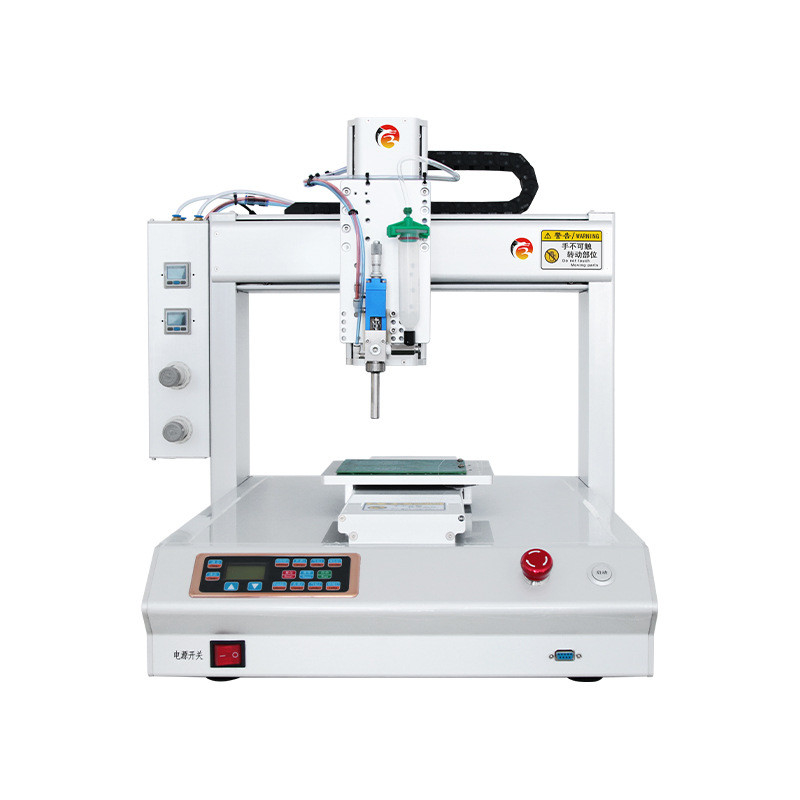

เครื่องเคลือบ PCB Selective บนเดสก์ท็อปเซอร์โวมอเตอร์ 3 แกน 200W
CNSMT-DK441 เครื่องเคลือบ PCB แบบตั้งโต๊ะ, อุปกรณ์เคลือบผิวแบบประหยัด
อุปกรณ์เครื่องเคลือบอัตโนมัติป้องกันสีสามส่วนใหญ่ใช้สำหรับการฉีดพ่น เคลือบ และหยดกาว สี และของเหลวอื่น ๆ ในกระบวนการพื้นผิวแผงวงจรในอุตสาหกรรมการผลิตผลิตภัณฑ์ไปยังแต่ละตำแหน่งผลิตภัณฑ์
มันคือการควบคุมของเหลวและครอบคลุมพื้นผิว PCB ชั้นของสี Conformal เช่นจุ่ม พ่น หรือเคลือบหมุน ใช้เพื่อครอบคลุมชั้นของ photoresist บนผิว PCBสามารถใช้ในการวาดเส้น วงกลม หรือส่วนโค้ง ซึ่งสามารถรับประกันความสม่ำเสมอของการพ่นผลิตภัณฑ์ ประหยัดต้นทุน และผลิตได้อย่างมีประสิทธิภาพมากขึ้น
เครื่องเคลือบเดสก์ท็อปอัตโนมัติเต็มรูปแบบ ทั้งหมดทำโดยการเชื่อมด้วยเลเซอร์ขนาดใหญ่ ตัวเครื่องแน่นและแข็งแรงมากระยะชัก (แกน X) 320 มม. (แกน Y) 300 มม. (แกน Z) 100 มม. ติดตั้งรางที่มีความแม่นยำสูงของไต้หวัน สายพานไทม์มิ่งนำเข้า ล้อสายพานไทม์มิ่ง สเต็ปปิ้งมอเตอร์ที่มีความแม่นยำสูง (พารามิเตอร์ทั้งหมดเหมือนกันทุกประการ ซันโยของญี่ปุ่น)
| แบบอย่าง | CNSMT-DK441 |
| ช่วงการประมวลผล | 300/400/500 |
| ช่วงการประมวลผลสูงสุด | 300/400/500 |
| โหลดสูงสุด | 10 กก. /5 กก. |
| ความเร็วในการเคลื่อนที่ | 0.1-500/350 |
| ความสามารถในการวิเคราะห์ | 0.01 มม. /แกน |
| ทำซ้ำความถูกต้อง | +/- 0.01 มม. / แกน |
| ความจุบันทึกโปรแกรม | อย่างน้อย 100 กลุ่ม 4000 คะแนนต่อกลุ่ม |
| วิธีการจัดเก็บข้อมูล | CF Card |
| วิธีการแสดง | สอนจี้ LCD |
| รางขับ | อุปทานตรงจากโรงงานเดิมของไต้หวัน |
| ระบบมอเตอร์ | (ปรับแต่งโดยโรงงานร่วมทุนจีน - ญี่ปุ่น) มอเตอร์ความแม่นยำไมโครสเต็ปปิ้งสามเฟส |
| การเต้นของหัวใจ | 5 คะแนนการตรวจจับเซ็นเซอร์โรงงานดั้งเดิมของญี่ปุ่นทั้งหมด |
| ระบบระบายอากาศ | ไต้หวันดั้งเดิม 3 กลุ่ม |
| โหมดการทำงาน | PTP & CP |
| ฟังก์ชั่นปรับแต่งการเคลื่อนไหว | 3 แกน (ยอมรับเส้นทางใดก็ได้ในพื้นที่ 3 มิติ) |
| โหมดแก้ไข | กล่องการสอน/PC |
| พอร์ตสัญญาณ I/0 | 8 อินพุต / 8 เอาต์พุต |
| อินเทอร์เฟซการควบคุมภายนอก | RS232 |
| กำลังไฟฟ้าเข้า | แรงดันไฟเต็ม AC220 ~ 260V 200W |
| อุณหภูมิในการทำงาน | 10-40°C |
| ความชื้นในสภาพแวดล้อมการทำงาน | 20-90% ไม่มีการควบแน่น |
| ขนาด | 685 x 600x808 |
| น้ำหนักตัว | 88 กก. |
เซ็นเซอร์ดั้งเดิมของญี่ปุ่น สายไฟทั้งหมดเชื่อมต่อกับแผงยึด แต่ละสายมีเครื่องหมายชัดเจน พัดลมระบายความร้อน 3 ตัว ความแม่นยำของเครื่องทั้งหมดอยู่ภายใน 0.02 มม. และทั้งหมดถูกดีบักด้วยเครื่องมือพิกัดเลเซอร์นำเข้าระดับมืออาชีพ
ผู้ใช้เพียงต้องจับคู่แหล่งจ่ายไฟของระบบควบคุมเพื่อประกอบเครื่องที่ต้องการวิธีการจัดส่ง: บรรจุภัณฑ์กล่องไม้.
แผ่นเหล็กหนาทั้งหมดถูกตัดด้วยเลเซอร์และเชื่อมเพื่อเปิดรูทั้งหมด (รูยึดมอเตอร์ รูยึดราง รูติดตั้งเซนเซอร์ รูยึดวงจร รูสวิตช์ไฟ และรูปุ่มทั้งหมด)
เข้ากันได้อย่างสมบูรณ์กับ dsp/plc/microcontroller และระบบควบคุมอื่นๆ
(แร็คครบชุด รางคู่มือทั้งหมด XYZ สามแกน มอเตอร์สามชุด สายพานไทม์มิ่งสามชุด เซนเซอร์ห้าชุด พัดลมสามชุด สายไฟ ฟิวส์คู่ สวิตช์ไฟ ติดตั้งทั้งหมด ความแม่นยำเป็นอย่างดี ดีบั๊ก
ส่วนเบี่ยงเบนคือ 0.01 มม. ภายใน) พร้อมกับไดรเวอร์สามแกน XYZ (รวมถึงการควบคุมการวิจัย Leisai) แหล่งจ่ายไฟสลับ (36V10A, 24V5A สองชุด) ทั้งหมดเชื่อมต่อกับสายเคเบิลและทดสอบแล้ว
