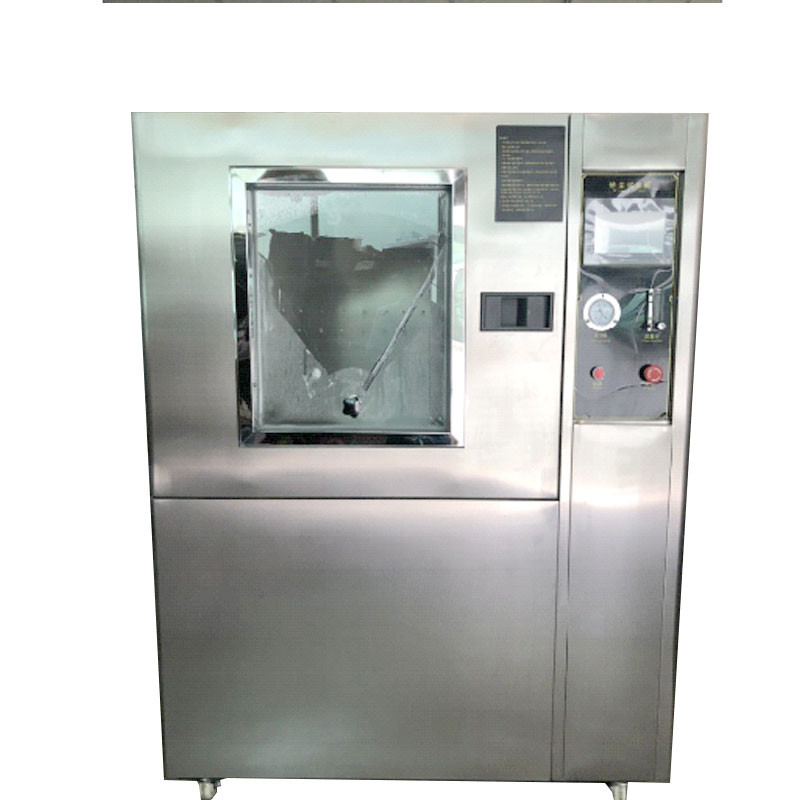

ห้องทดสอบความชื้นทรายและฝุ่นอุณหภูมิคงที่ 3000W
ห้องทดสอบแรงกระแทกร้อนและเย็น, ห้องความชื้นอุณหภูมิคงที่
กล่องเก็บฝุ่น LXSC-512 ได้รับการออกแบบและผลิตตาม GB4208-93 (เทียบเท่ากับ IEC60529-2001) "ระดับการป้องกันสิ่งที่แนบมา (รหัส IP)" เหมาะสำหรับผลิตภัณฑ์ไฟฟ้าสำหรับหมายเลขคุณสมบัติตัวแรกของ 5 และ 6 (IPX5 และ IPX6) การทดสอบทรายและฝุ่น
กล่องทดสอบนี้สามารถให้กระแสลมหมุนเวียนในแนวตั้งที่ปราศจากฝุ่นซึ่งสามารถควบคุมได้ตามช่วงเวลาปกติในเวลาเดียวกัน มันมาพร้อมกับปั๊มสุญญากาศที่ปั๊มอากาศในเปลือกของผลิตภัณฑ์ที่ทดสอบ และสามารถปรับปริมาตรการสกัดอากาศและความแตกต่างของแรงดัน
นอกจากนี้ การกำหนดค่าอุณหภูมิกระแสลมในกล่อง อุปกรณ์ควบคุม เพื่อให้แน่ใจว่าการทดสอบดำเนินการภายใต้สภาวะแวดล้อมที่กำหนดโดยมาตรฐาน
ตามข้อกำหนดของมาตรฐาน กล่องทดสอบนี้ใช้สภาพแวดล้อมจำลองฝุ่นแบบเทียมเพื่อทดสอบความสามารถในการกันฝุ่นของผลิตภัณฑ์ทดสอบข้อกำหนดเฉพาะและเกณฑ์คุณสมบัติควรเป็นไปตาม GB4208-93 (IEC60529-2001) หรือข้อกำหนดมาตรฐานผลิตภัณฑ์ห้องทดสอบฝุ่นทราย
| มาตราฐาน | GB4208-93, IEC60529-2001 |
| สภาวะแวดล้อม | อุณหภูมิอากาศ: 0～35℃ |
| ความชื้นสัมพัทธ์: 25%～75%RH | |
| ความกดอากาศ: 86～106kpa | |
| แหล่งจ่ายไฟ | แรงดันไฟฟ้า: AC220V |
| ความถี่สูงสุด: 50HZ | |
| กำลังไฟฟ้าเข้า: 3000W | |
| ขนาดสตูดิโอ | 800*800*800มม. |
| อุณหภูมิสตูดิโอ | อุณหภูมิห้อง～70℃, ปรับได้ |
| ปริมาณแป้ง | 2 กก./ลบ.ม |
| ปั๊มสุญญากาศ | การไหลของปั๊ม (0 ~ 6)L/min |
| แรงดันแตกต่าง (แรงดันลบ): 0～2kpa | |
| แหล่งจ่ายไฟ | AC220V, 50HZ (มีรูตะกั่วสำหรับทดสอบ) |
1. ข้อมูลจำเพาะรุ่น
1. รุ่น: LXSC-512
2. ขนาดการทำงาน: W800 * D800 * H800 (มม.)
3. ขนาดกล่องด้านนอก: W1250*D1080*H1730 (mm)
2. พารามิเตอร์ทางเทคนิคหลัก
1. ช่วงอุณหภูมิ: RT+10℃～70℃
2. ความชื้นสัมพัทธ์: 45 ~ 75% RH (ความชื้นไม่เกิน 75% RH)
3. ระยะบรรทัดที่กำหนดของหน้าจอโลหะ: 50um
4. ระยะห่างระหว่างบรรทัด: 75um
5. ปริมาณแป้ง: 2 กก./ลบ.ม.
3. โครงสร้างและวัสดุ
1. วัสดุกล่องด้านนอก: แผ่นสแตนเลส SUS304
2. วัสดุกล่องด้านใน: แผ่นสแตนเลส SUS304
3. มีหน้าต่างสังเกตการณ์ขนาดใหญ่ที่ประตูกล่อง และติดตั้งที่กันฝุ่น
4. กันลมได้ดีหลังจากการทดสอบเสร็จสิ้น จะมีฝุ่นเกาะที่ผนังด้านในของประตู และประตูจะไม่สั่นสะเทือนเมื่อเปิดประตู และไม่มีทรายและฝุ่นตกลงบนพื้น
4. ระบบควบคุม:
1. เครื่องมือควบคุม: เครื่องมือควบคุมหน้าจอสัมผัสขนาด 7 นิ้ว
(1) เวลาเป่าทราย (ปรับได้)
(2) เวลาการสั่นสะเทือน (ปรับได้)
(3) โหลด (ตัวอย่าง) เวลา (ปรับได้)
(4) ชั่วโมงการทำงาน (ปรับได้)
2. การกำหนดค่าหลัก: พัดลมแบบแรงเหวี่ยงหมุนเวียน, มอเตอร์สั่น, ท่อความร้อน, หน้าจอกรอง, ปั๊มสูญญากาศ, เครื่องวัดการไหล ฯลฯ
3. ระบบสูญญากาศ: ติดตั้งเกจวัดแรงดัน, ควบคุมแรงดันสามชิ้น, ปั๊มสุญญากาศ;
สาม คำอธิบายโครงสร้างและแผง
โครงสร้างและหลักการทำงานของกล่องทดสอบกันฝุ่นนี้เหมือนกับ GB4208-93 (IEC60529-2001)
เช่นเดียวกับการเพิ่มอุปกรณ์ทำความร้อนแบบไหลเวียนของอากาศเพื่ออำนวยความสะดวกในการใช้งานในกรณีที่อุณหภูมิแวดล้อมต่ำหรือมีความชื้นสูงเมื่อระบบทำงาน ขั้นแรกให้ใส่แป้งฝุ่นมาตรฐานที่แห้งแล้วลงในกระบะทรายที่ความเร็ว 2 กก./ลูกบาศก์เมตร แล้วจึงใส่ผลิตภัณฑ์ทดสอบ (สำหรับผลิตภัณฑ์ทดสอบประเภทแรก ให้ต่อเข้ากับหลอดสุญญากาศ สตาร์ทปั๊มสุญญากาศ และ ปรับความต่างของการไหลและแรงดันให้เป็นค่าที่กำหนด) แล้วจึงสตาร์ทพัดลมเพื่อให้สตูดิโอสร้างละอองฝุ่นความหนาแน่นสูงให้ได้ค่าที่ตั้งไว้ สูงสุดเวลาทำงาน (ปกติ 8 ชม.)
